개요

미쯔비시 통신 케이블은 BUS 케이블을 비롯해서 다양한 네트워크 구성용으로 통신 케이블이 필요 합니다.Q02CPU 접속도 핀맵에 관련된 내용 몇 가지입니다. MELSEC- Q Series Loader 포트 인터페이스 MELSEC- Q PLC 시리즈의 Loader 포트를 이용해 통신, AnS, M0 J2, AOJ2 H, MnA, MnU, FX 시리얼 인터페이스 Mitsubishi MELSEC PLC 기종과 컴퓨터 링크 유닛을 통한 RS-232C, RS-422 시리얼 인터페이스 통신 내용입니다.

내용

미쯔비시 통신 케이블에서 FX2nc 케이블이 경우 FX2nc 32MT의 경우 혼합 32점 PLC로 적용 통신 케이블은 삼원 ACT의 케이블 C20HH-10SL-2A 타입과 C20HH-10SL-1A의 케이블을 두 개 사용 합니다. 10SL에서 10은 케이블 길이 1M로 케이블이 길어지거나 짧을 경우 별도 주문으로 제작 가능한 제품입니다. FZ2 nc 64MT의 경우에는 혼합 64점으로 C20HH-15SL-2A케이블 두 개와 C20HH-15SL-1A 케이블 2개를 사용하여 결선합니다. 외부 단자대를 사용할 경우에는 XTB-20H 타입을 사용합니다. 미쯔비시 LOADER 케이블 결선도(MELSEC- Q 시리즈 본 기기 시리즈)에 관련된 내용입니다.

Q02CPU 와 PMU접속도 사진
Q02 CPU-TOUCH 통신

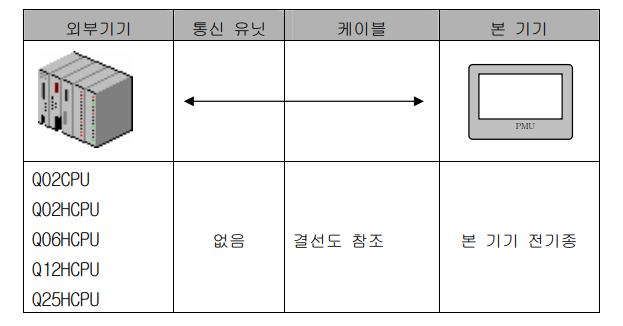

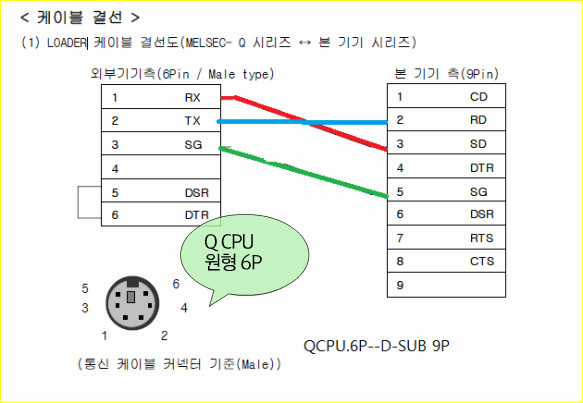

미쯔비시 PLC 외부 기기 PMU시리즈등과 연결에 대한 내용입니다. 아래 사진은 미쯔비시 PLC Q 시리즈에서 이 원형 6P의 핀맵과 D-CUB 9핀과의 연결 도면입니다.



Q PLC 터치 연결도

GOT와 Q CPU연결도면 프로페이스 터치 GP4000 시리즈 연결도면 (참고 자료) 시리얼 인터페이스 COM2 GP-4401T/GP-4401WW:RS-422/485 케이블에 접속되어 있는 D-Sub 9핀 플러그 종류의 커넥터. 시리얼 인터페이

fasystem.tistory.com

PLC 연결도면 링크 자료 참조합니다.

Q02CPU 접속도 프로그램 로더의 핀 맵을 설명한 사진
핀 맵

결선도

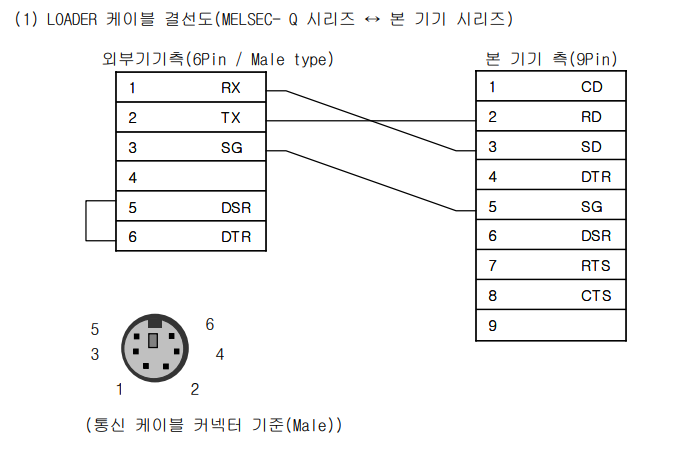

미쯔비시 통신 케이블은 아래의 결선도 그림을 참조 합니다.

LOADER 케이블 결선도 Q PLC의 핀번호를 설명한 사진
MELSEC-Q

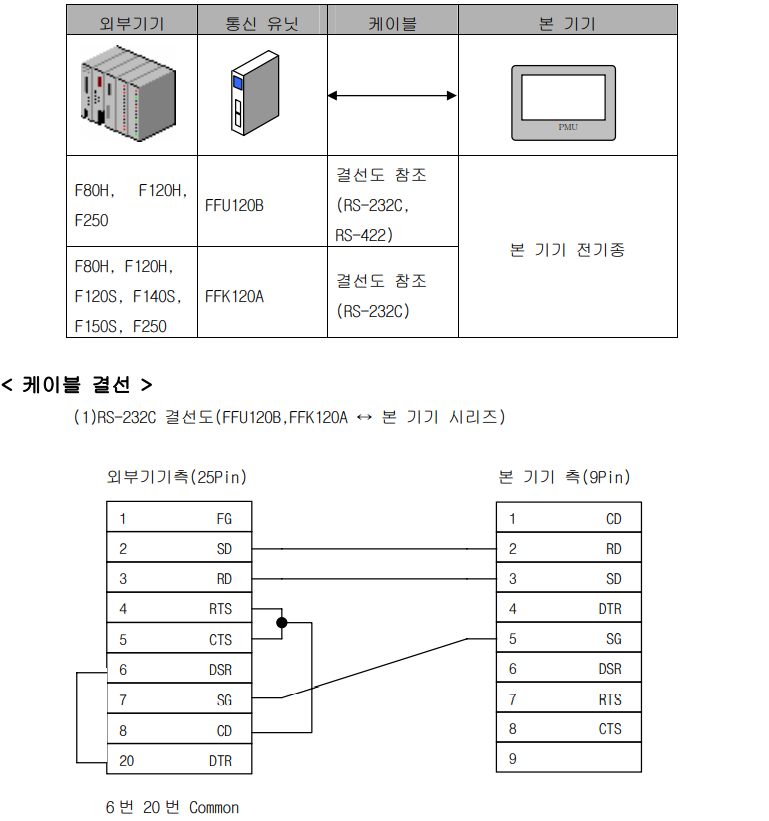

후지 Fuji Micrex-F 시리즈. 2.4.1 Micrex-F시리얼 인터페이스 Fuji Micrex-F PLC 기종과 RS-232/422로 통신과 관련된 핀맵의 경우 아래 자료를 참조합니다.

Fuji Micrex-F PLC 기종과 RS-232/422 로 통신 사진
Fuji Micrex-F

Fuji Micrex-F과 통신 포트 핀맵에 대한 내용 입니다.



서보.J3.J4 연결용 케이블

제품 개요 미쯔비시 J3.J4.J5서보 연결용 파워 케이블. 엔코더 케이블 브레이크 케이블 자료입니다. 미쯔비시 서보 모터의 종류와 용량별 미쯔비시 중계 케이블용 J4W2.J4W 옵솔루트형의 케이블 서

fasystem.tistory.com

Q 시리즈 232통신 케이블 배선도.pdf
0.57MB

미쯔비시 통신 케이블 관련 내용입니다.
