역.결상 릴레이

Reverse Phase Relay (TIME MARK 제품)

3상 리버스 릴레이. 상 릴레이 제품입니다.

TIME MARK 사의 MODEL 2532와

국제 제조사 KEM 사 제품 K3PUR 시리즈 입니다.



결상 릴레이 기본 회로

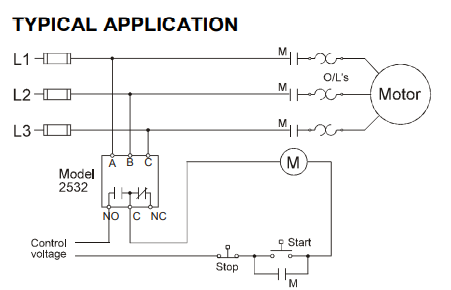

TIME MARK 결상 계전기 회로



INSTALLATION 회로

리버스 릴레이 설치 동작방식

TIME MARK 사의 MODEL 2532제품의 회로에서 3상 라인

L1.L2.L3에 모델 2532를연결 합니다. A로 표시된 단자에 3상 전원을 연결하고,

B, C.제어 회로를 단자에 연결하십시오.접촉 표시.전원이 인가된 상태에서

릴레이 접점이 전환되지 않는 경우 적용(L E D 표시등 꺼짐), 세 가지 모두 확인 전원이 공급되고

전압이 올바른 경우 제거하십시오.

3상 연결 중 2개를 반대로 합니다.전원을 다시 인가하십시오.

접점이 정상 상태로 전환되어야 합니다.

(일반적으로 열린 접점 닫힘, L E D 표시기 켜짐).

보정 또는 조정이 필요하지 않습니다.

phase relay.카다로그.pdf

0.36MB



Reverse Phase Relay

INSTALLATION (설치 방법)

Mount the Model 2532 in the desired location.

Connect the 3-phase power to the terminals marked A,  B, and C.

Connect the control circuit to the terminals with the  contact markings.

Refer to the Typical Application  wiring diagram for additional information.

If the relay contacts do not transfer when power is  applied (L E D indicator-Off),

check that all three  voltages are correct. If power is present and the voltage is correct,

 remove  power. Reverse two of the three phase connections.

Re-apply power. The contacts should transfer to the normal condition

(normally open contacts closed; L E D indicator-On).

Calibrations or adjustments are not required.





KEM사의 K3PUR 시리즈

용도 설명 :국내 KEM 결상 릴레이

전압 검출방식의 삼상 모터 역회전 방지 계전기입니다.

역·결상 시 전원을 차단하여 기기 보호를 목적으로 합니다.

초기전원 입력시 상기 조건중 역·결상시 계전기는 여자되지 않고 원인이 상기표와 같이 표시됩니다.

KEM 역상 계전기 자료 참조

KEM 역상 릴레이.pdf

0.58MB





K3PUR 상 계전기

K3PUR KEM 결상 계전기

초기전원 입력시 상기 조건중 역·결상시 계전기는 여자되지 않고 원인이 상기표와 같이 표시됨 (KEM자료)

전압 검출 방식이기 때문에 부하 전류에 관계없이 사용 가능합니다.

오배선에 의한 모터의 역회전을 확실히 방지하는 계전기

전원 투입과 동시에 정상,반상을 판별하고 반사 상태일 떄는 마그네트 스위치의 투입을 저지합니다.

전압 검출 방식이기 때문에 부하 전류에 관계없이 사용 가능합니다.

잘못된 배선에 의한 역회전이 사고로 연결되는   기기의 내장용으로 콘베어,호이스트,크레인,

수중점프,압축기, 냉동기,공작기계 건설 기계등의 역 ,경살 계전기로 사용 합니다.

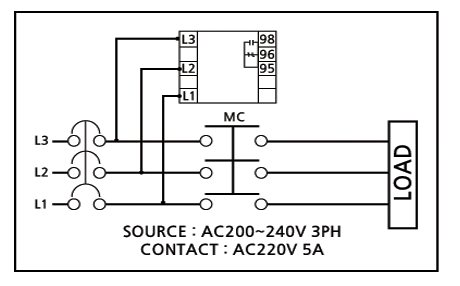

KEM .K3PUR 뢰로도



KEM 결상 계전기

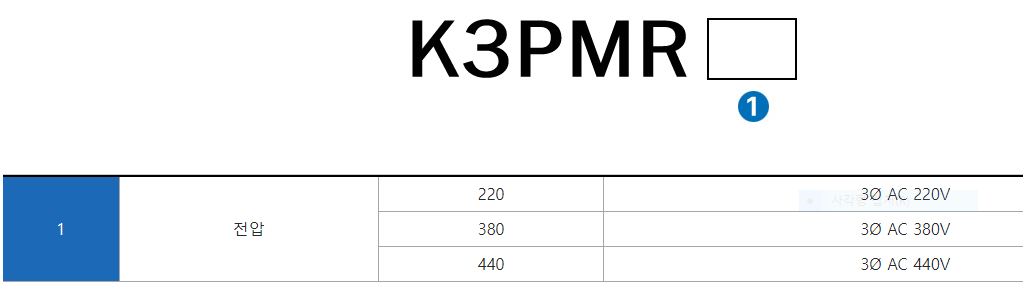

K3PUR -전압 품번 확인
