콘덴서.가변 콘덴서

개요

콘덴서의 종류와 명칭은 다양합니다. Super Capacitor.Ultra Capacitor. 슈퍼콘덴서, 탄탈콘덴서, 진상용 콘덴서, 적층세라믹 콘덴서, 알루미늄재질의 전해 콘덴서, 바리콘과 그 단위와 특성가변 콘덴서의 종류와 특징등에 알아봅니다. 가변콘덴서라는 것은 영어 표기는 Adjustable Condenser 또는 Variable Condenser라고도 라며 바리콘 Varicon 이라고도 합니다. 이 콘덴서의 경우 콘덴서에 전압을 공급하면 콘덴서의 금속판 사이에 전하가 축척되는 축전지 역할을 하는 전자부품으로 충전 및 방전 동작을 담당 합니다. 또한 직류는 흐르지 못하게 하고 교류만 흐르게 하는 작용을 담당합니다. 그중에서 고정 콘덴서와 가변 콘덴서의 종류가 있는데 가변콘덴서 즉 바리콘이라는 콘덴서는 고정 콘덴서와는 다르게 콘덴서의 용량을 변화할 시킬 수 있는 콘덴서입니다.

내용

탄탈 콘덴서와 슈퍼콘덴서의 내용은 슈퍼콘덴서는 슈퍼캐패시터라고도 하며 종래의 캐패시터에 사용되고 있는 고유물질인 유전체는 없는 콘덴서입니다.전지와 같이 충전과 방전에 화학반응을 이용하지도 않는 콘덴서 입니다.전극과 전해질 계면으로의 단순한 이온의 이동이나 표면 화학반응에 의한 충전현상을 이용한 콘덴서 입니다.이에 따라 급속한 충전과 방전이 가능한 장점이 있습니다. 슈퍼 콘덴서에서는 전기가 축적되어 있지 않을 때에는 전류가 계속 유입하므로 슈퍼 콘덴서와 연동된정류기 등이 과전류로 인해 파괴되는 경우가 있기 때문에 보호회로를 설치하여 위험을 방지해야 합니다.

또한 극성이 있으므로 .유지 보수할경우 반드시 극성을 확인해야 합니다 일반적으로 다리가 긴쪽은 +입니다.슈퍼콘덴서는 상대적으로 용량이 크기 때문에 단시간의 백업용 등에 적용 할 수 있습니다.반면 탄탈콘덴서는 탄탈 캐패시터 라고도 하며 전해 캐패시터의 진화된 형태입니다.전해 캐패시터와 용량은 비슷하거나 그 이상의 부피대 용량이 약 3배 입니다.기카 특성도전해콘덴서에 비하면 특성이 좋습니다.탄탈 캐패시터는 양극이 . ESL 및 ESR 이 낮습니다,전해액을 사용하는 전해 콘덴서와는 달리 액체 전해질을 사용하지 않는 성분을 사용하는 콘덴서 입니다. 비교적 높아 온도에 따른 캐패시턴스 변화도 적고 수명도 길다는 특징도 있습니다. 특히 산화 탄탈의 유전율이 산화알루미늄에 비해 3배 의 용량대와 부피비까지 가질 수 있습니다. 탄탈의 구조상 양극에 사용하는 탄탈이 고가의 금속이라 전해콘덴서에 비하여 부품원가가 비싼 것은 단점입니다.

설명

솔리드 탄탈은 다음 공정을 통해서 제작됩니다. Tantalum condenser 탄탈콘덴서 전해콘덴서와 같이 전해액이 들어있지 않아 전해액누출이나 드라이업이 발생하지 않고 또한 수명도 긴 편입니다. 전극에 탄탈륨이라는 재료를 사용하고 있는 전해 커 패시터로 알루미늄 전해 콘덴서에 비해서 주파수틍성 및 전기 특성등 모든 점에서 우수한 것이 바로 탄탈전해 콘덴서입니다. 탄탈리움 (tantalum)은 도체이지만 산화물이 되면 우수한 절연체로 됩니다. 이 탄탈을 산화시켜서 양극으로 하고, 유전체로 한 것이 탄탈 전해 콘덴서입니다. 알루미늄 전해콘덴서는 크라프트 kraft 지 등에 전해액이 스며들게 한 것을 금속 알루미늄으로 삽입하여 감아 붙인 두루마리 구조로 되어 있지만 탄탈 전해콘덴서의 경우는 tantalum powder를 소결 하여 굳혔을 때에 나오는 빈틈을 이용하는 구조로 되어있어, 특성이 우수합니다. 탄탈콘덴서는 극성이 있는 콘덴서입니다. 사용하기 전 극성을 확인하고 사용하여야 합니다.

알루미늄 콘덴서

I.E.C. (International Electrotechnical Commission) 규격보기(콘덴서) 아래 사진을 참조합니다.

IEC규격 콘덴서

탄탈콘덴서 구분은 습식 탄탈 wet tantalum의 영어 표기입니다. 습식 전해형 구조는 금속 탄탈 표면에 산화막을 만든 양극을 전해액과 함께 은 Case에 넣고, 하메티크 봉인(Seal)한 구조로 가격이 높은 편이고, 전해 콘덴서 중에서 누설전류는 가장 낮지만 역전압에는 취약한 편입니다. 건식 탄탈 dry tantalum drytype solid tantalum:전해액을 사용하지 않고, 2 산화망간을 고체 전해질로서 사용하고 있다. 누설 전류가 작으므로 저잡음을 요하는 프리앰프의 앞부분등 결합 콘덴서로 사용됩니다. Tantalum Capacitors 비샤이 탄탈이움 콘덴서 자료 참조 합니다.

wet tantalium 콘데서 .비샤이자료

0.10MB

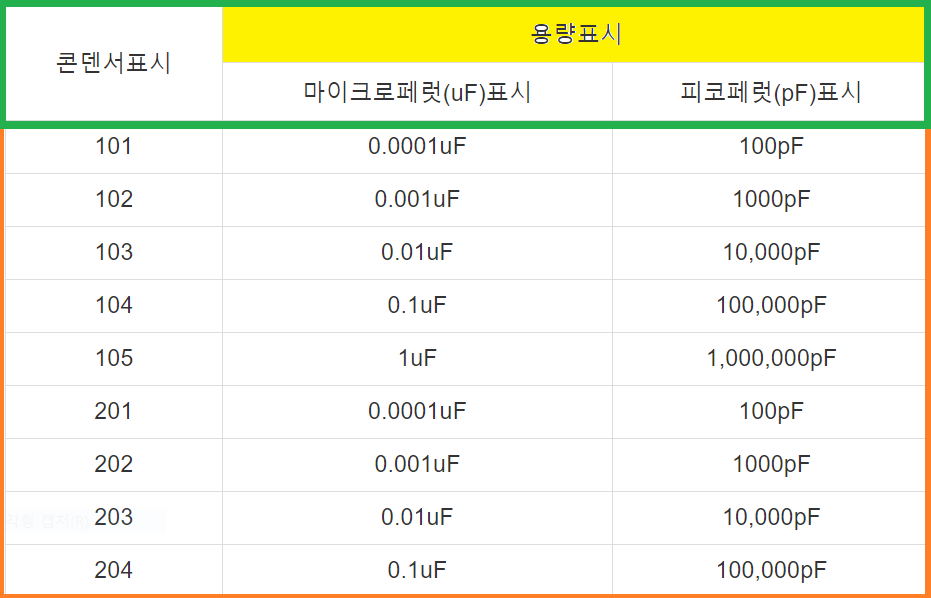

각종 콘덴서 전기 기호에서 피코페럿 Picofarad. 콘덴서 표시 방법 확인은 아래 사진을 참조합니다.

피코패럿 용량

콘덴서 B.B.D.F용어 설명 내용은 아래 사진을 참조합니다.

콘덴서 용어 표시

콘덴서의 경우 101J.103C 등등의 표기가되어 있는데 그 내용은 다음과 같다. 콘덴서 제품에 1F 1J 등의 표기가 되여 있는 경우는 내압을 표기한 것이다.

가변콘덴서

가변 콘덴서등에 대한 내용입니다.
