릴레이 설명

개요

기술 자료정보입니다. 전기용어에서 Relay(릴레이)의 단어적 의미로는 전달하다. 이어진행한다(방송중계)라는 의미입니다. 또한 경주용 말 중 교체말 (릴레이호스)등의 문맥에 따라 어떤 한 가지의 진행상태를 새롭게 변경하여 진행한다는 의미입니다. 전기 공학에서는 릴레이(계전기) 란 코일에 코일 용량에 맞는 전압 과전류를 흘리면 그 코일은 전자석이 되는 성질을 이용하여 시스템을 제어하는 장치의 일부입니다, 전원이 (DC.AC) 공급이 되면 , 코일은 도통됨과 동시에 전자석으로 되었을 때 철성분을 당기게 됩니다. 그 철판에 붙어있는 스위치부의 접점을 닫거나 열기도 한다. 릴레이가 좋은 점은 전기적으로 독립된 회로를 연동시킬 수 있다는 점이다. 즉 드라이접점회로입니다. 1.5V.2V.3V.5V.12V.25V 와 같은 저전압계로 구성된 회로등으로 전자석이 가능하도록 설계할 경우 더 낮은 전압에서도 릴레이 회로를 만들 수 있다, 코일 전압은 릴레이 동작을 하기 위한 최소 전압이고 부하는 계통에 따라 수 밀리암페어에서 수백 암페어까지 회로를 on/OFF 시키든가, 대전류의 회로를 on/OFF 시킬 수 있습니다.

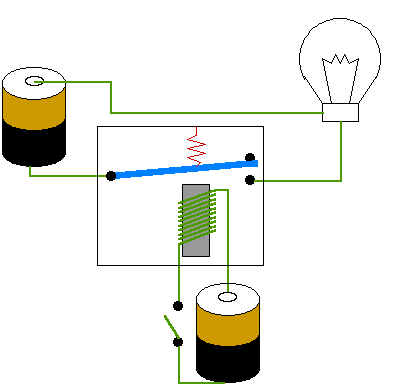

릴에리 유접점 동작

특징

릴레이는 기계적으로 접점을 닫거나 열기 때문에 일반적으로 SSR(무접점)에 비하여 고속 동작은 할 수 없습니다.(특수용도로 고주파 릴레이라는 것도 있어 고속 동작이 가능한 릴레이도 있습니다) 릴레이에도 여러 종류가 있으며, 코일에 가하는 전압 (구동전압), 접점용량 등에 따라, 적절한 것을 선택할 필요가 있습니다. Relay에 인가하는 전압은 항상 정격전압을 걸며, OFF시는 완전히 영전압으로 해두는 것이 트러블이 없는 사용방법이라고 할 수 있습니다

릴레이 구성도 (코일부 접점부)

종류

유 접점 릴레이:유접점 릴레이 시퀀스는 계전기 접점들의 개폐에 의하여 제어가 이루어지므로 과부하 내량과 개폐부하의 용량이 크고 온도 특성이 좋으며, 전기적 잡음이 적어 입 출력이 분리되고 접점의 수에 따라 많은 출력 회로를 얻을 수 있어서 많이 사용되어 왔습니다. 그러나 소비전력이 비교적 크고, 제어반의 외형과 설치 면적이 크며, 접점의 동작이 느릴뿐더러 진동이나 충격 등에 약하여 수명이 짧은 것이 단점입니다. 유 접점 릴레이는 문자 그대로 접점부를 가지고 있으며, 전자작용에 의하여 기계적으로 접점을 on/OFF 시켜서 신호나 전류, 전압을 ON/OFF 하기 때문에 전자 릴레이라고 부르며, 일반적으로 릴레이라고 하는 것은 대부분 유 접점 릴레이를 말합니다. 유접점 릴레이는 그 구조상 프런저 형 릴레이, 경첩형(Hinge Type electromagnetie) 릴레이, 리드형 릴레이로 분류됩니다.

무 접점 릴레이의 경우무접점 릴레이는 논리 처리용으로 접점릴레이 방식의 코일을 사용하지 않고, 반도체 소자를 사용합니다. 무접점 릴레이와 솔리드 스테이트 릴레이(SSR)로 분류된다. 특수 릴레이:특수 릴레이는 유 접점 릴레이나 무 접점 릴레이로 분류할 수 없는 것으로 PLC 등의 특수 명령어(C 언어등 프로그 그 밍 언어)라고도 하며. 이것은 이미 PLC프로그램 상의 메모리 내에서 어떤 Address 명령어에 따라 수행하는 릴레이입니다. 또는 동작원리 상으로는 유 접점 릴레이에 속하지만, 그 형태나 사용목적이 일반적인 릴레이와는 다른 것을 특수 릴레이라 한다. 리드 릴레이 LEAD RELAY의 경우 이 타입은 명칭 그대로 리드 릴레이를 바탕으로 제작된 것입니다. on/OFF 하는 동작을 합니다. 다른 스위치와 같이 전환구조로 하기 위해서 는 2회로가 필요하고, 고주파 릴레이와 같이 2회로의 전환 스 위치를 하나의 패키지에 넣는 데에는 4개의 리드 릴레이가 필요합니다. 단, 이 릴레이는 응답속도가 빠르므로 IC 데이터 등 과 같은 고속 스위칭이 요구되는 용도에 적합합니다.

다이오드 부착형 RELAY:Relay 제어 트랜지스터의 써어지 전압 대책 Relay Coil 전류를 급속하게 차단하면 급격한 고전압 펄스가 발생합니다. 이 전압이 트랜지스터의 내전압을 넘으면 트랜지스터가 열화(劣化)하여 파손에 이르는 일이 있습니다. 반드시 역기전력 방지 다이오드를 접속할 필요가 있습니다. 이 다이오드의 정격으로서는 평균 정류전류는 Relay의 Coil전류와 동등의 것이 적합하고, 역방향 방지 전압은 전원 전압의 약 30배의 것이 적합합니다.고주파 릴레이 (high frequency relay:RF Relay) 고주파 광 커플러 릴레이 높은 주파수의 신호를 전환하므로 내부에 대해 연구가 필요합니다. 일반적으로 고주파 릴레이는 동축 커넥터를 갖지 않으므로 프린트기판 상에 납땜하여 사용합니다. 때문에 고주파 특성은 릴레이가 실리는 기판 패턴의 영향을 상당히 받습니다. 트러블이 많은 것은 이 레이아웃 설계가 잘못된 경우에 발생한다. 때문에 사양대로 의 특성을 얻기 위해서는 기판과 릴레이 접합 부분의 설계 노하우가 필요합니다. 일반적으로는 메이커 권장 패턴 레이아웃을 사용하지만, 감쇠기 등을 만들 때에는 성능을 얻기 위해 특화된 패턴을 만들 필요도 있습니다. 또 프린트기판에서는 일반적으로 라인이 드러나므로 라인의 가설방식에 따라서는 아이솔레이션 특성(스위치를 OFF로 했을 때의 통과 특성)이 나빠지는 경우도 있다. 일반 적은 로는 DC~000 GHz 사이의 비교적 낮은 주파수에서 사용됩니다. 송, 수신 겸용. 고주파 릴레이 중에도 몇 가지의 종류가 있다. 카테고리가 알려져 있는 것은 아니지만 구조에 따라 특성이 다르므로 여 기서는 내가 나름대로 분류해 봅니다. 크게 나누면 4가지의 타입이 있다. 첫째는  DC 릴레이와 같은 구조의 고주파 릴레이. 둘째 TO-5형의 소형 고주파 릴레이. 셋째는 내부가 동축 스위치와 같은 구조의 고주파 릴레이. 그리고 넷째는 리드 릴레이로 예를 들어 실린더 마그네틱(자석)에 동작하는 릴레이입니다. 외관은 보통의 신호를 전환하는 릴레이와 별로 다른 점이 없습니다.

릴레이 회로도
