절연 저항이란

개요

절연저항(Insulation Resistance)은 전기회로와 기기의 절연 열화상황을 판단하는 중요한 수치이며, 절연이 떨어지면 누전. 감전, 화재 등의 위험성이 존재하며, 절연 저항측정은 대부분의 전기설비를 대상으로 년 1회 정기적으로 실시해야 합니다. 절연물은 부도체이며 전류를 흘리지 않는 것이지만, 매우 적기는 하나 절연물의 표면 또는 내부를 통하여 전류가 흐를 때가 있는데, 이와 같은 전류를 누설전류(leakage current)라 하고 절연저항은 매우 큰 값이므로 메가 옴의 단위를 사용하며, 절연저항의 측정기는 절연저항계 또는 메가 megger라고 합니다. 저항 단위가 크므로 옴단위로 표기합니다. 또 절연물에 가하는 전압이 높을수록 절연 저항은 적게 됩니다. 절연저항은 절연저항계로 측정하는데 손으로 돌려 전기를 발생하는 수동발전식과 전지식절연저항계가 있으며, 절연물체에 일정 수준의 직류전압을 가해(일반적으로 500V, 1000V용을 많이 사용) 절연물체에 흐르는 미소 전류를 미터방식으로 절연저항을 측정합니다.

제품

아래 그림과 같이 국내 제품과 일본제품등 다양한 종류의 절연저항계가 있습니다.

절연 저항계

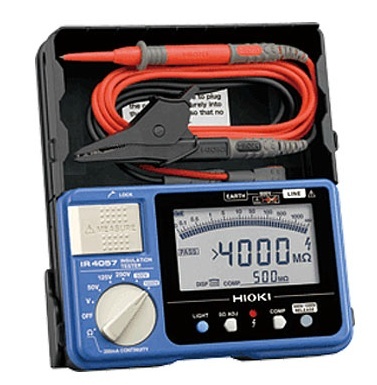

절연 저항계. IR4057 관련 내용입니다.

절연 저항계.IR4057

절연 저항계 사진입니다.

절연 저항계

"이 포스팅은 쿠팡 파트너스 활동의 일환으로, 이에 따른 일정액의 수수료를 제공받습니다."

TKM-920 아날로그 절연 저항계 메가 메거 인슐레이션 1000V 2000M

IR4057.2015년 절연 저항계 자료

electronic equipment which could be damaged by the application of the high test voltage should be disconnected.Included in this category are electronic fluorescent starter switches, touch switches, dimmer switches, power controllers, delay timers.

히오키 아나로그 절연저항계 3490.pdf

0.75MB

주의사항

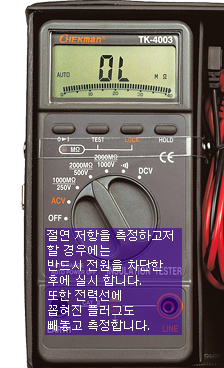

절연저항 측정 시 측정장비인 절연저항기 자체에서 고전압 (500V.1000V내외)이 발생하므로 절연 저항계 사용 시에는 통전된 모든 기기의 전원을 차단한 후에 실시합니다. 절연저항계 주의사항을 숙지하고 테스트합니다. 또한 참조 자료로 재해개요에 대한 보건 안전공단 자료를 참조합니다. 0000년 4월 ○일 10:20분경 전기가열로 전용변압기의 고장으로 변압기의 1차 측 절연저항을 측정하기 위해 저항계로 측정하려는 순간 감전, 사망한 재해입니다. 재해발생전후 상황은 10:20분경 변전실내의 전기가열로 전용변압기(3Φ 450 KVA,21.8KV/450V)에 이상이 발생하여 동 변압기를 점검코자 전기안전관리담당자와 보조원(피재자)이 변전실내로 들어갑니다. 변압기를 점검해 본 결과 변압기의 내부가 소손되어 있음을 발견하고, 이를 해체, 수리를 위해 변전실 밖으로 나와 크레인 운전원에게 전화연락을 하던 중 변전실 쪽에서 '펑'하는 소리가 나서 동료직원이 달려가 보니 피재자가 심한 화상을 입고, 특히 우측흉부에 피부가 터진상태에서 쓰러져 있음을 발견합니다. 사고당시 사고발생 변압기의 C.O.S의 퓨즈가 끊어진 상태였으며, 변압기의 냉각유 탱크 및 부스의 표면에 전기스파크 자국이남아 있었습니다. 재해요인분석 피재자는 고장 난 변압기의 절연저항을 측정한 후 다른 변압기의 절연저항치와 비교하기 위하여 고장변압기 옆에 설치되어 있던 정상작동 변압기(500 KVA)의 절연저항을 측정코자 합니다. 우측흉부를 변압기 냉각유탱크에 밀착시킨 후 22.9KV로 충전 중인 부스의 절연용 방호판(절연덮개)을 열고 우측손에 절연저항계를 쥐고 부스에 접촉하는 순간 인체에 3,200V(측정치)의 대지전압이 인가되어 우측 팔과 우측흉부에 통전전류가 흘러 감전이 되었습니다. 감전 당시 인체에 흐른 통전전류의 추정치는 인체에 인가된 전압(대지전압(V))이 3,200(V)이고 우측팔 및 우측흉부의인체 저항이 대략 500옴이고, 접지저항이 10옴 정도(제1접지공사) 이므로 통전전류 I=인체인가 전압/인체저항+접지저항=3,200/510=6.2(A) 추정됩니다. 전기의 인체통전경로는 변압기 부스 우측팔 우측흉부 변압기 냉각유탱크 대지 등의 전로가 형성되었으며, 변압기의 외함에는 접지가 되어있는 상태였습니다.

재해원인

직접원인은 전기계측기 사용 미숙 피재자가 정상작동 중인 변압기의 절연저항을 측정코자 변압기의 1차 측 22.9KV로 충전되어 있는 부스의 절연용 방호관을 열고 절연저항을 측정합니다. 절연저항측정 시는 전원을 반드시 차단한 상태에서 실시해야 하나 이를 무시했을 때 재해는 발생할 수 있습니다. 충전전로에 대한 접근한계거리 무시 하고, 전기작업 시, 특히 활선작업 시는 절연용 보호구(절연모, 절연화, 절연장갑등)를 지급, 착용해야 하나 미지급으로 인한 안전 보호장구 미착용도 사고의 원인입니다. 전기작업 시는 2인이상 작업해야 하나 이를 무시, 재해예방대책은 기술적 대책으로 절연저항측정 시는 전원을 차단한 후 실시 합니다.

절연저항 측정기

절연 저항계에 대한 내용입니다.
