역률 관련 정보

개요

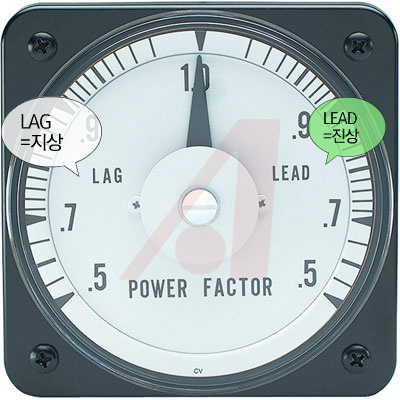

기술 자료정보≫전기용어  역률계.Power Factor meter.cosφ Meter,1상만을 측정하여 3상으로 나타내는 평형 방식과3상 합으로 계측하는 불평형 방식이 있다.

내용

power factor.교류전원을 부하에 인가하면 부하전압과 전류파형은 똑같이 진행한다.그렇지만 부하가 저항이 아닌 유도성부하(모터.전동기.솔레오니드등)이거나 용량성부하(콘덴서, 방전관등)인 경우 전압과 전류는 위상차가 발생한다.(전압,전류가 90도 어긋나면 COS 90 = 0이 되어 전력은 0가 됨) 이렇게 위상이 어긋나 소용없이 소비되는 전력을 무효전력이라 합니다.이런한 것을 역률이라고 할 수 있다.

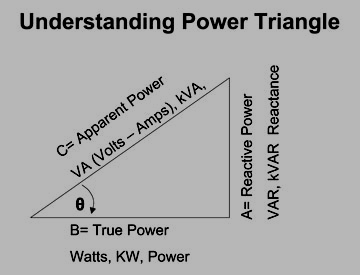

유효전력과 무효전력이 비  (역률)

역률은 한마디로 현재 유효한 전력과 무효한 전력의 비라 생각하면 됩니다.역율은 1 (100 %)에 가까울수록 좋으며,일반적으로 전동기 용량이 클수록,그리고 극 수가 많을수록 역율이 커진다. 또한 전동기의 역율은 전동기의 부하에 따라서 변하기 때문에 전동기 명판에는 전부하 시의 역율을 표시하며,역율을 개선하기 위하여 진상용 컨덴서를 사용하는 경우도 많이 있다.

 백열전등이나 전열기의 역율은 1에 가깝지만, 전동기의 역율은 0.5 - 0.9 정도이다.

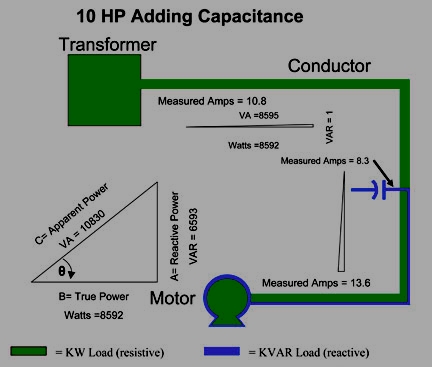

10마력 모터 예시

√(유효전력)^2+(무효전력)^2 = 피상전력이 되는데 역률 = 유효전력 / 피상전력 이란 공식이 성립될 수 있다.

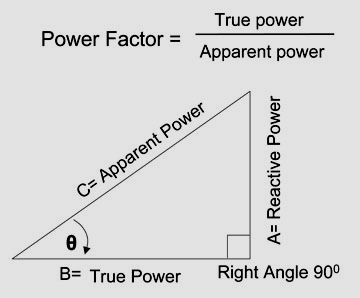

역율 함수

Power Factor is the cosine of the phase angle between current and voltage.

Power Factor is the ratio of true power to apparent power.

삼각함수 보기

역률이란 유효전력(kW) 과 피상전력의 비를 말한다.





그런데 역률은 부하의 종류에따라 다르다.

유효전력 :실제 작업량에 적용되는 전기량으로서 부하에게 유효하게 적용되는것으로 전력을 나타낸다.공식은 :P = VICosθ[W]

피상전력 :역률을 고려하지 않은 단지 전압과 전류의 실효치를 곱한것으로 발전기, 변압기 및 케이블의 정격 또는 용량을 나타낸다. Pa = VI[VA]

무효전력 :회로에 흐르는 전류 I(A) 중에서 전압과의 위상차가 π/2[VA]인 성분 ISinθ와 전압V와의 곱은 코일이나 콘덴서에저장되었다가 다시 전원으로 되돌려지기만 하고 전력으로 이동되지 않으므로 이것을 무효전력이라 한다.Pr = VISinθ[Var]

역율(power factor)은 전압과 전류의 위상차의 크기를 나타내는 계수라고 말할 수 있으며,전압 V와 전류 A 사이의 위상차이를 라하고,실제로 일을하는 유효전력(active power)을 W라고하면 P.F는 아래의 식으로 표시한다.

역율 공식

Pf = W / VA = cos=피상전력 (apparent power) = VA.현장에서 역률메타는 아나로그 타입과 디지털 타입이 있습니다.

MK 일렉트릭의 디지탈 역률계

	모델명	입력	표시부	출력신호
	CPF-032	4_20mA	0.6 인치
	CPF-132	AC110V/5A	0.6 인치
	CPF-033	4_20mA	0.8인치
	CPF-133	AC110V/5A	0.8인치
	DPF-032		0.6인치	출력없음
					DPF-032A1	4_20mA절연출력
					DPF-032A2	릴레이2개출력
	DPF-032A3			4_20mA	4_20mA+릴레이2개
	DPF-032A4				RS232C/485통신출력
	DPF-032A5	통신출력+릴레이2개
	DPF-132	AC110V/5A		0.6인치	출력없음
	DPF-132A1				4_20mA절연출력
	DPF-132A2		릴레이2개출력
	DPF-132A3		4_20mA+릴레이2개
	DPF-132A4		RS232C/485통신출력
	DPF-132A5		통신출력+릴레이2개
	SPF-0811R	4_20mA	LED
	SPF-0811R0		LED	4_20mA출력 1개



POWER FACTER.

아나로그 역률계 정보 경보전기 .LIGHT STAR 제품

LIGHT STAR 역률계

KAH 주문 형번

KAH-08B.KAH-11U

경보전기 역률계

SC-P1.SB-P1.SA-P1 등 제품 일람은 카다로그 참조 합니다.

역률계.경보전기.pdf

0.48MB

경보전기 역률계 카다로그

Ligbt star역률계.pdf

3.37MB

라이트 스타 역률계 카다로그.
