UL인증 차단기

개요

UL489 및 CSA C22.2.NO,5 표준 분기회로의 조건에서 UL489 인증의 차단기에 대한 내용입니다. 미국 전기 협회에서 미국 전기 코드(National Electrical Code)에서는 회로를 보호하는 최종 과전류 장치와 콘센트등의 회로 도체로 정의하고 있으며 UL489의 개념의 장치는 과부하 및 단락등이 발생할 경우 이러한 회로를 이상 없이 보호하는 목적으로 규정되어 있습니다. 회로차단기는 기본적으로 밀폐구조인 몰드케이스여야 하며 회로차단기 지락 회로 차단기, 퓨즈회로 차단기 및 각종 결함에 대한 모듈형 차단기입니다, UL의 표준은 1500개가 넘는 표준을 개발하였고 100여 년이 넘는 역사를 가지고 있습니다 UL은 미국 및 캐나다에서 공인된 표준 개발자 명칭입니다. 미국 및 캐나다 수출용 부품에서는 UL의 각종 인증을 요구할 수 있고 차단기의 경우 UL489등급을 요구할 수 있으며 그 기준에 맞지 않으면 미국으로의 수출이 되지 않을 뿐 아니라 계장 설비 설치 후 검사 과정에서 차단기를 변경해야 할 경우가 있습니다. UL489 표준은 엄격히 관리하고 있으며 검증 인증 기관에서만 발행이 가능한 인증입니다 이 표준은 100 VAC.1500 VDC,6000A 이하 정격에서 규정하고 있습니다.

내용

국내에서 UL489에 만족하는 제품은 LS산전 및 비츠로테크의 일부 제품이 해당됩니다. UL (Underwriters Laboratory)에서는 UL489와 UL1077등이 있으며 UL인증만으로 인증이 되는 것이 아니고 UL인증 중에 사용자가 요구하는 인증이 있어야 합니다. UL489와 UL1077은 분명한 차이를 가지고 있습니다. 캐나다 특히 미국으로 수출하는 장비의 차단기부품류에서의 UL489가 적용되는 분야는 FEEDER의 분기 회로 보호목적 각종 모터를 제어하는 제어반용 차단기에는 UL489를 사용합니다. 또한 외부 부하회로나 난방 냉동등의 냉동 공조개통의 차단기 PLC를 사용하는 제어반의 회로 차단기등에도 UL489 인증 제품으로 사용합니다 따라서 릴레이나 히타 컨트롤 같은 배전반에서도 UL489 상당의 제품으로 사용합니다. 이러한 산업용 제어반회에 UL1077 상당의 인증으로 사용할 수 있는 분야는 일반 제어회로와 조명제어 사무 업무용 기기 일반 가전제품과 가정용품의 차단기 및 분기회로에 이미 UL489 인증제품이 있는 구성품으로 사용 가능합니다.

제품

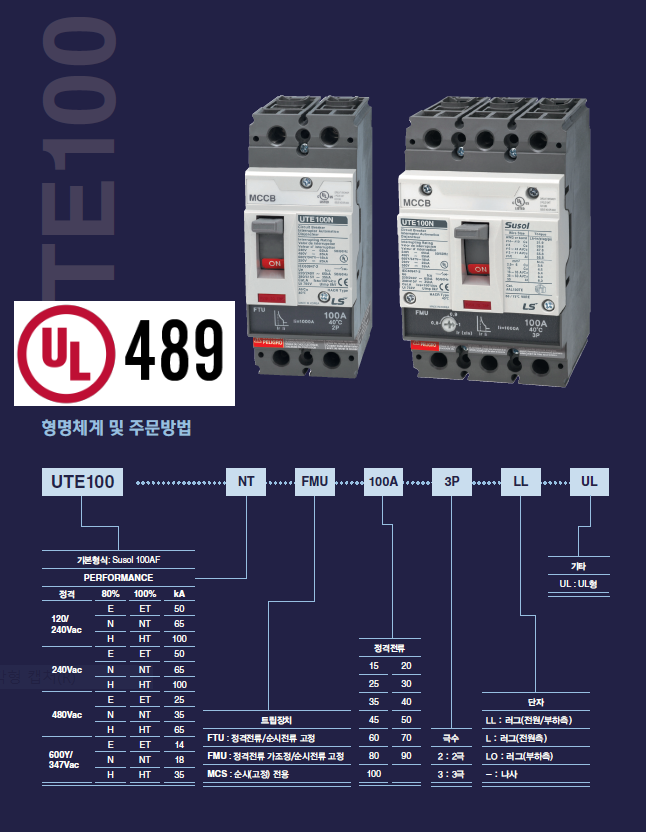

UTE100 시리즈의 형번 보기 UTE100-E-FMU-50A-3-LL-UL과 같이 구성합니다. 정격의 80%와 100%의 품번은 다릅니다. FMU의 옵션은 정격전류 가조정/순시전류 고정제품입니다 UTE100-N-FTU-20-2로 선정할 수 있으며 제품 형번의 주문 형번 표시를 참조합니다. 국내 LS산전 제품으로 UL489 인증제품으로 사용 가능합니다 그 외 해외 제품으로 슈나이더 SIEMENS- 3 VA5150-6 ED31-OAAO 제품과 외부 핸들 3 VA9137-OFK21을 세트조합으로 사용할 수 있습니다. 또한 ABB제품과 미쯔비시 UL489 인증 제품등이 있습니다.

UTE100 UL489차단기

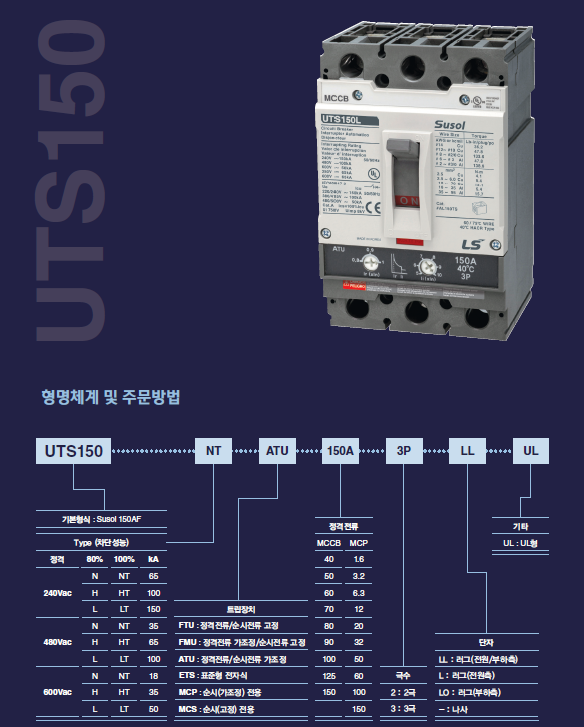

UTS150 시리즈는 UTS150-N-FMU-40-2-UL와 같이 형번이 구성이 됩니다

LS산전 UTS150 차단기

배선용 차단기 용량 선정 방법 그리고 전선의 굵기 관련 내용은 아래 링크를 참조합니다.

차단기 용량 선정방법

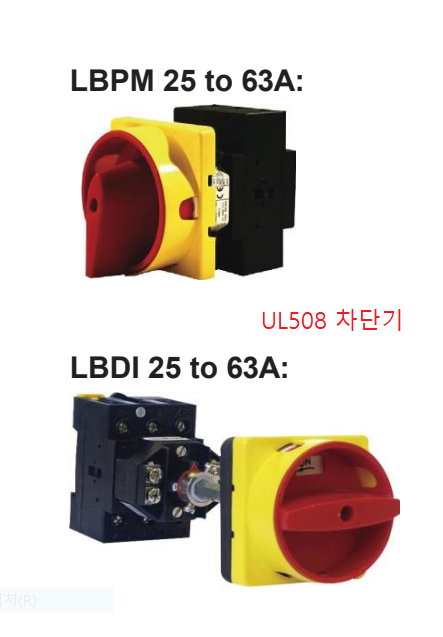

UL508 차단기

제조사 슈나이더 LBPM

UL 규격은 다양합니다 UL508의 경우 UL489를 대체하여 사용할 수는 없습니다 그러나 산업용 제어반 내에서 각종 스위치류 또는 커넥터류의 전기 보호용 오버로드 릴레이나 기타 릴레이 보호용 일부 PLC 제품등에 사용할 수 있습니다 다만 UL489 상당의 규격을 요구하는 곳에서는 사용할 수 없습니다.

슈나이더 UL 차단기

LBPM 카탈로그 참조 합니다.

LBPM스위치(슈나이더).pdf

0.50MB
