차단기 용량 선정 방법

개요

배선용 차단기 용량 선정 방법 NFB(No Fuse Breaker)에 대한 내용입니다. 배선용 차단기 배선용 차단기 용량 계산 방법입니다. 전선의 굵기는 아래첨부한 케이블 자동선정 파일을 참조해 주세요. 전선 사양 링크입니다. 단상의 경우에는 차단기 용량= 부하용량/전압이고 3 상의 경우에는 차단기 용량= 부하용량/전압 *루트 3입니다. 단상 P1=V*I*역률(kW)에서 I(부하전류)=P1/V*역률(A) 부하전류는 단상 220V는 1kW당 5A로 계산합니다. 예를 들면 단상 220V의 용량이 20킬로라고 가정하면 20kW*5A=100A 차단기는 100A를 선정합니다. 삼상 4 선식 P3=루트 3*V*I*역률(kW)에서 I(부하전류)=P3/누트 3*V*역률, 삼상 4 선식 380/220V는 1kW당 1.7A로 계산합니다. 예를 들면 3 상동력 380V의 용량이 100킬로라고 가정하면 100kW*1.7A=170 차단기는 175A- 200A를 선정한다. 기타 SERVO.HEATER. 전동기 등의 제조사별 용량표에 기준으로 합니다. 케이블 굵기는 아래 링크로 자료 볼 수 있습니다.

차단기 카수

변압기가 1000kva 380v이라고 가정하고 차단전류를 계산하면 1000000/(1.732*380)= 1519a 나옵니다. 차단전류 is=100/%z in(정격전류) 변압기 임피던스는 보통 5% 정도 봅니다. 계산하면 100/5(임피던스 값) X 1519=30387 정도 나옵니다. 차단전류는 30ka 이상되는 차단기를 사용해야 하며 380v 일 때 42ka 이므로 적합합니다. 변압기가 커지면 차단 용량도 커집니다. 차단용량에 따라서 제조사 별로 품번은 다르며 ABN.ABS.DBE.DBS.JBE.JBS 등으로 구분됩니다.



삼상4선식

P3=루트 3*V*I*역률(kW)에서 I(부하전류)=P3/루트 3*V*역률 부하전류는 단상 220V는 1kW당 4.5A로 계산합니다. 삼상 4 선식 380/220V는 1kW당 1.5A로 계산합니다. 보통 한전 규정에서의 배선용 차단기선정 기준은 메인차단기(정격전류) 용량의 경우에는 아래와 같습니다. 단상 220V는 부하용량 1kW당 6A로 계산합니다. 삼상 380/220V는 부하용량 1kW당 2A로 계산합니다. 분기되는 차단기(정격전류) 용량은 단상에서는 1kW당 5A로 계산합니다. 단상 P1=V*I*역률(kW)에서 I(부하전류)=P1/V*역률(A) 기본계산식 PI=P/V 3 상일 경우 I=P/(V×1.73(루트 3))

차단기 선성 용량 계산 예

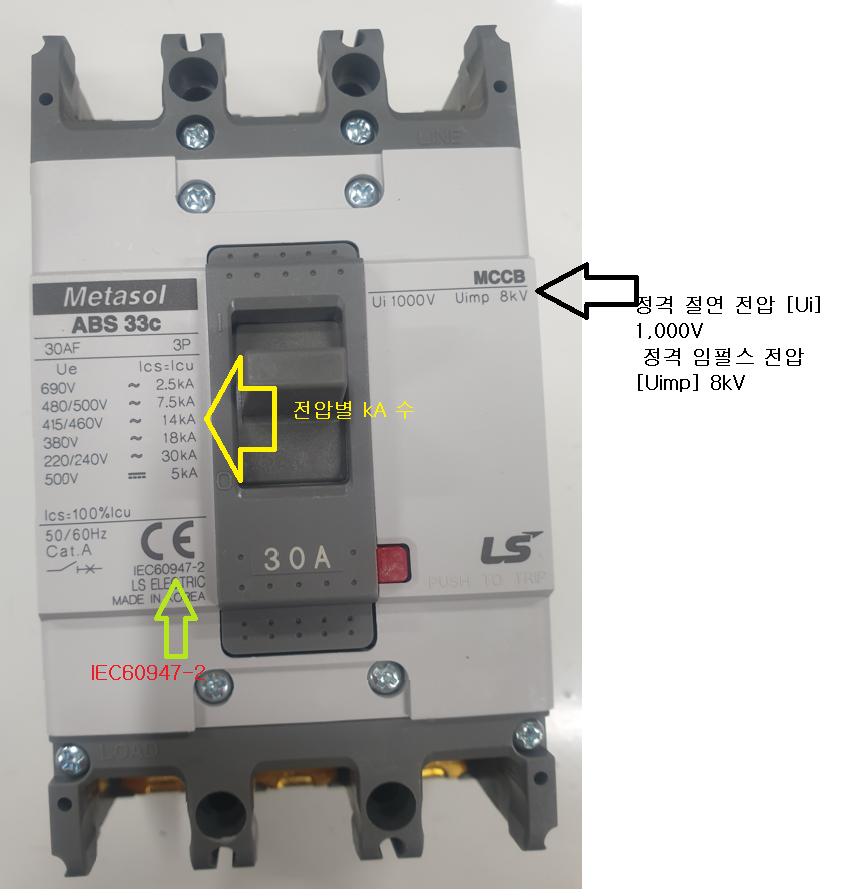

100KW 용량에 220V 단상일 경우 계산을 하면 100000/220=454.5A입니다. 이럴 경우 차단기는 500A를 사용합니다. 100KW 용량에 220V 3 상일 경우에서는 100000/(220 ×1.73(루트 3) )=262.7A로 계산 값이 나오고 차단기는 300A 용량으로 사용합니다. MCCB 명판에 있는 문자 설명 사진을 확대하면 차단기 명판에 대한 설명을 볼 수 있습니다.

차단기 명판 내용

모터별 전선 조견표

Tistory

모터별 전선 굵기와 인바타와 전선 굵기선정의 위의 모터별 조견표 링크에서 확인합니다. 단락전류 계산 방법은 아래 링크 참조 합니다.

단락 전류

내용

누전차단기등에 보면 차단 용량 Ka라는 것이 표기되어 있는데 카수라는 것은 차단기에 표기된 정격 전류가 절대 아니고 차단기 계통의 단락(합선), 등이 발생하면 폭발 적인 단락전류(Short circuit current)가 발생 하는데 이때 흐르는 차단기에서 견딜 수 있는 용량을 Ka로 표기합니다. 예를 들어 5Ka, 5카로 차단기에 표기되어 있다면 그 차단기는 5000A을 1~2초 정도 견 될 수 있는 차단기이며 , 역으로 생각해보면 지속적으로 그 전류를 감당할 수 있다는 것은 아닙니다. 정격전류, In 2극 3극 4극 100 A. ABS202 c/100 2극. ABS203 c/100 3극. ABS204 c/100 125 A 4극 등의 설명입니다. 차단기 연결용 케이블 계산. 예를 들어서 공장 1에서 공장 2로 연결 시에 기본적으로 FR-CV전선으로 선정합니다. 전기는 380V 3상에 예상 용량은 150Kw/h에 거리는 100미터 길이일 경우  A =30.8ㆍLㆍI / 1000ㆍe=30.8*100*228/1000*19=38mm 2.그리고 3상 3선식에서 e=30.8*L*I/1000A.A=30.8*L*I/1000*e 여기서 A는 단면적, L= 길이, I= 허용전류, e= 전압강하입니다. 계산식은 A = 30.8ㆍLㆍI / 1000ㆍe=30.8*100*228/1000*19=38mm^2입니다. 전선의 굵기는 FCV 38S/Q 이상으로 선정합니다. 예제) 사용량 20kw/h 배선용 차단기는 100A(LS산전 ABS103 A) , 3상 380v , 거리 100m 일 때 차단기와 전선의 굵기 계산법은  I(전류)=20Kw/h/전압 /3 (전압을 루트 3(1.732)으로 나눈 값) I=20/380/3 계산식에서 용량 20Kw/h= 20,000W로 계산식에 넣습니다. I 값은 =20,000/380X1.732, I=20.000/658.=30.3A의 전류값이 계산됩니다. 그렇다면 위에 차단 시 3 P100 A의 용량은 너무 크다는 것을 알 수 있습니다, 차단기는 40A 정도로 선정합니다. 다음 첨부한 자료는 케이블 자동 굵기 계산식 자료 참조 합니다. 케이블 굵기 선정표 확인하기 엑셀 자료 참조 합니다.

케이블 굵기선정표.xls

0.14MB

NFB 차단기 용량 계산

전압강하 산출 식에 대한 내용입니다.

전압 강하

e = 각 선간의 전압강하 [Ve' = 외측선 또는 각 상의 1선과 중심선 사이의 전압강하 [V] A = 전선의 단면적 [㎟] L=전선 1본의 길이 [m] I = 부하기기의 정격전류 [A]
