개요

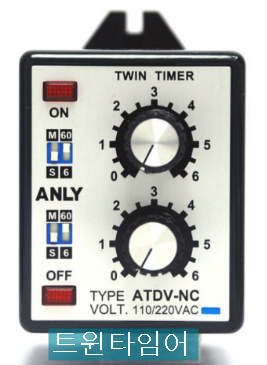

트윈 타이머에 대한 내용입니다. TWIN 타이머의 경우 주요한 기능으로 ON 시간과 OFF 시간을 별도로 설정할 수 있는 제품입니다. FLIKER타이머의 경우에는 ON.OFF 시간이 일정한 비율로 반복 동작을 하는 타이머이고 트윈 타이머의 경우에는 ON시간과 OFF 시간을 별도로 설정하여 제어할 수 있습니다. 트윈 타 임어(TWIN TIMERS) 제품은 아날로그타입과 디지털 타입으로 국내와 해외 제품등 많이 생산되고 있습니다. 여기서는 주로 아날로그 트윈 타이머 제조사와 제품에 대한 포스팅입니다.
종류
트윈타이머의 경우 아날로그 타입과 디지털 타입 등이 있으며 제조사로는 오토닉스 트윈타임어 아날로그 타입으로 ATS8 W 타입과 디지탈 타입으로는 LE4SA등이 있으며 한영NUX 제품과 용성전기 대산제품등 다양한 제조회사에서 만들고 있습니다.아래 그림의 경우 오토닉스의 아날로그 트윈 타이머 ATS8W 타이머에 대한 내용 입니다.품번 ATS8W 주요 특징으로는 동작방식에서 시간동작의 방법은 전원 스타트 방식으로 POWER ON START입니다. 단자구성으로는 8 Pin 플러그 타입으로 PS-08 타입의 노출 소켓이나 PG-08과 같은 매입소켓을 사용합니다. 소켓의 경우 타사제품의 타이머 소켓과 호환이 가능합니다. 인증 내역으로는 UL.CE인증 제품입니다.

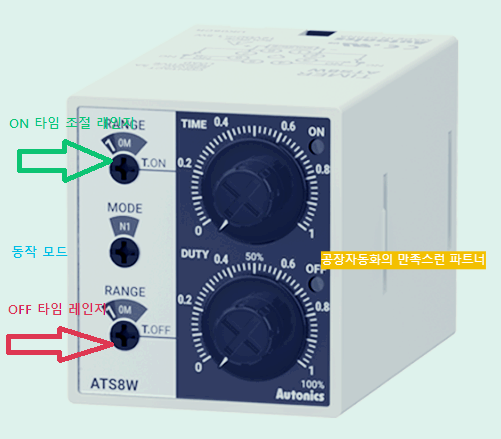

위에 사진에서 보면 알 수 있듯이 타임 보륨 왼쪽에 모드 설정 실렉터 스위치가 있어서 편리하게 ON 시간 OFF시간을 설정할 수 있는 최신 제품입니다. ON 동작은 전면의 T.ON 에서 레이지를 조절하고 다이얼로 시간을 설정하여 사용합니다. 아래에 위치한 T.OFF 시간 역시 마찬가지로 OFF 시간에 대해 레인지를 설정하고 다이얼로 시간을 설정합니다.

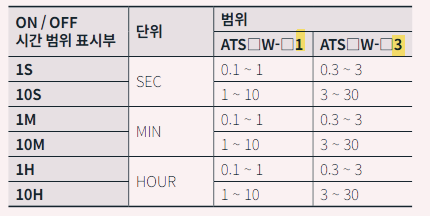

오토닉스 TWIN 타이머 ATS8W의 아날로그 시간 조절 범위입니다. ATS8 W-41 시리즈의 경우 1S로 설정할 경우 0.1~1초 범위로 설정 가능하고 10S로 설정을 하면 1~10초 범위 내에서 동작을 합니다. 1초 미만의 경우에는 1초 범위에서 사용을 합니다. ATS8 W-43의 경우에는 0.3~3초, 3~30초 등의 범위에서 동작을 합니다, 위의 그림 시간 조절 범위를 참고로 하여 사용합니다.
오토닉스 트윈타임어 카탈로그 자료를 참조합니다.
기타

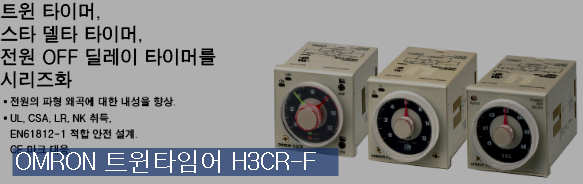

OMRON사의 트윈타이머 H3CR-F 시리즈 트윈 타이머등이 있습니다. 오므론 트윈 타이머의 특징으로 시간 단위는 ON 시간, OFF 시간 별도로 설정할 수 있으므로 장시간 ON동작 그리고 OFF와 단시간 ON.FF를 조합 가능 합니다. 플리커 ON 스타트와 플리커 OFF 스타트의 2가지 동작 모드로 사용 가능한 제품입니다. 전원 전압으로 DC 프리 전압으로 전압 범위는 DC 48~125V, AC 프리전압 AC 100~240V의 전원 전압을 사용합니다. 제어 시간은 0.05초~30시간 또는 1.2초~300시간 사이에 14종류의 시간 범위를 선택 가능 합니다. 0 설정 순시 출력 가능하고 눈금을 0 방향으로 끝까지 돌리면 순시 출력되므로, 시퀀스 동작 확인 등이 간단. 세부사항은 오므론 첨부 카탈로그 참조 합니다.
OMRON TWIN TIMER H3CR시리즈 카탈로그 자료 참조 합니다.

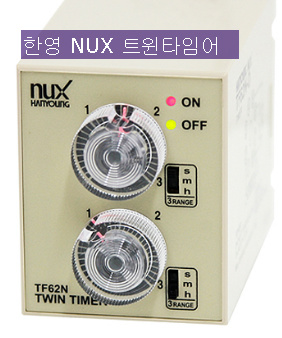

한영 NUX 제품에서 틔윈 타임어제품의 경우 아날로그 타입으로 TF62 시리즈가 있습니다.

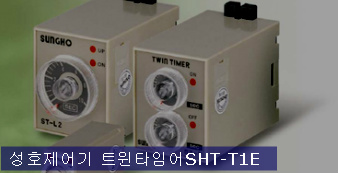

한영 NUX의 트윈 타이머의 특징에서 POWER on ATART로 전원투입과 동시에 릴레이 접점이 Time on을 설정한 시간 동안 on(a접점)이 되며,Time on 설정된 시간 경과후 Time OFF를 설정한 시간동안 on(b접점) 되는 동작이 반복동작 됩니다. 그리고 성호제어기 틔윈타임어의 경우 아래 사진을 참조합니다.
파나소닉 트윈타임어 twin timer 제품의 경우 아래 사진에서 외형 크기등을 확인할 수 있습니다.
파나소닉의 트윈 타이머에서 시간 조절 범위 0.1 s to 500h time에서 설정 제어 할 수 있습니다. specification on a single unit 타입으로 승인 내역 UL, CSA, CE 제품입니다. 기타 사항에서 아날로그. 및 디지털 형식으로 여러 업체에서 출시되고 있습니다. 한영넉스제품으로는 TF62N 시리즈, 성호제어기 제품으로는 SHT-T1E.SHT-T1P, 성은전자 제품으로는 SET-TN, 건흥전기 제품에서는 KTM-1T 시리즈 제품이 있습니다. 그리고 대산전기 제품에서는 DST-T82, 오므론 제품에서는 H3CR-F, G, 오토닉스 LE4 SA제품파나소닉 등 여러 메이커에서 제조하고 있습니다.
