P&F 로타리 엔코더 규격

by 자동제어기 2022. 12. 15.
"
"
300x250
반응형

종류 보기

인크리멘탈 로터리 엔코더 (펄스 출력형).마그네틱 인크리멘탈 로터리 엔코더.앱솔루트 로터리 엔코더 (절대값 출력형).마그네틱 앱솔루트 로터리 엔코더.세이프티 로터리 엔코더.방폭용 로터리 엔코더.



P&F 로타리 엔토더 규격 알아보기

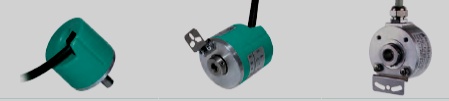

P&F Encorder 사진
P&F Encorder

LINE UP

INCREMENTAL ROTARY ENCODERS .MAGNETIC INCREMENTAL ROTARY ENCODERS .ABSOLUTE ROTARY ENCODERS .MAGNETIC ABSOLUTE ROTARY ENCODERS .SAFETY ROTARY ENCODERS .ROTARY ENCODERS FOR HAZARDOUS AREAS .

P&F Encorder 인크리멘탈 타입 모음
INCREMENTAL ROTARY ENCODERS





p&f 엔코더 카다로그.pdf
5.98MB

인크리멘탈 방식

인크리멘탈 출력형 로터리 엔코더는  엔코더 축 각각의 회전 위치에 제조사의 특정모델에 미리 설정된 360도을 각도 분활한 개수의 펄스를 직교 출력 엔코더는 90도 위상 차이의 신호 출력 기능이 있습니다. A.B.영상 출력 Z(0상출력으로 엔코더가 360회전할 때 1펄스 출력하는 상)

RV 엔코더 주문 코드 형번 표시
RV.RF 엔코더 주문 코드

Pepperl+Fuchs  encorder.

PNF 인크리멘탈 엔코더.pdf
0.14MB

멀티턴 엔코더

Model Number:AVM58I-YY1AAA0GY-1213.Part. No.: 221679.

특징:Industrial standard housing Ø58 mm. 25-bit multiturn,1024 ppr, incremental.Data transfer up to 2 MBaud.Optically isolated bipolar interface.Clamping flange.이 멀티턴 앱솔루트 엔코더는 위치를 전송합니다.신호를 통하여  샤프트 설정에 해당하는 값 SSI 인터페이스(동기 직렬 인터페이스). 그만큼 AVM58의 최대 해상도는 최대,4096회전에서 회전당 8192스텝.AVM58 시리즈의 장치에는마이크로 컨트롤러.제어 모듈은 클록 번들을 앱솔루트에 보냅니다.위치 데이터를 얻기 위한 엔코더. 로터리 엔코더는 위치 데이터를 전송합니다.제어 모듈의 주기에 동기화됩니다.영점 설정 기능을 선택할 수 있습니다.엔코더의 ) 함수 입력을 통해.또한 이 엔코더는 증분 신호를 제공합니다.출력 A B에서 90° 위상 오프셋 1024ppr의 분해능을 가지며.이 멀티턴 앱솔루트 엔코더는샤프트 직경이 다음과 같은 클램핑 플랜지 설계 10mm x 20mm. 입니다.배선은 12핀 원형 플러그 커넥터로.일반 사양 커넥터와 호환이 가능합니다.펄스 카운트 1024, 증분, 채널 A, B 기능 안전 관련 매개변수 MTTFd 150a.시간(TM) 20 6000rpm 20/40N /반경 축 부하에서 L10h 1.9 E+11 진단 범위(DC) 0%

전기 사양:작동 전압 10 ~30V DC:무부하 공급 전류 I0 max. 180mA:선형성 13비트에서 ±1LSB / 12비트에서 ±0.5LSB.출력 코드 그레이 코드 코드 코스(계산 방향) cw 내림차순 시계 방향 회전, 코드 코스내림차순.

멀티턴 엔코더 사진
P&F

가용 재고가 없어 납기가 긴급할경우 대치 품으로 오토닉스 E58S 시리즈로 대치 가능합니다,

문의 바람니다
