TACHOMETER GENERATOR

개요

TACHO GENERATOR. SANYO DENKI 제품의 카본브러시 교체내용입니다. 제품 타입 품번의 경우 104-8011-1 품번의 제품으로 샤푸트의 회전축이 0~1000 rpm으로 회전할 때 비례하여 전압 출력 0~30 vdc 출력을 하는 제품입니다. 타코미터 발전기 또는 타코제너레이터라고 명칭 합니다. 이 제품은 회전축에 연결하여 축 속도에 비례하는 전압을 출력하는 전기기계 장치입니다. 사용하는 곳은 타코미터에 전원을 공급하고 모터, 엔진 및 기타 회전 장치의 속도를 측정하는 데 사용됩니다. 전기 기계 발전기는 일반적으로 샤프트의 회전과 같은 기계적 에너지로부터 전력을 생산할 수 있는 장치입니다. 부하 저항에 연결되지 않은 경우 발전기는 샤프트 속도에 대략 비례하는 전압을 생성합니다.

산요 타코 제너레이터

내용

위에 사진은 SANYO DENKI 제품이고 제품의 품번은 104-8011-1 제품입니다. 이 타입의 타코제너레이터의 성능은 1000 RPM에서 30 VDC를 출력하는 타코 제너레이터 제품입니다. 타코 제너레이터 제품은 회전축에 연결하여 정확한 구성과 설계를 통해 발전기는 특정 범위의 샤프트 속도에 대해 매우 정확한 전압을 생성하도록 제작된 기기로 기계 장비의 샤프트 속도 측정 장치로 적합합니다. 이 용도를 위해 특별히 설계 및 제작된 발전기를 회전 속도계 라고 합니다. 타코제너레이터는 회전축과 연결하여 회 속속도에 비례하여 출력합니다. 이렇게 생성된 전압을 측정하여 기계의 회전 속도를 DC전압 출력으로 쉽게 결정할 수 있습니다. GE나 산요덴키 제품 또는 시중에서 코일을 감아 사용하는 경우도 있지만 일반적인 전압 출력 신호 범위 중 하나는 0~10 VDC출력을 합니다. 따라서 모터 명판에 보면 1800 RPM의 최고 회전속도를 가지고 있는 모터라면 이러한 10 VDC 출력을 이용하여 패널 메타 DC 볼트 메타를 사용하여 제너레이터의 신호를 읽어서 회전속도를 표시하고 제어할 수 있습니다.

인바터 IGBT판별

예를 들어 오토닉스의 MT4W-DV-4N과 같이 표시전용 제품을 사용하여 입력 FS 값을 0~10 VDC로 설정하고 LOW 값은 0 HIGH 값을 1800으로 설정하게 되면 모터의 회전 속도를 타코 메타를 통하여 측정할 수 있습니다. 대부분의 경우에는 AC 드라이브 즉 인바타를 사용하여 인바타의 디지털 출력 또는 전압 출력을 사용하여 간단하게 회전속도를 측정할 수 있습니다. DC 타코 메타 외에 AC Tachometer generators AC타코제너레이터에서는 3상 AC전압을 속도와 비례하게 출력하는 제품도 있습니다. AC 타코메타는 제너레이터의 이점은 거의 유지보수가 자유롭다는 점과 브러시가 없는 디자인을 꼽을 수 있다 DC 전압으로 정류된 형태이고 일반적으로 3상이며 다이오드 브리지 형태입니다. DC출력의 극성은 회전 방향에 종속되지 않기 때문에 한 방향만 가지고 있는 드라이브에 적용하여 사용합니다. 정류자는 대략 1.5V만큼의 선형 에러를 가지고 있는데 두 개의 다이오드에서의 변환 시에는 전위 전압강하의 방향이 있습니다. 대부분의 제너레이터에서 출력 전압 리플률은 5% 이내입니다.

카본 브러쉬

기타

산요덴키 또는 GE 사의 DC 타코미터는 사용 시 적절한 유지 보수가 필요합니다. 특히 브러시는 유지보수가 필요합니다. 보통 사용기간이 지나게 되면 카본 브러시등이 손상이 되어 제어를 할 수 없을 경우가 발생합니다. 이럴 경우 전체를 교환할 필요 없이 내부의 브러시만 별도로 교체할 수 있습니다. 그리고 AC 타코 제너레이터의 신호를 드라이브단에서의 속도 피드백으로 사용하기 위해서 별도의 브리지 다이오드와 같은 정류자를 사용하여 DC로 변환해야 DC 전압 출력이 가능합니다. 정류에는 전파 정류를 해서 사용합니다. 또한 정류되는 다이오드에서는 신호에 따라서 리플이 있습니다. 따라서 AC 타코 제너레이터는 단방향 제품에만 사용할 수 있습니다. 타코 제너레이터는 회전축에 연결하여 전압을 발생시키는 일종의 발전기입니다.

크기

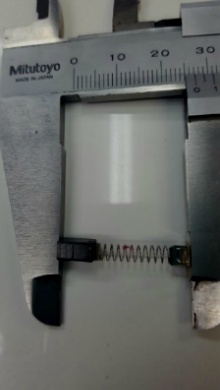

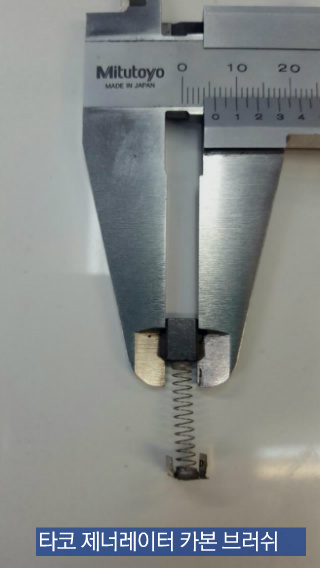

타코제너레이터의 교체 부품 브러시 사진입니다.
