개요
오토토닉스의 제어용 스위치에 대한 내용입니다. S3PF.S3PR 시리즈의 스위치는 30파이 타입의 PUSH BUTTON 타입 스위치입니다. 누름버튼스위치 S3PF 시리즈는 접점부 A.B 접점 모두 간편하게 탈부착이 가능합니다. 또한 조광 타입의 백라이트는 트랜스레스 방식으로 소형이면서도 밝은 LED 램프를 사용하였습니다. 소형이면서도 간편하게 스위치 접점을 사용할 수 있습니다. 오토닉스 S3PF 시리즈는 접점부에 저 접촉저항 및 내 아크성이 우수한 UL이나 CE 인증을 획득한 스위치 제품입니다.
제품
오토닉스 30파이 스위치 PUSH BOTTON 스위치 시리즈에서 비조광 타입의 경우 S3PF 시리즈와 S3PR스리즈로 선정할 수 있습니다. S3PF 타입의 경우 매입형 타입의 푸시버튼스위치이고 S3PR 타입의 경우 돌출형 타입의 푸시버튼스위치입니다. 스위치의 버튼 색상의 경우 적색. 청색. 녹색. 황색. 흑색 등으로 선정할 수 있습니다. 접점 블록의 경우 A접점 또는 B접점을 선택하여 사용할 수 있습니다. 스위치 액세서리에 대한서는 아래 카탈로그 자료를 참조합니다.
기타

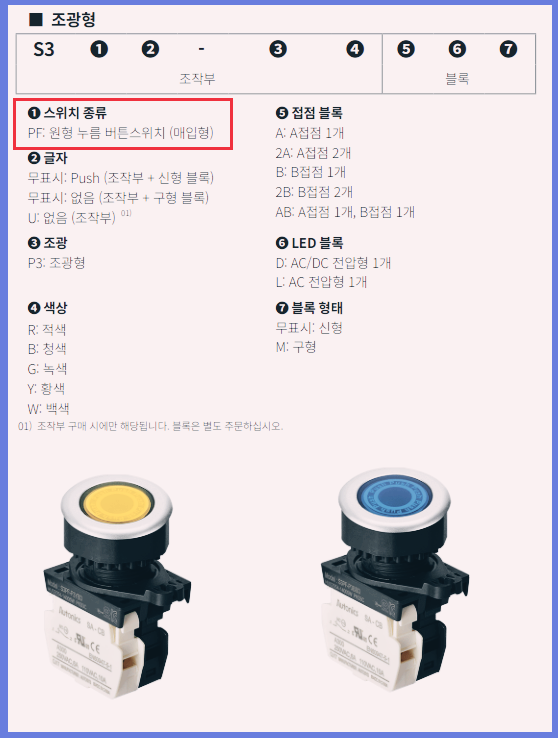

오토닉스 30파이 조광형 스위치의 경우 S3PF 시리즈입니다. 형번 구성의 품번에서 S3PF-P3 RAL과 같이 조광형 푸시버튼의 형번을 구성합니다. S3PF-P1RA와 같이 형번은 비조광 타입입니다. 조광 스위치 타입에서는 백라이트로 DC 타입과 AC 전원 블록 타입 등으로 선정할 수 있으며 S3PF-P3 RAL의 경우 AC110/220V 전원 용이고 S3PF-P3 RAD의 경우에는 전원블록이 DC12/24V 백라이트 옵션입니다.
오토닉스 30파이 푸시버튼스위치 카탈로그 자료 참조 합니다.
오토닉스 스위치 옵션에서 전원 블록 와 접점 스위치 보호 가드등의 옵션 제품은 아래 오토닉스 카탈로그 자료 참조 합니다.
조광형 스위치 등에서 푸시버튼스위치의 버튼 에는 문자가 마킹이 되어 있습니다. 마킹이 되어 있지 않는 제품으로 선정하려면 S3 PFU-와 같은 형번으로 선정합니다.
