FS4A 단종품 카탈로그

개요

오토닉스의 소켓형 디지털 카운터에 대한 내용입니다. FS 시리즈에서 FS5B 토털 카운터 타입과 FS4A 프리셋 카운터 타입은 제품이 업그레이드되면서 생산 종요된 제품입니다. 기존에 사용 중인 제품인 FS4A제품이라면 신형제품으로 사용하여야 합니다. 신형 제품의 제품 품번은 전원전압이 DC일 경우에는 FS4-1P2. 전원전압이 AC전압이라면 FS4-1P4 타입으로 사용하여야 합니다. 업그레이드된 제품 시리즈는 구형 FS4A를 대체하여 사용할 수 있는 신형 카운터 제품입니다. 설치는 8 PIN 플러그 타입입니다. 기존 제품을 대치할 경우 동작 모드 설정 방법에서의 모드설정등에 대한 내용은 첨부한 링크자료와 카탈로그 자료를 참조합니다. 구형 제품의 경우 아래 구형 카탈로그 자료를 참조합니다.

FS4A, 구형 카다로그.pdf

0.39MB

내용

구형 제품의 경우 내부 설정 딥스위치의 스위치 옵션을 카탈로그 자료에서 참조하여 신형제품의 경우 입력 속도와 출력에 대한 내용을 확인하여 신형제품으로 사용할 수 있습니다. 아래 사진은 구형 형번에 대한 내용입니다. FS4A 타입이나 FS5B시리즈 모두 생산 종료된 제품으로 신형 제품으로 사용하여야 합니다. FS4A의 딥스위치 내용과 신형 제품의 딥스위치 내용은 같지 않습니다. 따라서 구형의 동작 방식을 카탈로그 자료를 참조하여 신형제품으로 사용 시 내부 딥스위치 설정 변경을 적절하게 설정한 후에 사용합니다. 신형의 경우 구형의 모든 동작을 할 수 있습니다.

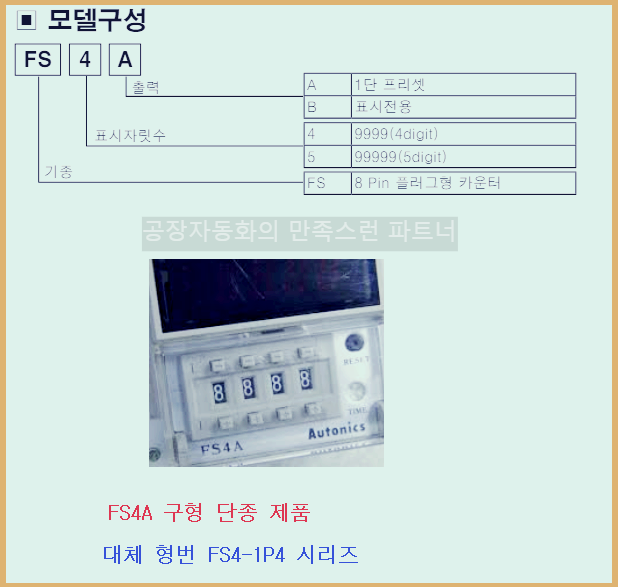

FS4A 형번

제품이 신형으로 업그레이드되면서 DIP 스위치에 변경되었습니다.

신형

오토닉스의 FS4A 시리즈등은 FS신형으로 사용하여야 합니다. 신형 제품 FS4의 제품 특징으로는 표시방식 4 digit 7 세그먼트 LED 방식입니다. 동작방식에서는 딥스위치의 위치에 따라서 가산카운터 기능 또는 감산 카운터 기능을 선택하여 사용합니다. 제품의 배선 방식은 단자 타입이 아닌 8 Pin 소켓 타입입니다. 배선할 경우 타이머 소켓으로 플러그 매입이나 노출 소켓을 사용합니다. 오토닉스 제품의 경우 노출 소켓은 PS-08. 매입 소켓의 경우에는 PG-08 제품으로 사용합니다. 전원전압에서는 FS4-1P4의 경우 100-240 VAC~ 50/60Hz이고 FS4-1P2는 DC24V 대응합니다. 내부의 전원을 사용하지 않고 외부공급전원으로 사용할 경우 12 VDC 10% 50mA 이하의 전원을 사용합니다. 제어출력은 Relay 접점 출력을 하는 카운터입니다. 접점 구성은 SPST(1a) 1개가 있습니다. 제품의 보호구조 IP20(전면부)입니다.

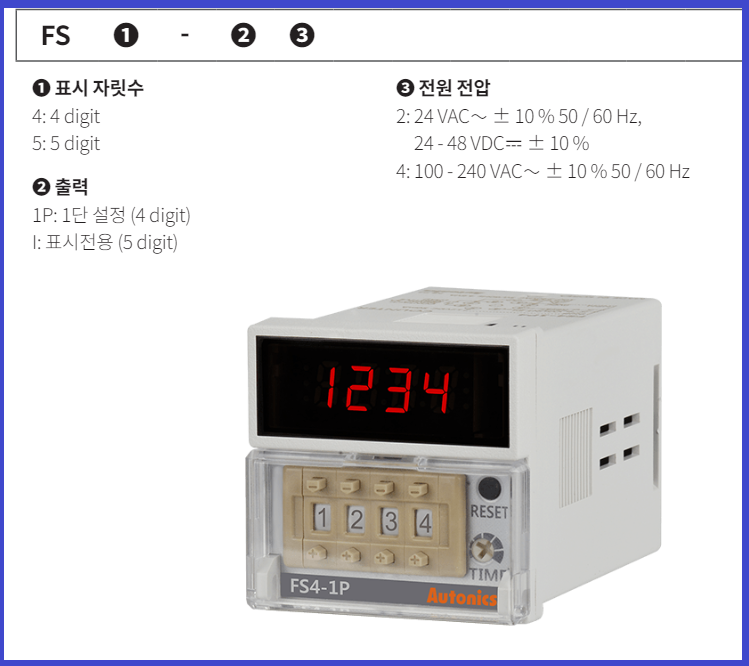

FS4 형번

오토닉스의 구형 제품 FS4A 제품을 신형 제품으로 사용할 경우 아래 링크 자료나 첨부한 카탈로그 자료를 참조하여 내용을 확인합니다.

FS4 카운터 사용법

구형 제품에서의 입력 계수 속도 또는 정전 보상 기능을 사용할 것인지 아닌지 등의 내부 딥스위치의 위치가 변경되었습니다. FS4A구형의 경우 FS4-1P4 타입으로 사용할 경우 정전 보상 기능과 입력 계수속도등을 알맞게 설정하여 사용합니다. 정전 보상 기능을 사용하지 않으면 입력 계수가 전원이 OFF 될 경우 다시 전원을 투입하게 되면 0부터 시작됩니다. 정전 보상기능을 사용하면 전원이 OFF 되어도 진행되던 계수 속도는 기억하고 그 계수 속도에서 다시 진행합니다. 첨부한 카탈로그 자료를 참조합니다.

FS4-1P4 카다로그.pdf

0.77MB
