개요
파나소닉의 센서 제품에 대한 내용입니다. PANASONIC의 센서 NX5 시리즈의 경우 국내 대치제품은 오토닉스 또는 한영 NUX 제품이나 산일전기 제품등으로 호환이 가능한 제품 중에 하나입니다. Panassonic 센서 NX5-M10 타입의 경우 오토닉스 제품으로 사용할 경우 BEN 시리르 또는 BX 시리즈 제품으로 사용할 수 있습니다. 다만 BX 시리즈의 경우 단자타입입니다. 배선 인출 방식의 경우에는 BEN 시리즈로 사용합니다. 이 제품의 한영 NUX의 형번은 PEA 시리즈 센서입니다. 직접반사형 타입과 미러 반사형 타입 그리고 투수광형등의 센서가 있으며 추가 자료는 첨부한 카탈로그 자료를 참조합니다.
내용
오토닉스의 포토센서 BEN 시리즈에 대한 내용입니다. Autonics의 BEN 시리즈 포토센서는 BEN300-DFR과 같은 프리전원형 타입에 릴레이 출력형에서부터 BEN3 M-PFR 편광필터 내장의 미러 반사 타입이 있으며 일반 타입으로 BEN5 M-MFR타입 릴레이 출력형이 있습니다. 그리고 DC전용 제품으로 BEN300-DDT타입등의 시리즈가 있습니다. 센서 본체에서 동작 형태를 Light ON 또는 Dark ON 모드를 간단하게 변경할 수 있습니다. BEN300-DDT타입의 경우 DC전원용으로 제어출력은 NPN.PNP동시 출력 형태에서 별도의 제어 NPN.PNP를 구분할 필요가 없습니다

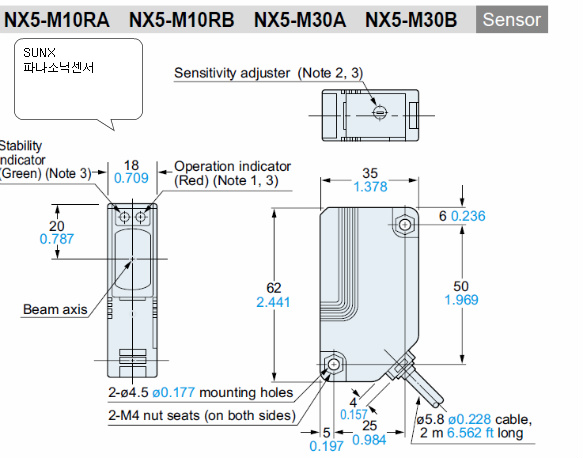

파나소닉의 NX5 센서와 오토닉스의 BEN 타입의 센서 제품에 대한 사이즈는 첨부한 도면을 참조합니다. NX5-M10 치수 도면 내용입니다.
기타
오토닉스의 형번 중에서 구형 형번의 경우 BE5M-TFR1.2 타입이 있습니다. 구형 품번의 경우에는 신형 제품으로 업그레이드되었습니다. 5M 타입에서의 신형 품번은 BEN10 M-TFR1.2와 같은 제품으로 사용할 수 있습니다. 이 제품의 릴레이 출력형이고 디지털 출력형의 경우에는 BE5M-TDT라는 구형 품번이 있었습니다.
BEN 시리즈 센서
개요오토닉스의 포토센서 BEN 시리즈에 대한 내용입니다. Autonics의 BEN 시리즈 포토센서는 BEN300-DFR과 같은 프리전원형 타입에 릴레이 출력형에서부터 BEN3M-PFR 편광필터 내장의 미러 반사 타입이
fasystem.tistory.com
이 품번의 경우에는 오토닉스의 신형 품번 BEN10 M-TDT1.2로 사용하면 됩니다. 구형 품번에서 BE5M-TFR 등의 생산 종료 시점이 10여 년이 훨씬 지났습니다. 아직 사용하고 있다면 10년 넘게 사용한 것으로 그 정도 사용했다면 전기적 기계적 수명을 생각한다면 미리 신형으로 준비해 두어야 할 것입니다. 오토닉스 BEN 시리즈 특징 간혹 BE5M-TFRL1.2과 같이 라이트 온과 다크온 타입 등이 있었으나 신형제품의 경우에는 간편하게 도작 모드를 변경할 수 있습니다. 구형 품번의 예는 아래의 사진과 같습니다.
제어 출력이 릴레이의 경우 아래의 설명 내용과 같습니다.
아래의 자료는 파나소닉의 센서와 오토닉스 그리고 한영 NUX의 제품 카탈로그 자료입니다.
NX5 시리즈 파나소닉 카탈로그 자료 참조 합니다.
PEA 시리즈 한영 NUX 카탈로그 자료 참조 합니다.
