심엔텍 압력스위치

개요

심 엔텍의 디지털 압력 센서 SMT시리즈에 대한 내용입니다. 2004년부터 디지털 압력 센서 관련 기기로 정압 제어용 에서 연성압 제어용 그리고 진공 제어용 압력 스위치가 있습니다. 기존의 파나소닉이나 일본 smc 디지털 압력스위치 관련 대치가능하였으나 SMT 시리즈 제품은 더 이상 국내에 생산되는 제품시리즈는 변경되었습니다. 변경된 품번은 아래 자료에서 확인할 수 있습니다. 서로 호환제품으로는 오토닉스의 PSAN.PSQ 시리즈 제품 또는 SENSYS의 제품등에서도 서로 대치 사용 할 수 있습니다.

시멘텍 압력스위치

내용

시만텍의 제품 SMT 시리즈의 주요 제품 내용은 다음과 같습니다. 모든 설정 값은 정격 압력 제어 방식과 출력모드 그리고 응답시간 범위 이내에서 조정 가능한 제품이었습니다. 현재는 대체 제품 모두 이 기능을 사용할 수 있습니다. 또한 SMT 시리즈의 경우 인가된 압력이 최대 측정범위를 벗어나면 인가된 값과 각 에러 및 알람 표시가 약 1초 간격으로 교차점멸 됩니다. 또한 에러 및 알람 표시는 에러표시에 대한 대처방법은 카탈로그 자료에서 참조합니다.



설정 값 조정키는 운전모드에서 단위변환과 영점조정 기능으로 사용됩니다. 운전모드에서 압력단위를 변환하면 세부 설정된 압력 값들은 단위에 맞게 자동으로 변환됩니다. 설정된 SET압력 값에 따른 출력은 인가된 압력이 SET압력 값 이상일 때 황색선(OUT3), SET압력 값 미만 일 때는 회색선(OUT4)으로 출력됩니다. 출력모드는 0~6까지 설정할 수 있습니다. 출력모드를 0으로 설정하면 모든 출력 값이 나오지 않고 단순히 인가된 압력만 표시합니다. 압력게이지 역할을 합니다. 아래 링크자료는 서로 호환 가능한 제품에 대한 내용입니다.

PSAN 압력스위치

기타

응답시간 및 세부사항에서 응답시간설정(Delay)은 다음과 같습니다. Display부에 표시되는 값은 1~99 단계 값으로 사용자가 자유 조정합니다. 이 값은 1단계가 5ms를 나타냅니다. 따라서 설정되는 값은 5~500ms입니다. EX) Display 60일 때 이 값은 60x5=300ms를 나타냅니다. 설정을 원하시지 않는 값은 Manu키를 누르시면 다음 설정단계로 넘어갑니다. 세부설정이 끝나시면 반드시 운전모드로 복귀시켜 주십시오. (Delay설정단계에서 Menu키를 1회 누르시면 운전모드로 복귀합니다.) 세부설정 단계에서 Key조작 없이 약 10초 후면 자동으로 운전모드로 복귀합니다. 12. 모든 설정 값은 전원이 제거돼도 보존됩니다.

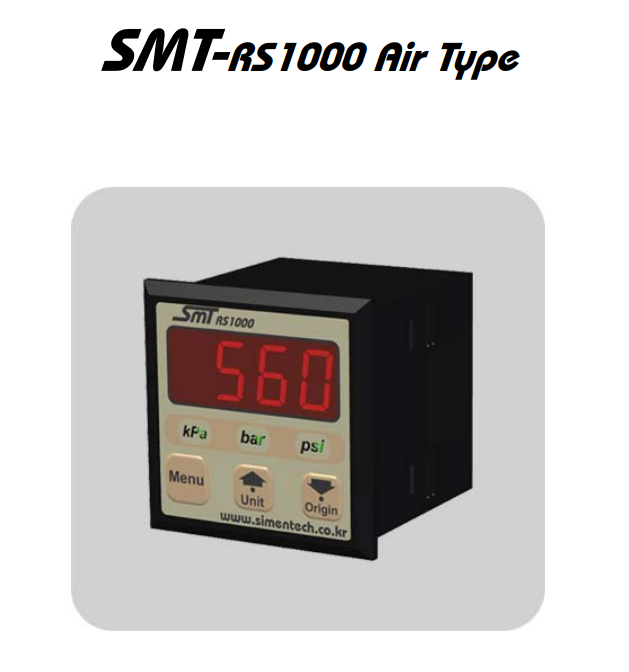

SMT-RS1000.부식성유체용

0.78MB

SMT 카탈로그

SMT-RS1000-102 공압용 시멘텍 압력스위치.pdf

1.50MB

위의 자료는 생산 종료된 제품으로 아래의 신형 자료를 참조 합니다.심 엔텍의 신형 압력 센서 시리즈는 SMT-ES1000 시리즈로 확인할 수 있습니다.

SMT 압력센서

SMT-ES1000 공압용 디지털 압력 스위치 관련 카탈로그 자료 참조 합니다.

SMT-ES1000(공압)취급설명서.pdf

0.33MB

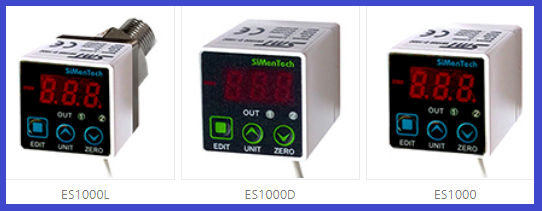

ES1000L 시리즈 ES1000 D 시리즈 제품등 카탈로그 자료 참조 합니다.

심엔텍 압력 센서

심엔텍 압력센서에 대한 내용입니다.
