LOCK UP VALVE.

록업밸브

용어를 보면 LOCK 잠그다라는 뜻에서

LOCK UP은 그 잠그는 의미를 강조하는 단어적의미이고



이것은 공압제어에서 록업밸브는

콘트롤 기기(밸브 또는 실린더)가

작동압 이하의 저압(Air fail freeze)에서 회로를 차단함으로

작동불능 상태에서 오작동을 예방하기

위한 일종의 안전밸브 역할을 한다.



에어 라인에서 공급압이 에어라인이 표준보다 길어가 길어 압 손실로 압이 떨어지거나

기타 조건하에서 공급압력이 기준치 이하로

내려 가게 되면

컨트롤 밸브의 작동에는 최저 작동압이 있는데

그 작동압 이하일 경우 전기장치가

정상임에도 불구하고 저압으로 인한

콘트롤 제어가 불가능해지는 현상이 발생한다.

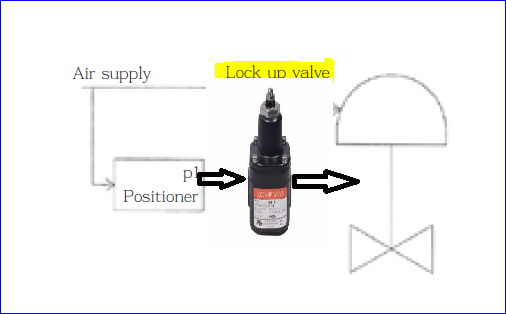

LOCK UP VALVE

이러한 긴급상황에 따라 시스템이 대처

하는 방식을 설계하는 것은 각각의 시스템 상황에 따라 다르다.

록업밸브 시리즈는 이러한 긴급상황시 컨트롤 밸브의 개도를 고정시키고자 할 때 사용하는 아이템이다.



록아웃 밸브 구조도.
