개요
CHECK VALVE(체크 밸브)의 주요 기능은 압축 공기나 각종 유체의 흐름에서 역류를 방지하는 기능을 담당하고 있습니다. 다시 말하면 Non-return 기능으로 체크밸브는 Non Return Valve라고도 합니다. 이러한 기능은 공기나 유체의 역류를 방지하기 위하여 흐름 자체가 자동으로 순뱡향으로 흐르고 역류는 닫히게 하는 두 가지 동작을 하는 일종의 밸브입니다. 체크밸브는 구조와 용도에 따라 여러 종류로 나누어지고 있습니다 스윙식의 체크밸브로 듀얼플레이트체크밸브. 틸팅 디스크형 체크밸브가 있으며 또한. 웨이퍼 페크밸브, 리프트 체크밸브, 볼체크, 이중 체크밸브, 수평식의 리프트체크밸브등과 인라인형 체크밸브는 수평식의 체크 밸브입니다. 버터플라이 체크밸브. 펌프의 양수 설비 쪽에 펌프 토출구 쪽에 설치하여서 유량의 역류를 방지하고 워터해머의 소음등을 없애거나 줄일 수 있는 스모렌스키체크 밸브, 아이 아프램 체크밸브, 수직 수편 체크밸브 Y형 타입 체크 밸브등 여러 종류의 체크 밸브가 있습니다.
내용
체크회로 표기 방향 기호 입니다.공압기호의 기본은 선과 도형으로 표기 합니다.체크회로 기호 역시 같습니다.체크회로 표기 방향 확인은 아래 그림을 참조합니다.
그림에서 보면 출구 쪽의 유량이 입구 쪽으로 역류하는 볼체크가 있습니다.
설명

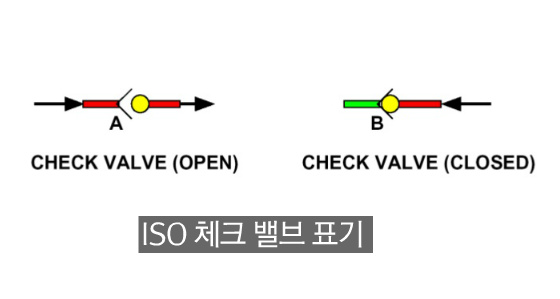

ISO 기준으로 체크밸브 기호의 표시는 아래 사진과 같습니다.유량의 흐름에 따라서 열림 표현방법과 open과 닫힘 표현에 closed 표기에 ISO표준 기호에 따른 방향 표시에 관련해서 아래 사진을 참조합니다. 기타 공압기호 관련된 자료는 첨부한 링크자료를 확인합니다.
공압 기호 관련 내용은 아래 링크 확인 합니다.
공압 기호 자료실
개요 공압과 유압의 자료입니다. 유압기호와 공압기호에 대한 한국 산업규격에 따른 기호 표시에 대한 자료입니다. Graphic Symbols for Fluid power Ststems로 유압 기기와 공압기기의 메인기기와 보조 기
fasystem.tistory.com
