LM3.LM6 METERS

개요

한영 NUX의 멀티 패널 메타 LM 시리즈에 대한 내용입니다. 기존의 LED 방식이 아닌 백색 백라이트 타입을 적용하여 LCD표시창으로 주간이나 야간에 시인성이 좋은 제품입니다. 또한 제품의 후면 배선전용 홀을 적용하여 작업 시 안전 카바를 탈착 하지 않고서도 배선 작업을 안전하게 할 수 있는 제품입니다. 한영 NUX의 LM 시리즈 제품의 보호 구조는 IP66 보호구조입니다. IP66 기준은 제품의 전면부에 해당합니다. LM시리즈의 경우 DC전압. DC전류. 그리고 AC전압. AC전류등을 측정 범위 내에서 측정할 수 있습니다. AC전압의 측정 방식은 평균치 방식과 실효치 방식등 RMS 또는 AVG로 선택하여 측정할 수 있으며 측정값에 대한 파라미터 값 보정이 가능합니다. 옵션 제품으로 MODBUS 통신 타입 등을 선정할 수 있습니다.

제품

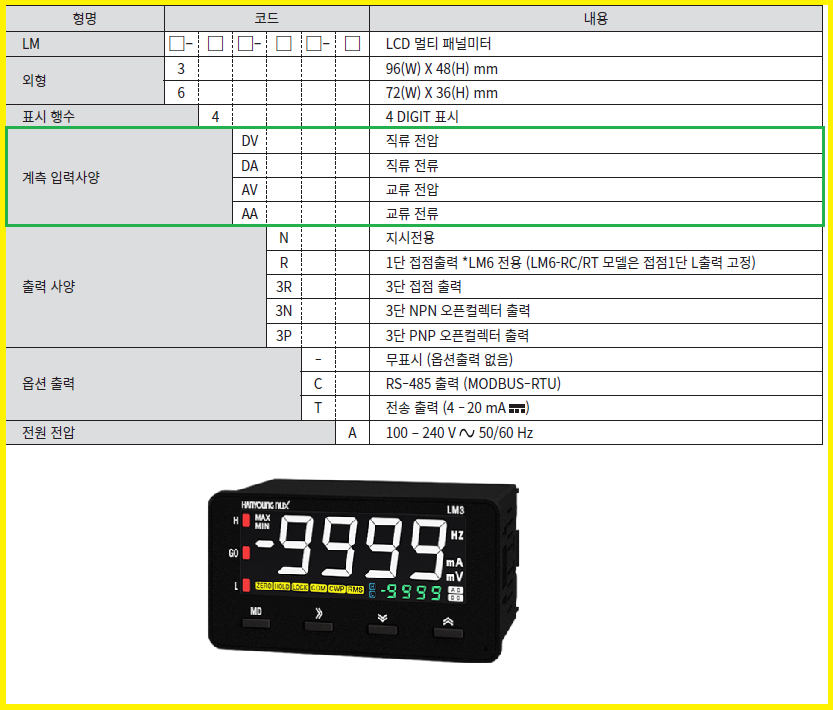

한영NUX 멀티 패널의 형번 시리즈는 아래 사진을 참조합니다. 예를 들어서 LM3-4 DV3 RC-A 타입으로 선정하면 DC전압 메타이며 외형 96X48 타입입니다. 제어 출력의 경우 3단 드라이 릴레이 접점 출력과 옵션 출력으로 RS485 통신 출력기능이 있습니다. 패널 메타의 전원 전압은 AC100~240 VAC 타입입니다. 필드 기기에서 제어출력의 경우 압력 전송기의 예를 들어 0-100 bar의 압력을 제어하는 경우에 전송기의 출력이 0-10 VDC 출력이라면 LM3-4 DV3 RC 타입의 DC 입력형 DC전압 메타를 사용하며 파라미터 값에서 입력 값을 10 VDC에 설정하고 LOW 값을 0 그리고 HIGH 값을 100으로 설정하면 압력 전송기의 신호를 받아서 압력을 표시할 수 있으며 제어도 가능합니다. 메타의 프리 스케일 측정모드에서는 측정값에 대한 표시 방법을 소수점 위치를 선택할 수 있습니다. 따라서 HIGH 값을 1000으로 설정하고 LOW 값 0000에서 소수점 DOT위치를 000.0 첫째 자리를 지정하게 되면 측정값은 000.0에서 100.0으로 표시할 수 있습니다. 주파수 측정모드일 경우에서는 소수점 위치로 측정 범위를 설정합니다. 주파수 측정모드에서 소수점 위치는 LM3메타에서는 초기값 OOOO입니다. 기타 자세한 내용은 한영 NUX 카탈로그 자료 참조 합니다.

LM 시리즈 형 번

내용

아래 출력 회로도 사진은 한영NUX 멀티 패널메타의 옵션 출력단자에 대한 내용입니다. 제어 출력의 경우 릴레이 접점 출력 타입과 디지털 출력형으로 NPN오픈 콜렉터 출력형 또는 PNP출력형으로 지정할 수 있습니다. 통신 출력의 경우 RS485 통신 출력과 보조 출력으로 디지털 출력사양을 사용할 수도 있고 통신 출력과 릴레이 접점 출력으로 지정하여 사용할 수도 있습니다. LM시리즈의 출력 회로도에서 LM3 출력 단자 회로 구성에 대한 내용은 아래 그림을 참조합니다.

LM 옵션 단자
