LC시리즈 카운터 타이머

개요

한영 NUX의 제품 LC시리즈에 대한 내용입니다. LC 시리즈는 시인성이 뛰어난 LCD창을 채용하여 주야간 환경에서 더욱 선명하게 확인할 수 있는 제품입니다. LC 시리즈는 카운터와 타이머를 선택하여 사용할 수 있는 제품입니다. 또한 카운터 모드에서는 묶음 단위 제어 기능으로 배치 기능을 사용할 수 있습니다. 예를 들어 10개를 안 묶음으로 10번 출력하게 되면 실질적으로는 100의 단위가 카운터 되어야 합니다. 이럴 경우 배치 기능을 활성화하여 제어할 수 있는 기능입니다.

내용

한영 NUX LC 시리즈의 카운터 타이머의 전면 보호구조는 IP등급 IP66에 해당됩니다. 전면 보호등급에서 어느 정도의 분진이나 물이 튀는 환경에서도 안정적으로 사용할 수 있는 제품 입니다.또한 카운터 입력 모드에서는 초당 계수 속도의 설정 값을 1cps.30cps.1000cps.10.000cps 이렇게 4가지 입력 속도를 선택하여 설정 할 수 있습니다.

주의 할 점은 초당 최고 개수 속도에 해당되는 내용 입니다.따라서 cps 값 설정을 1cps로 설정할 경우 1초에 최고 계수할 수 있는 숫자는 1이라는 의미 입니다 따라서 1초에 100개 정도를 카운터 해야 한다면 1cps로 카운터를 설정하면 100개가 크언터 되어도 1초에 1밖에는 표시를 할 수 없습니다. 이럴경우 1000cps 또는 10kcps로 모드 환경을 설정하여야 합니다.LC 시리즈 제품의 경우 카운터와 타이머 두가지 기능중 한가지를 선택하여 사용 할 수 있으며 제품의 포기 출하시에는 Cnt 모드 즉 카운터 모드로 설정이 되어 있습니다. 이 제품을 타이머로 사용 할 경우 Mode 키에서 초기값 Cnt를 t IR 또는 트윈 타이머 기능으로 tt IR 그리고 배치 타이머 중에 알맞은 기능으로 설정한 후에 사용합니다. 각각의 파마미터의 기능은 카탈로그 자료 참조 합니다.

제품

LC 시리즈 카운터 타이머의 주문형 번은 아래의 내용을 참조 합니다.한영 NUX의 제품 LC 시리즈는 사이즈별로 4종류가 있습니다.LC3.LC4.LC6.LC7등이 있습니다.품번 구성의 예를 들면 LC4-P41A와 같이 제품을 선정하면 LC카운터 타이머 사이즈는 외형 48x48 사이즈의 프레셋 카운터 이며 표시 행수는 4행짜리 카운터 타이머 제품입니다.출력은 1단 릴레이 출력형이며 전원전압의 경우 AC100-240VAC 제품 입니다.LC7-P62CA로 선정할 경우 LC 시리즈 타이머 카운터의 외형은 72x72 사이즈의 제품으로 6단 설정 프리셋트 타입 입니다.출력은 2단 출력에 RS484통신 타입의 제품으로 전원전압은 AC100-240VAC 타입 입니다.

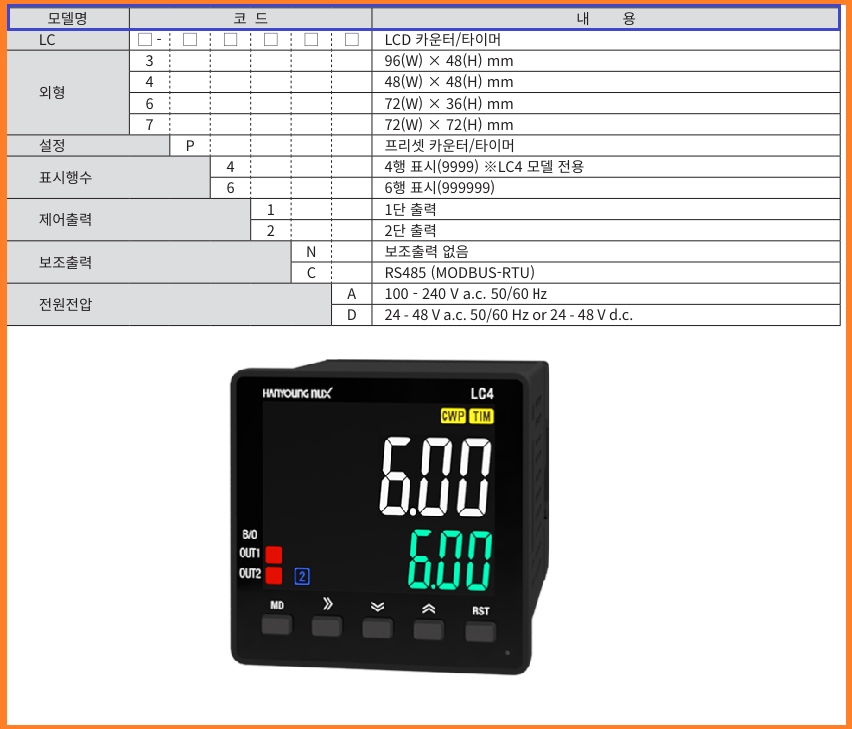

LC 시리즈 제품 형번

한영NUX의 LC 시리즈 카운터 타이머의 경우 연산이 가능한 프리스캐일링 세팅 타입의 제품입니다. 프리스캐일링 세팅 값의 범위는 0.0001-999999까지 프리 스캐일링 세팅이 가능합니다. 예를 들어서 프리스캐일링 값은 0.1로 세팅할 경우 카운터 모드에서의 동작은 입력 신호가 10개가 입력이 되면 1로 표시할 수 있습니다. 표시값은 경우 실질적인 입력 카운터 숫자에 X 프리스케일링 값이기 때문입니다. 즉 10X0.1=1이 되는 것입니다. 만약 프리스캐일링 값을 10으로 설정하면 10X10=100으로 표시합니다. 이와 같은 수식으로 원둘레의 지름에 3.14원주율 값을 곱하면 1회 전하는 롤의 길이를 측정할 수 있습니다.
