HONSBERG 스위치

개요

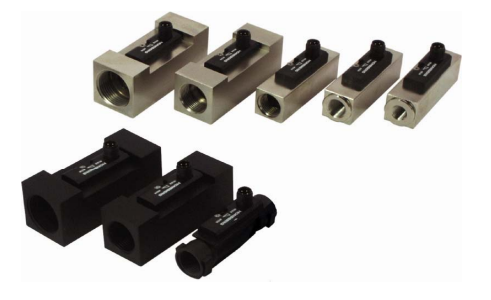

FLOW SWITCH 한스베르그 제품입니다. HONSBERG 플로우 스위치는 독일에 본사가 있으며 국내 유통되는 제품은 기계장비에 부착되어 있는 제품 또는 별도 수입을 통하여 공급하는 제품입니다. HONSBERG의 플로우 스위치에서 통과유체는 일반 공기 또는 액체(점도성이 높지 않은) 관로를 통과할 수 있는 유체여야 합니다. 제품의 재질은 플라스틱 계통 또는 황동 계통으로 제작하여 견고한 제품입니다.

형번

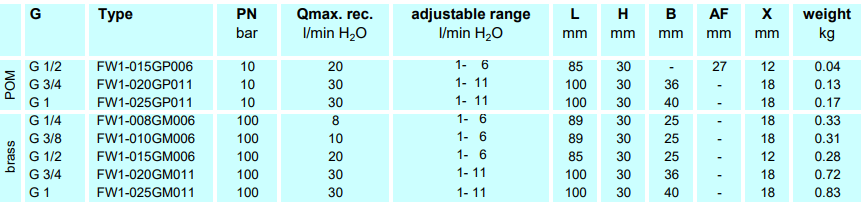

한스베르그의 플로우 스위치 형번은 FW1 시리즈입니다. FW1-015 GP006 품번의 양쪽 배관의 규격은 G/12의 배관 규격입니다 일반 에어의 조절 가능 범위는 1~6L/min입니다. 분당 통과 유량입니다. FW1-202 GP011 품번의 경우 배관 접속 구경은 G 나사 3/4 규격으로 에어 조절범위는 1~11L/min입니다. 가로 세로 폭의 사이즈는 아래 도표를 참조합니다.

FW1 플로우 메타

FW1 시리즈에서 가장 큰 사이즈는 FW1-025 GM011 제품입니다, 규격은 나사 G나사 G1 규격이며 재질은 금속 재질입니다. 압력 조절 범위는 1~11L/min 조절 범위입니다.

HONSBEG 플로우 스위치.pdf

0.11MB

HONSBERG 카탈로그 자료 참조

주문 방법

HONSBERG는 수입품으로 평균적으로 8주 정도의 납기를 가지고 있습니다. 아래 주문 형번 표시에서 몸체의 재질이 플라스틱인지 금속인지를 선정할 수 있습니다. 또한 품번에 따라 배관경이 달라지고 008.010과 같은 품번 FW1-008G-P와 같은 품번은 불가합니다. FW1-008G-M과 같은 Brass(동) 재질로 품번을 선정하여야 합니다

FW1 주문 형번

HONGBERG의 소형 플로우 스위치 스위치의 회로 구성은 4P입니다.

HONSBERG 플로루 스위치

옵션 부품

HONSBERG의 FW1 플로우스위치의 경우 연결 배선은 M12 커넥터 방식입니다. 1.2.3.4의 M12 4P 규격으로 M12 4P 커넥터를 사용합니다. 한스베르그의 정품 제품의 경우에 품번은 K-PU-02SG와 같이 품번을 구성합니다. 아래 케이블 구성표를 참조로 합니다. 케이블의 경우 Female 타입을 사용합니다 FW1 플로우 스위치는 Male 핀입니다. 플로우스위치의 커넥터는 국내산 제품도 호환이 가능합니다. 삼원 ACT의 품번일 경우에는 M12S-G43-2 (2=길이는 사용자의 주문에 따라 더 길어질 수 있습니다) 스트레이트 형이고 L자 타입의 경우 HONSBERG의 정품 품번은 K-PU-02-SW와 같이 품번이 구성됩니다. 삼원 ACT의 경우 M12S-F43-2와 같은 품번으로 구성하시면 되고 오토닉스 제품의 경우 CLDH4-2 제품 또는 CIDH4-2와 같이 M12 4P 일자 또는 기역자 타입으로 사용하시면 됩니다.

M12 콘넥터 옵션
