개요
OMRON 타이머 H3CA 시리즈입니다. H3CA 시리즈는 2025년경 생산 종료 예전된 제품입니다. H3CA 시리즈는 8P 타임과 11P 타임이 있습니다. H3CA-A 타입은 11핀 타입이고 H3CA-8 타입은 8P 플러그 소켓 타입입니다. H3CA타입의 전원 전압은 8P는 개별 전압 11P의 경우 AC.DC 프리 전압의 타이머로 AC24~240V 그리고 DC 24~240V 겸용의 제품입니다. 전원전압 사양은 카탈로그 자료 참조 합니다. 타이머의 동작 모드는 8종류로 사용이 가능한 타이머입니다.
내용

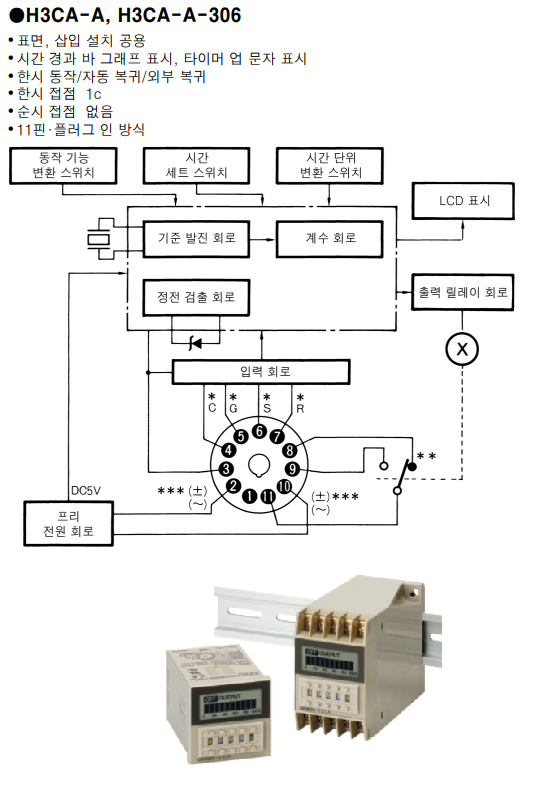

오므론의 H3CA 시리즈 품명은 H3CA-A 타입과 H3CA-A-306 타입의 경우 패널 내부 또는 외부에 장착이 가능한 제품으로 11P 소켓을 사용합니다. H3CA-FA 품번과 H3CA-FA-306 제품은 패널형 타이머 전용 제품으로 상부에 조임 단자가 있습니다. 품번입니다. 이 제품의 핀 수는 11P 타입의 타이머입니다. 그리고 8P 타입의 타이머의 종류는 H3CA-8.H3CA-8-306.H3CA-8H.H3CA-BH-306 시리즈의 경우에는 전부 8P 타입의 타이머입니다. 동작모드는 플리커 동작 모드 및 ON DELAY모드 동작. 신호시작에 의한 모드 신호에 의한 파워 오프 타이머모드(전원 OFF 타이머는 아닙니다) 외부 신호에 의한 OFF 딜레이 기능입니다. 신호에 의한 ON과 OFF 딜레이 동작 모드 등은 모드선택으로 사용 가능합니다.
대체기종
OMRON 타이머 H3CA의 경우 2025년 단종 예정의 제품입니다. 대체기종으로는 오토닉스의 LE4S 타이머입니다. 오토닉스 타이머 LE4S의 경우 OMRON의 H3CA 시리즈의 타입 레인지 0.1초에서 9990시간의 범위이지만 LE4S의 경우 타이머의 경우에는 0.001초까지 세분화한 제품으로 시간 선택 폭이 넓습니다. LE4S의 제품은 신호에 의한 ON.OFF동작 모드 그리고 ONE-shot 출력 기능 및 트윈타이머 제품 기능까지 세분화되어 있습니다. 또한 설정 데이터를 작업자가 임의로 변경할 수 없도록 lock 장치를 사용할 수도 있습니다.식인성에 대하여 백라이트 기능을 선택하여 사용 할 수 있습니다.
위의 제품 회로도에서 보면 LE4S의 접속 회로도는 제품 시리즈에 따라서 전원 스타트 방식과 외부 신호에 의한 스타트 방식 그리고 출력 접점의 종류가 다릅니다.LE4S의 모드 선택의 방식은 15가지 내외의 출력 사용 모드를 선택할 수 있습니다.
오토닉스 LE4S 타이머 카탈로그 자료 참조 합니다.
오토닉스 LE3S 타입도 가능하나 생산이 종료 되였고 LE4S 타입으로 자료 확인 합니다.
LE3S 타이머 사용법
개요 오토닉스의 LCD타입의 생산종료된 디지털 타이머입니다. 8 PIN 소켓 타입의 타이머로 설정 방법은 썸힐(BCD스위치) 타입으로 LE3S 시리즈는 LE3S.LE3SA.LE3SB 시리즈등이 있습니다.전체 시르지 생산
fasystem.tistory.com
오므론 H3CA 카탈로그 자료 참조 합니다.
