FX4 구형과 FX4M신형

개요

카운터와타임어 겸용 기능이 있는 오토닉스 제품의 구형과 신형의 차이점과 사용법입니다. 구형의 품번은 FX4이고 신형은 FX4M입니다. FX4M 신형 카운터. 타 임어 설정 가능한 자릿수가 4자리일 경우에는 FX4M-1P4,6자리일 경우에는 FX6M 시리즈로 사용합니다. 표시방식 4단 표기 방법은 4 digit 7 세그먼트 LED 동작방식입니다 카운터기능으로 가산기능과 감산기능을 선택하여 사용합니다. 타이머 모드에서는 가감산 타이머로 사용 가능합니다. 가산, 감산 타 임어와 카운터 겸용기능을 가지고 있습니다. 카운터로 사용 시는 타 언어 기능 사용 못하고 타 임어로 사용 시는 카운터 기능을 사용하지 못합니다.

내용

카운터 모드 또는 타이머 모드에서의 출력동작내용은 카탈로그 자료 참조 합니다.각 모드는 정해진 파라미터 값에 의하여 동작합니다. POWER ON DELAY, FLICKER 등의 동작 모드를 확인합니다. FX4M의 전원전압은 100-240 VAC~ 50/60Hz, 제어출력의 모드는 Relay 출력형이고 SPDT(1c) 1개 기본형에서 2개 2 출력으로 선정할 수 있습니다.

FXM 시리즈 인증

인증 내용에서 구형 FX4에는 없는 인증이 신형FX4M 에는 인증이 있습니다.

FX4M-1P4

PRESET 기능의 FX4M-1P4

FX4M-I4

토탈 기능의 FX4M-14위에 사진에서 보듯이 FX4P-1P4는 일단 출력의 카운터/타 임어이고 FX4M-I4 제품은 출력은 없고. 토털 기능만 가능합니다. 전압 와 행수는 카탈로그 참조 합니다.

변경 내용

내부 딥스위치 설정 신형과 구형의 단자 회로도 구성은 같으나 내부 딥 스위치에서는 변경 사항이 있습니다.기존의 FX4 제품은 FX4M-1P4로 선정하여 사용하고 구형 딥스위치의 위치는 변경을 합니다.

딥스위치 설정변경

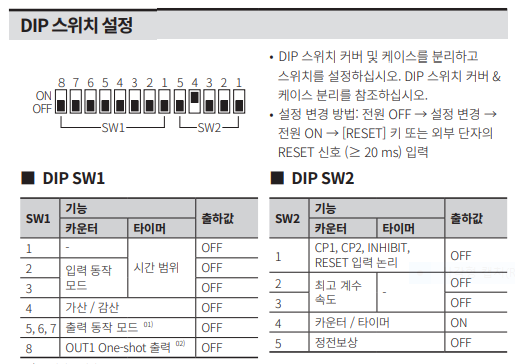

구형과 신형에서 구형과 신형의 정전 보상 기능 사용 유무 설정 방법입니다. 구형 FX4는 스위치 그룹에서 SW2 에 5번에서 선택하였지만 신형 FX4M-1P4의 경우 정전 보상기능은 SW2의 4번에서 선택합니다. 정전 보상기능을 사용하지 않으면 전원 OFF시 진행하던 카운터나 타 임어의 값이 새로 ON시 초기 상태에서 시작되고 정전 보상 기능을 사용하면. 사용 중 전원이 OFF 되어도 그 값을 유지하고 있는 기능입니다. 딥스위치의 변경 내용은 아래 사진과 같습니다.

신형 FX4M 시리즈

위에는 FX4M-1P4 신형 버젼의 딥스위치 구성 모드입니다. 아래는 구형 FX4제품의 내부 딥스위치 구성입니다.

구형 FX4 시리즈

신형과 구형의 카다로를 참조합니다

FX.fXH 구형 카다로그

0.59MB

구형 FX 시리즈 카탈로그 참조 합니다.구형의 경우 단종 되어서 더이상 생산되지 않는 품목입니다.

FXM 사용자 메뉴얼

1.22MB

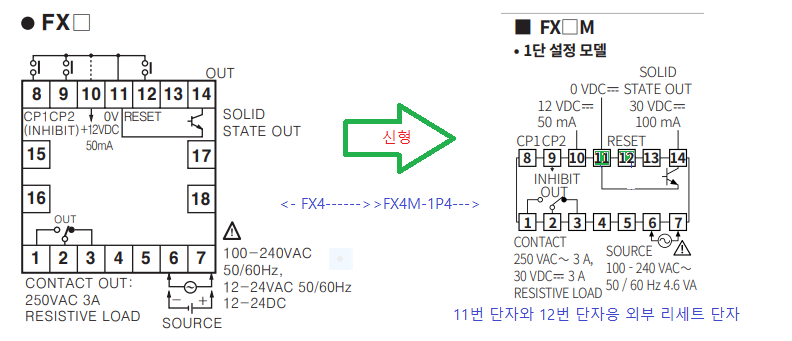

FX4M.FX6M 카다로그 참조 합니다. FXM 카탈로그는 신형 2022년 이후 제품이고 FX는 구형으로 생산이 종료된 제품의 카탈로그입니다. 신형과 구형의 단자 배치도 신형과 구형의 단자위치는 변한 것이 없습니다.

신형과 구형의 차이

FX4와 FX4M의 차이에서 위에 사진에서 보듯이 FX 업그레이드 버전인 F4XM-1P4의 단자 배열에는 큰 차이가 없습니다.
신형 FX4M-1P4.FX6M-1P4.FXM 시리즈의 주요 특징에 대한 내용입니다.
