개요
오토닉스의 소켓 타입 디지털 타이머에 관련된 내용입니다. 이전 버전 FS4E 시리즈에서 신형 FS4E-1P4로 제품이 업그레이드되었습니다. FS4E-1P2는 DC24-48 VDC 사양과 AC 타입 FS4E-1P4 타입 등으로 선정할 수 있으며 가산과 감산 타이머로 사용할 수 있습니다. 주요 기능은 POWER ON DELAY 기능과 FLICKER 기능을 사용할 수 있는 제품으로 신형 제품과 구형 제품을 대체하여 사용할 경우 내부 딥스위치의 변경 내용을 확인하고 8P 소켓에 적용하여 사용합니다.
내용

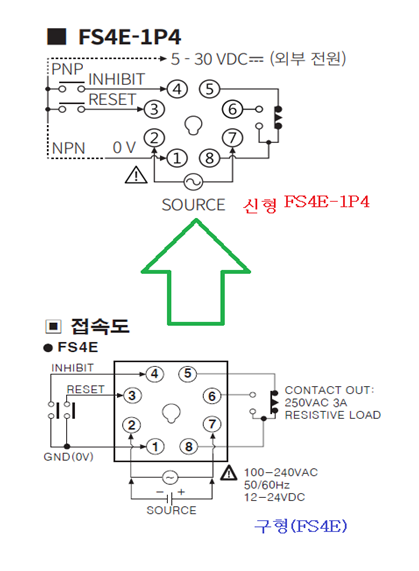

회로도 관련 내용은 아래 첨부한 그림에서 보면 신형과 구형의 회로도창을 알 수 있습니다. 사진에서 보듯이 주요 핀 수는 같으며 기존에 소켓을 그대로 사용할 수 있습니다. 단지 NPN (1번). PNP(4번) 핀번을 확인합니다. 또한 구형 FS4E와 신형 FS4E-1P4는 내부 딥스위치가 다릅니다. 주요 동작 모드는 변경을 하여야 동일한 기능으로 사용 가능합니다. 내부 딥스위치의 기능은 아래 사진을 참조합니다.

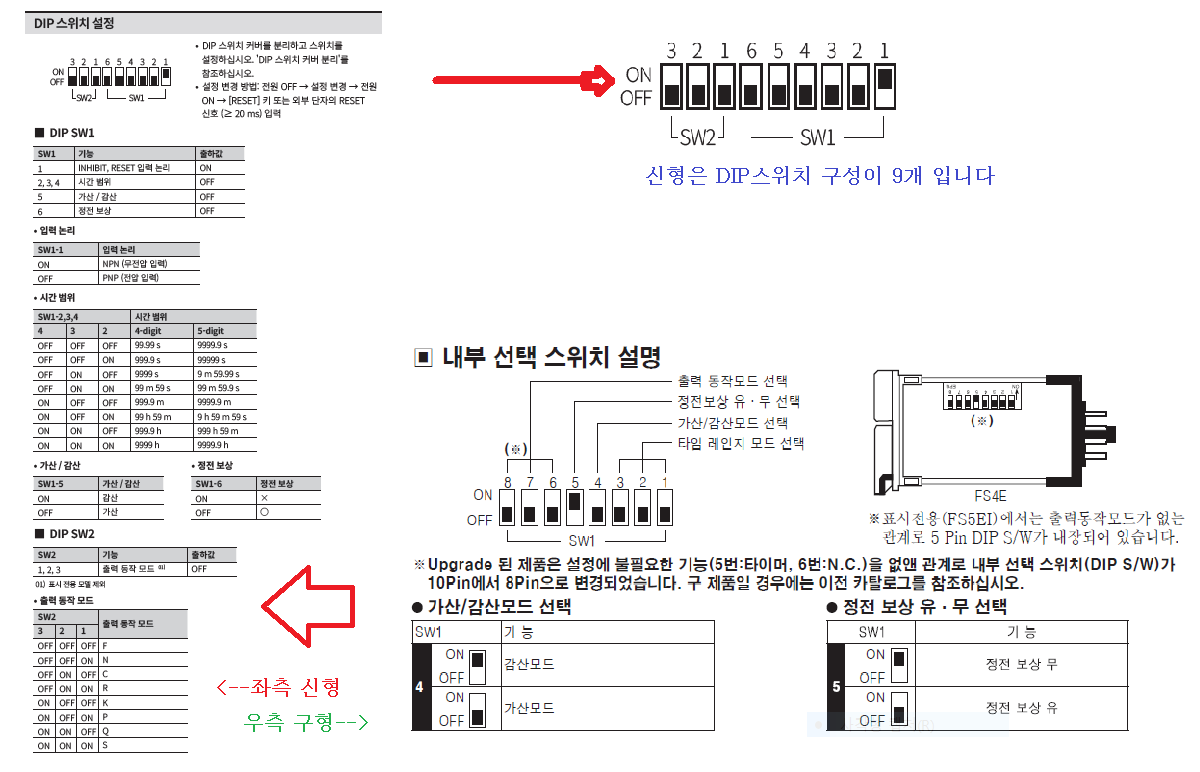

내부 딥 스위치의 내용은 아래 사진을 참조합니다.
구형 딥스위치의 기능 설명 FS4E 품번의 내부 딥스위치 내용은 아래 사진을 참조합니다.
설명
사진에서 보듯이 FS4E 제품은 20여 년 전에 최초 출시부터 한 번의 업그레이드 버전과 2022년 형 최근제품까지 있습니다. 초장기 버전과 업그레이드 버전은 생산이 종요되었고 업그래이드 버전 FS4E-1P4로 사용합니다. 오토닉스 카탈로그에 보면 제품항상을 위해 변경될 수 있다는 문구가 있습니다. 초창기 FS4E 제품은 내부 딥스위치가 10개 업그레이드 버전 FS4E는 8개였습니다. 내부 딥스위치는 SW1과 SW2로 (9개) 구성되었습니다. 신형은 SW1 이 1.2.3.4.5.6.번까지 구성되어 있고 구형 SW1은 1.2.3.4.5번까지 구성되어 있습니다. 신형 SW1에서는 입력논리 (무전압 입력 예를 들어 마이크로 스위치, PB스위치등 접점 신호로 동작하는 입력 논리입니다.
기본적으로 무전압 입력 방식은 NPN으로 설정됩니다.) 만약 스위치 입력 신호가 PNP 방식의 근접스위치 일 경우는 SW1에서 1번을 OFF 쪽에 놓습니다. 그리고 SW1번에서 2.3.4번은 시간의 범위를 설정해 주는 딥스위치입니다. SW1번에서 5번 항은 입력신호에 대한 값을 더할 것(가산)인가 아니면 뺄(감산)것인가를 설정해 주는 딥스위치입니다. 가산의 경우 OFF. 감산으로 할 것이면 ON으로 놓습니다, 중요한 것은 딥스위치 변경 시 전원을 넣지 않고 하는 게 좋고 딥스위치 변경 후 전원을 연결한 후 꼭 RESET 스위치를 눌어 주셔야 변경 세팅이 완료됩니다.
FS4E-1P의 ONE-short 출력 시 보륨으로 출력 시간을 조절할 수 있습니다.
FS4E 카탈로그와 신형 FS4E-1P 시리즈 카탈로그 자료를 참조합니다.
신형 FS4E-1P4 제품의 주요 특징
디스플레이 표시방식은 4 digit 7 세그먼트 LED입니다. 입력 동작방식은 접점 입력등의 방법으로 가산이나 감산 기능을 사용할 수 있으며 출력동작 방식은 POWER ON DELAY, FLICKER 기능이 있습니다. 스타트시간동작 POWER ON START으로 전원 투입과 동시에 동작하며 가산이나 감삼 모드로 진입합니다. 취부 방식은 8 Pin 플러그 사용 합니다. 오토닉스 PS-08.PG-8 상당의 타 임어 소켓을 사용하여 접속합니다. 제어출력은 Relay 접점 출력으로 SPDT(1c) 1개 (전압 출력은 없습니다=전압출력 시 외부전원에 릴레이 접점을 이용하면 사용 가능) 보호구조 : IP20(전면부)입니다.
대체기종
일본 OMRON사의 H5CN 타 임어 오토닉스로 대치 사용 가능합니다. OMRON H5CN TIMER ( 생산종료됨) 대치 사용 제품 (주)오토닉스 FS4E-1P 시리즈 H5CN-XAN. H5CN-XANM.H5CN-YAN. H5CN-XANS. H5CN-XBN. H5CN-XBNM. H5CN-YBN 위 제품 모두 단종되었습니다. 오토닉스 FS4E-1P4로 대치 사용할 수 있습니다.
H5CN 시리즈는 오토닉스의 FS4E 시리즈 또는. CT4S.CX6S 시리즈 등으로 대체 사용 합니다.
