개요
OMRON의 포토센서 E3Z 시리즈의 경우에는 OMRON 센서 기술로 다기능을 가지고 있는 센서로 투광정지 기능 및 투광량 변환기능 및 자기 진단 기능등이 있습니다 센서 타입은 소형이면서 직접 반사형 타입과 회귀 반사형 타입 그리고 투수광 타입 등의 센서 라인업을 구성하고 있습니다. E3Z-LS 타입의 경우에서는 검출하고자 하는 환경에서 배경 색의 영향을 받지 않고 광택이 있는 현장에서도 안정적으로 동작할 수 있는 센서 타입입니다. 자료는 첨부한 카탈로그 참조 합니다.
제품
제품 시리즈에서 E3Z에서 투과형 타입과 회귀반사형 타입 그리고 확산 반사형 타입 등으로 선정할 수 있습니다. 또한 부가 기능 옵션으로 자기 진단 출력 기능을 부착할 수 있으며 투광 정지 기능옵션과 광량 변환 기능을 부착할 수도 있습니다. 출력 형태는 NPN 출력과 PNP출력형으로 선정할 수 있습니다. 배선 방식에서는 배선인출 2M 방식으로 기본 선정할 수 있으며 커넥터 방식의 경우 M12 커넥터 타입에서부터 M5 커넥터 방식 그리고 M8커넥터 방식등의 커넥터를 선정할 수 있습니다.
기타

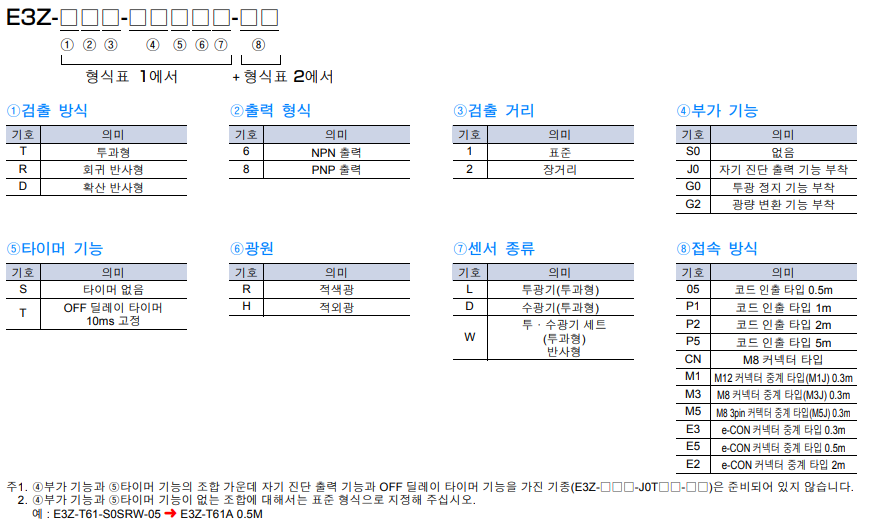

E3Z-LS센서 E3Z센서에 이어서 E3Z-LS 타입의 센서의 형번 구성은 아래 사진을 참조 합니다.리드선 타입과 커넥터 배선 타입 등에 관련된 내용은 첨부한 카탈로그 자료를 검토합니다.
E3Z OMRON 센서 카탈로그 자료 참조 합니다.
일본 OMRON의 경우 중국고장에서 생산 하는 경우가 많이 있습니다. E3Z 시리즈에 대한 국내 호환 가능한 제품은 오토닉스의 BJ 시리즈입니다. BJ 시리즈와 BJN 시리즈등 자료는 아래 링크 자료 참조 합니다.
오토닉스 BJ 시리즈
BJ1M-DDT 포토센서 개요 제조사 오토닉스의 BJ 시리즈는 일반형 포토센서 BJ시리즈와 반투명체 검출용BJN.그리고 내유성기능을 강화한 BJR 시리즈등으로 제품을 선정 할 수 있습니다.또한 BJG30-DDT제
fasystem.tistory.com
아래 자료는 OMRON의 포토센서 E3Z-LS 관련 카탈로그 자료 입니다.
E3Z-LS 센서 카탈로그 자료 참조합니다.
E3Z카탈로그 시리즈 내용 OMRON 카탈로그 자료를 참조 합니다.
