오토닉스 BJ 시리즈

BJ1M-DDT 포토센서

개요

제조사 오토닉스의 BJ 시리즈는 일반형 포토센서 BJ시리즈와 반투명체 검출용BJN.그리고 내유성기능을 강화한 BJR 시리즈등으로 제품을 선정 할 수 있습니다.또한 BJG30-DDT제품의 경우 직접 반사형으로 투명체 검출용 포토센서 입니다.

특징

오토닉스의 BJ 시리즈는 W20XH32X길이 10.6mm 의 소형 사이즈이지만 IP규격은 IP65에 해당되는 제품입니다 또한 장거리 검출용 의보호 구조는 커넥터 타입으로 선정할 경우 IP등급은 IP67등급에 해당됩니다.투명체 검출용 제품인 BJG30-DDT제품을 제외하고 BJ시리즈에는 검출거리를 조정 할 수 있는 감조 조정 볼륨이 내장되여 있습니다.이러한 볼륨조정기능은 포토센서의 검출 동작에서 불필요한 배경으로 부터의 영향을 줄일 수 있습니다.BJ 시리즈는 자체 전원 역접속에 대한 보호 회로를 내장했고 출력의 단락과 과전류에 대한 보호 회로를 채용한 제품 입니다.출력의 선택 모드는 NO.NC 모드를 간단하게 선택할 수 있는 입광시 ON.또는 차광시 ON을 선택할 수 있는 출력 동작 모드가 있습니다 (Light ON 또는 Dark ON).오토닉스 BJ시리즈는 내노이즈 특성과 외란광으로 부터의 간섭을 최소화한 제품입니다.또한 LCD판이나 PDP.등과 같은 유리계통의 재질을 검출할 경우 미소 Spot기능으로 검출할 경우 적외선 LED 빛을 육안으로 확인 할 수 있는 BJ 시리즈중에 BJN 시리즈로 선택을 하면 육안으로 검출체에 투사되는 LED빛을 보면서 검출 물체의 검출을 세팅 할 수 있습니다.검출 최소 물체의 경우 일반 전선의 나동선과 같이 0.2mm또 검출 가능한 제품 입니다.

BJ시리즈

제품

장거리 검출용

고성능 렌즈 채용으로 장거리 검출 실현.장거리 검출 : 투과형 15m, 확산 반사형 1m, 미러 반사형 3m(MS-2A).M.S.R.(Mirror Surface Rejection)기능 내장(미러 반사형).최장 15M 장거리 검출(고성능 랜즈채용).투수광 형태의 : 확산반사형 1M,투과형 15M, 편광미러반사형(MS-3S: 5M).고무 사출에 의한 방수보호구조 실현(IP67).Compact size : 20(W)×10.6(L)×32(H)mm.Light on/Dark on 출력모드 선택 가능.전 기종 감도조정VR 내장 (감도조절로 검출 거리조절할수 있으니 특성데이터를참조要).출력 단락및 과 전류보호, 전원 역접속 보호.자동 상호 간섭 방지 기능(직접반사형, 편광미러반사형).우수한 내 노이즈 및 내 인버터 외란광 특성.M.S.R(Mirror Surface Rejection) 기능.

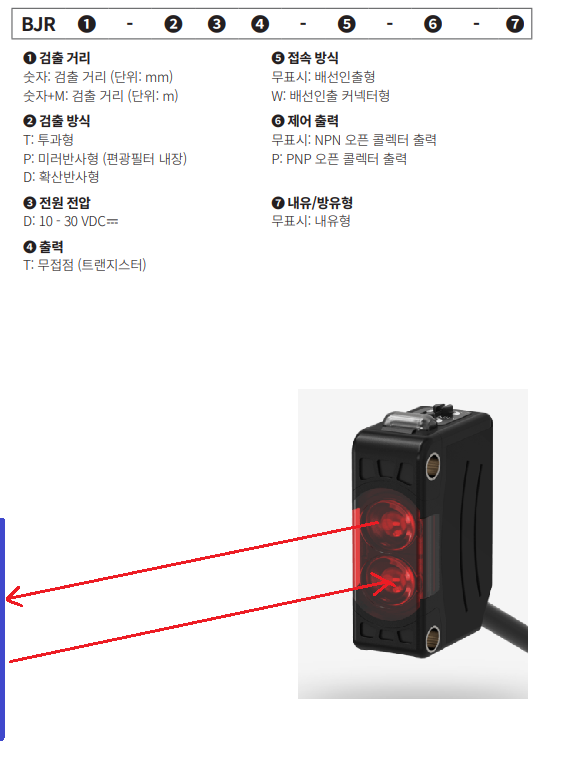

BJR 주문 형번

BJ 포토센서 카다로그.pdf

0.50MB

대체 기종 해외 제품 대치 가능합니다 .

오토닉스 BJ1M-DDT.BJ1M-DDT-P.BJ300-DDT.BJ100-DDT.BJ1M-DDT-P.BJ15M-TDT.BJ15M-TDT-P.BJ10M-TDT.BJ10M-



TDT-P 각 시리즈별 대체 가능 품번

日本 DAKEX제품 그리고 OMRON 제품 비교 일본 DAKENAKA SEEKA 제품의 GTIN SERIES와 호환가능함. GTIN SERIES.GTIN --검출거리 1M .GTISN --검출거리 1M.GS5SN--검출거리 70MM 직접반사형.GT3N--검출거리 7M 투수광형.GT3RSN--검출거리10M투수광형-.GKS-T15F-검출거리15M 투수광형.GKS-T10RF-검출거리10M투수광형.YAMATAKE.일본 야마다케 제품과 호환사용가능함.HPA- G SERIES와 대치 사용가능함.CE인증품.HPA-G11---직접반사형 검출거리 500MM.HPA-G21---직접반사형 검출거리 500MM- HPB SERIES와도 오토닉스 제품 호환사용 가능합니다. HPB-T1 검출거리 10M 투수광형센사.HPB-T2 검출거리 10M 투수광형센사PNP형.HPB-P1 검출거리 2.5M 미러반사형센사-NPN형.HPB-P2 검출거리 2.5M 미러반사형센사-PNP형.HPB-A1 검출거리 2.5M 직접반사형센사NPN형.HPB-A2 검출거리 2.5M 직접반사형센사-PNP형.그외 YAMATAKE. HPJ SERIES등과 호환가능한 제품등 있습니다. BJN50-NDT.반투명체 검출용 검출방식 : 협시계 반사형.검출거리 : 30~70mm 검출물체 : 불투명체, 반투명체(최소검출물체:0.2mm 이상(구리선)).광원 : 적색 LED(650nm).응답시간 : 1ms 이하 전원전압 : 12-24VDC 10%(리플 P-P: 10% 이하).동작모드 : Light ON/Dark ON(스위치).제어출력 : NPN 오픈 콜렉터 SENSOR.

오므론 E3Z 포토센서

OMRON .E3Z



단어정의 :포토센사에 관하여 :광(光).을 응용한 광전센서.포토센사는 광을 매체로 하여,물체의 유,무.물체의 통과여부, 물체의 대소구분. 물체의 명암.또는 색소.등을 빛을 매게체로 하여 검출하여,증폭회로를 거쳐 다양한 출력방식으로 동작합니다.포토센사의 검출형태에 따라서직접 반사형,미러반사형,투수광형 형태로 나뉘여 짐니다.또한 높은 응답속도를 가지고 있습니다.또한 검출형태빛 검출 방법에 따라 검출 물체의 대상체가 틀려 질수 있으므로.센서의 선택과정에서 KNOW HOW가 필요합니다.어떠한 형태이던 포토센사는 검출 물체와 비 접촉식으로 검출합니다.

포토센사의 작동원리 발광다이오드 LED(Light Emitting Diode).는 일정한 전압에 일정한 전류를 흘려 보내면 빛을 발산하는는 다이오드를 말합니다.즉 LED는 일반적으로 갈륨(Ga).이 주성분이며,각 재료의 조합비에 따라 빛이 색이나 파장이 달라지며,일반적으로 포토센사는 발광다이오드를 이용합니다.

BJR 카탈로그.pdf

0.43MB
