개요
파나소닉 마이크로 포토센서에 대한 내용입니다. 제품 시리즈로는 MICRO PHOTO SENSOR Panassonic PM2 제품 시리즈가 있습니다. 각 사양별 내용은 첨부한 카탈로그 자료를 참조합니다. PM2 타입의 경우에는 배선용 커넥터를 연결할 경우 배선인출 방식의 커넥터와 일반 커넥터가 있습니다. PM2시리즈는 국산 오토닉스 제품으로 대치 가능 합니다. 취부 형태별. 센서 전압별 사양 동일합니다. 2015년 포스팅 자료로 일부 제품은 2023년 현재 업그레이드되었습니다.
내용
PM2 SERIES.PM2-LH10 타입의 경우 기본적으로 NPN오픈 콜렉터 출력형의 마이크로 포토센서 제품입니다. TOP센싱 타입으로 검출 시 동작하는 라이트온 타입입니다. DARK ON 타입의 경우에는 PM2-LH10B타입으로 선정하면 반대동작 모드의 마이크로 포토센서입니다.PM2-LF10의 경우에는 전면 검출 방식의 NPN오픈 콜렉터 출력형의 포토센서이며 LIGHT ON 타입의 센서 입니다. PM2-LF10B타입은 다트온 타입의 마이크로 포토센서 입니다.PM2-LL10타입 역시 NPN오픈 콜렉터 출력형이며 라이트온 타입의 포토센서 입니다. PM2-LL10B의 경우에는 다크온 타입으로 반대 동작을 하는 센서 입니다. PM-K53.PM-K53B타입등의 모양은 영어 K타입으로 NPN오픈 콜렉터 출력의 센서이며 B타입의 경우 동작이 반대 동작을 하는 포토센서 입니다. PM-L53.PM-L53B과 같은 포토센서의 경우에는 L형 타입의 포토센서이며 T형 타입의 포토센서는 PM-T53.PM-T53B 등이 있습니다. PM2 사진 참조 합니다.
기타
파나소닉 마이크로 포토센서의 대치품에서 국내 제작 제품으로 국산 오토닉스. 건흥전기 제품등이 대치 가능합니다 여기서는 오토닉스 BS5 대체 시리즈입니다.
마이크로 포토센서 비교
개요소형 마이크로 포토센서에 대한 내용입니다. Micro Photo sensor의 경우 일본 OMRON을 비롯하여 TAKEX 제품과 SHAP제품등이 있으며 국내에는 오토닉스 제품과 건흥전기등에서 판매하는 제품과 중국
fasystem.tistory.com
내용에 관련된 링크 자료는 첨부한 링크 자료에서 중국산 마이크로 포토센서와 일본산 제품 그리고 국산 제품을 확인합니다.
오토닉스의 마이크로 포토센서 BS5-K2M 시리즈에서는 배선을 할 경우 자체에 납땜을 하거나 CT-01과 같은 전용 커넥터를 사용하거나 리드선이 연결된 CT-02 1M 와 2M 중에 길이를 선정하여 커넥터와 접속하여 리드선 배선을 할 수 있습니다.

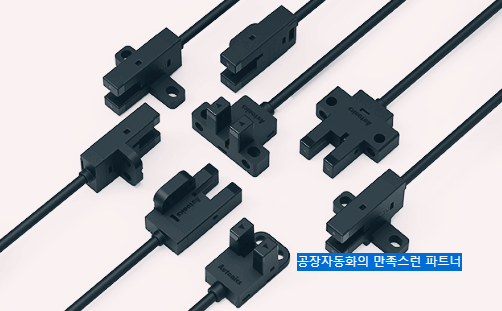

BS5시리즈 제품 특징 BS5 Series. 홈 깊이 9mm 포토마이크로 센서포토마이크로 센서 BS5 시리즈는 총 8가지 외형(K, T, L, Y, V, F, R, TA형)으로 설치 환경에 맞게 다양하게 선택하여 사용할 수 있습니다. 커넥터 타입과 배선 인출형 방식을 선택하여 주문 사용 할 수 있습니다. 단차를 최소화한 디자인으로 이물질에 의한 오작동을 최소화하고 여러 방향에서 확인이 가능한 LED 동작 표시등으로 시인성을 확보하였습니다.
오토닉스 BS5 카탈로그. 2023년도 카탈로그를 참조합니다. 포토마이크로 센서 BS5 시리즈는 총 8가지 외형(BS5-K, BS5-T, BS5-L, BS5-Y, BS5-V, BS5-F, BS5-R, BS5-TA형) 더욱 다양한 제품으로 판매되고 있습니다.
