개요
로터리 엔코더 바우머 (BAUMER) ITD 시리즈 국산 대치 관련 자료입니다. 바우머의 ITD21A4Y21 타입의 로터리 엔코더는 인크리멘탈 타입의 로터리 엔코더입니다. 엔코더의 외형은 54mm이며 Hollow shaft 타입으로 중공축형의 로터리 엔코더입니다. 홀의 내경은 10파이 12파이 14파이 형태의 Shaft type으며 최고 회전 속도는 8000 rpm입니다. 바우먼 로터리 엔코더는 중공업용에서 실시간 이더넷 통신이 가능한 타입까지 다양한 제품군이 있습니다.
내용
산업용 인크리멘털 타입과 앱솔루트형 그리고 비 접촉식으로 자석 감지형의 엔코더로 베어링이 없는 엔코더 또한 서보의 동기용의 엔코더까지 특수 엔코더 전문회사 BAUMER 제품입니다. 홀의 치수는 아래의 형번 표시와 같이 10파이. 12파이 14파이로 주문 가능하며 보호 기능은 IP65등급입니다. ITD21 A4 Y21 200 펄스 250 펄스 그리고 6000 펄스까지 다양한 분해능의 옵션이 있으며 품번에 관련된 펄스자료는 첨부된 카탈로그 자료에서 확인 합니다.
대체품
바우머 로터리 엔코더중 일부분 ITD 시리즈 인크리멘탈 방식의 로터리 엔코더의 경우 오토닉스의 E58 시리즈와 호환이 가능합니다. E58시리즈 엔코더는 축형 타입에서부터 중공축형 , 중공축형 빌트인 타입 등으로 다양한 옵션으로 주문이 가능한 제품입니다. E58 SC6-1000-3-5-24-C와 같은 형번을 구성할 경우 1000 펄스의 로터리 엔코더로 출력은 토템풀 출력형에 엔코더의 전원 전압의 범위는 12~24 VDC 사양입니다 또한 C 옵션은 엔코더 후면의 후면 배선 인출형의 커넥터 타입의 로터리 엔코더로 별도의 엔코더 케이블을 옵션으로 선택하여 사용합니다. 커넥터의 품번은 오토닉스의 CID6 S-2. 와 같은 타입으로 주문이 가능하고 2M.5M.10M.15M 배선길이에 따라 주문이 가능합니다. 만약 품번을 라인드라이브 형태의 제품인 E58 SC6-1000-6-L-5-C와 같은 형번으로 주문할 경우에는 커넥터는 CID9 S-5와 같이 9핀 커넥터를 사용합니다. 커넥터의 배선길이는 라인드랑 브 출력형의 경우 2M.5M.10M 등으로 주문 옵션으로 선택이 가능합니다. 오토닉스의 E58시리즈 엔코더는 유럽산 엔코더와 호환이 가능한 기종으로 인크리멘탈 방식의 로터리 엔코더와 호환이 가능합니다. 커넥터와 기타 사양에 관련된 오토닉스 카탈로그 자료 참조합니다.

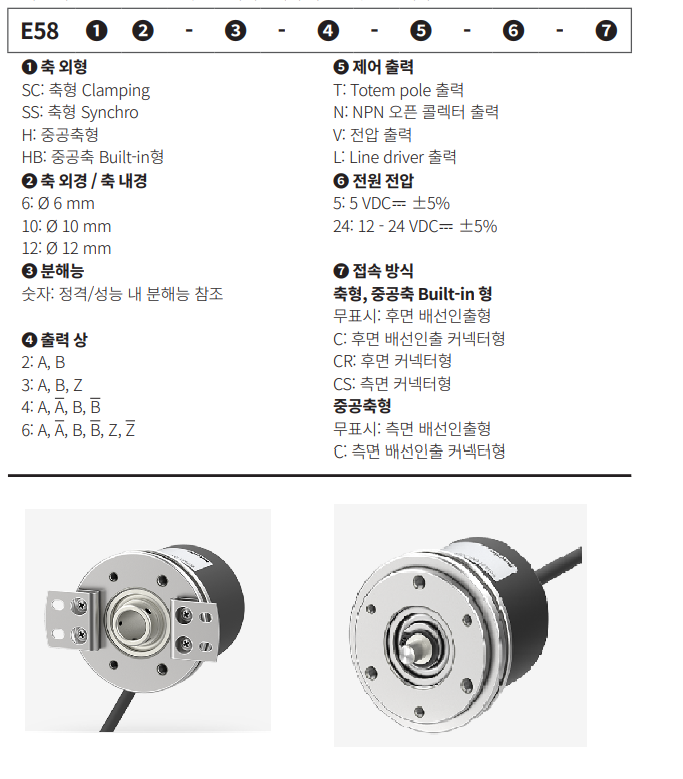

E58시리즈 오토닉스 엔코더 주문형번을 참조 합니다.
엔코더 용어
엔코더 용어
개요 엔코더는 기계식 운동을 전기적 신호로 변환해 주는 부품으로 광학식의 Incremental 방식과 Absoulute 타입과 마그네틱 자기식 방식의 Magnetic Enocoder인 Resolver. 수동 펄스 출력형등이 있습니다. 엔
fasystem.tistory.com
오토닉스 로터리 엔코더 E58시리즈의 카탈로그 자료 참조 합니다,

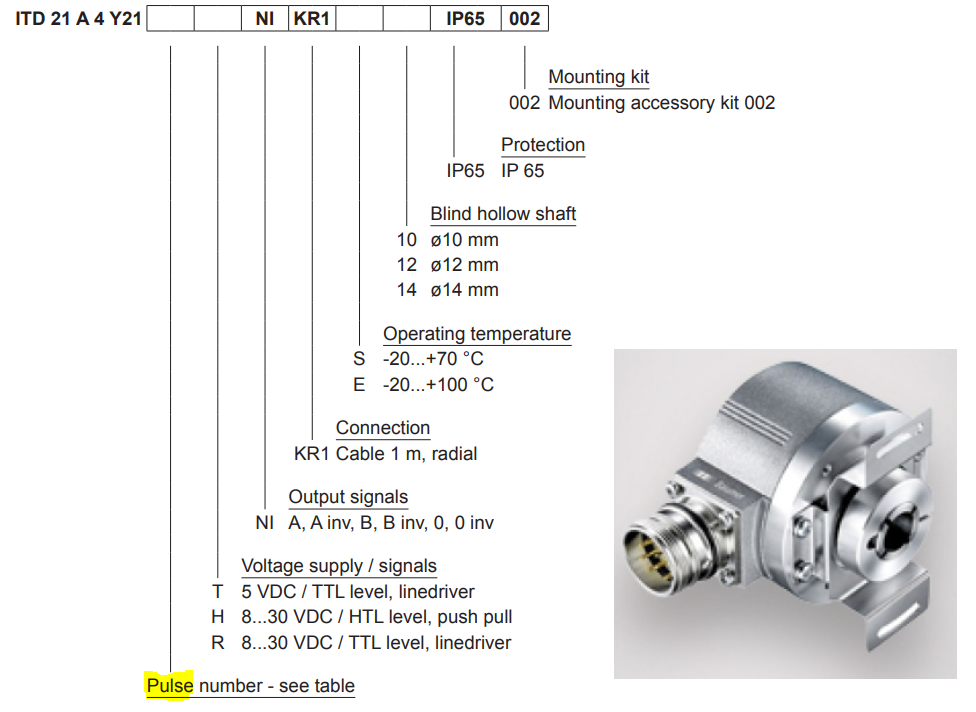

바우마 엔코더 ITD 시리즈 로터리 엔코더 주문형번 카탈로그 자료 참조 합니다.
