센서 UC250 초음파

개요

초음파 센서 제품에 대한 내용입니다. 초음파 센서 (Ultrasonic Sensor)는 일정한 초음파를 만들어 내는 초음파 소자를 내장한 컨트롤러에서 초음파를 방사하여 일정한 거리에 있는 사람이나 물체를 감지하는 방식으로 감지 거리에 대한 거리 값 또는 움직임의 속도등을 센싱 하는 용도로 주로 사용합니다. 적외선 센서는 감지하는 물체의 색상에 파장의 영향을 받아 검출 거리가 짧거나 길어질 수 있지만 초음파 센서의 경우에는 검출 물체의 색상은 검출에 있어서 영향이 없습니다. 따라서 투명한 물체에 대해서도 적외선 센서에서의 문제점은 없습니다. 다만 초음파의 특성상 진공 라인에서는 사용할 수 없으며 온도와 습도에 영향을 받을 수 있습니다, 제조사의 제품 데이터의 사용 환경 조건 내에서 사용을 하여야 합니다.

내용

초음파 센서의 제조사는 다양하게 많습니다. 키엔스(keyence), PnF.BANNER.OMRON.SICK 등 메이저 센서 업체에서는 거의 모두 초음파 센서를 생산하고 있습니다. 국내에서는 동일기연에서 초음파 센서를 생산하고 있습니다. 다만 납기라든지 관련 대응은 별로 문의하여야 합니다, 모 음료 회사의 컨베이어 라인의 패티병 검출용 초음파 센서로 국내 제품을 적용하려고 업체에 연락하였지만 납기등을 문의하였지만 회신이 느려서 적용을 하지 못하였습니다. 현재의 상황은 업체에 문의해 봐야 할 것 같습니다. 국산 초음파 생산 업체 동일기연 자료는 아래 카탈로그 자료로 확인합니다.

제품

초음파 센서 PnF 제품으로 UC250-F77-EP-IO-V31 제품 품번입니다, 모 음료 회사에 페트병 검출용으로 적용된 초음파 센서입니다 한 라인에 80개씩 5라인에 사용된 초음파 센서입니다. 제조회사는 PnF 센서이며 품번은 UC250 초음파 센서입니다. 피엔에프 초음파 센서 UC250 자료입니다.

UC250 초음파 센서

PnF 초음파 센서 UC250-F77-EP-IO-V31 품번입니다. 이센서의 센싱 거리는 20~250mm이며 조절 가능한 구간의 범위는 25~250mm입니다. 검출 대상체의 색상에 영향을 받지 않는 초음파 센서로 투명병이나 페트병을 검출하는데 최적의 센서로 배선은 M8 커넥터를 사용합니다. 커넥터의 경우 피엔에프 센서 제품으로 사용할 수도 있고 오토닉스의 CLD408-2 케이블이나 스트레이트 타입으로 CID408-2로 사용할 수 있습니다. 핀 맵을 확인 후에 나머지 결선을 실행합니다. 케이블의 길이는 2M.5M 그 이상의 경우 제조 업체에 문의하여 사용합니다. 또한 케이블의 재질이 내유성일 경우 별도 문의 합니다.

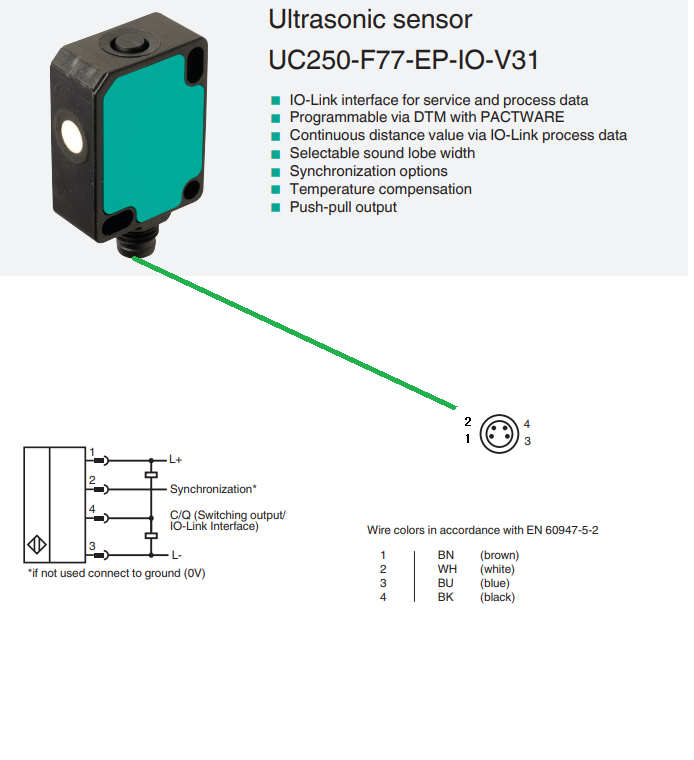

UC250 핀 맵

UC250 초음파 센서 카탈로그 자료 참조 합니다.

UC250 초음파 센서.pdf

1.28MB

초음파 센서 관련 자료

초음파 센서

초음파 센서의 경우 오토닉스에서도 신제품을 2024년도에 출시하였습니다.
