개요
터미널 타입의 릴레이입니다 IO-LINK의 R4T-16P-S 그리고 OMRON의 G6B-4BND 시리즈 그리고 오토닉스사의 ABS-S04PA-CN 시리즈 등입니다. 삼원 ACT의 R4T-16P-S 시리즈의 경우 UL인증제품의 품번은 R4T-YC-UL의 품번으로 선정하면 UL인증에 대응이 됩니다.
내용
터미널 릴레이 R4T-16P-S의 형번은 1A 접점의 릴레이 4개가 들어가 있습니다 OMRON의 G6B-4BND 역시 1A 릴레이 4개가 들어가 있습니다. 릴레이는 교체가 가능하며 R4T-16P-S의 릴레이는 전원사양에 따라 DC24일 경우에는 PANASONIC의 릴레이 품번 APAN3124 릴레이가 들어가 있습니다. 터미널 릴레이의 동작 방식은 내부 릴레이의 코일 전압에 의하여 동작합니다. APAN3112의 경우에는 DC12V이고 APAN3105의 경우 릴레이 코일 전압은 DC5V입니다. R4T-16P-S의 예전 제품에서 간혹 PA1A DC24V와 같은 릴레이가 적용된 경우도 있습니다. 동작 방식은 동일합니다. R4T-16P-S의 터미널릴레이는 드라이 접점 방식의 부품입니다. 사용장소에 따라서 고속의 스위칭이 필요할 경우에는 릴레이가 아닌 SSR 품번으로 선정할 수 있습니다. SSR의 경우에는 S4T-16PS-202D와 같은 품번으로 제품을 선정할 수 있습니다.
기타 제품
오토닉스의 집합릴레이 (터미널 릴레이) ABS 시리즈입니다. 제품 품번은 내부 릴레이의 종류에 따라서 ABS-S04PA-CN과 같은 형번을 경우에는 파나소닉의 릴레이 APAN3124 릴레이가 적용되었고 ABS-S04TN-CN의 경우에는 TAKAMISAWA의 릴레이 NYP24W-K 릴레이가 적용된 품번입니다. 그 외 NPN 또는 PNP를 COM으로 하여 제품을 선정할 수도 있습니다. 또한 스크류 타입과 히로세 커넥터 연결 방식등의 옵션도 있습니다. 내용에서 보면 알 수 있듯이 터미널 릴레이의 릴레이 코일 전압에 따라서 릴레이의 전압을 바꾸면 다양한 입력 전압으로 사용할 수도 있습니다 그러나 제조사의 품번에서 릴레이는 임의의 전압으로 교체할 경우 제품 보증이 될 수 없습니다.
AQZ202D SSR 카탈로그를 참조합니다. 삼원 ACT의 S4T-16P.R4T-16P 시리즈와 OMRON의 G6B 시리즈 그리고 오토닉스의 ABS 터미널 릴레이 카탈로그를 참조합니다.

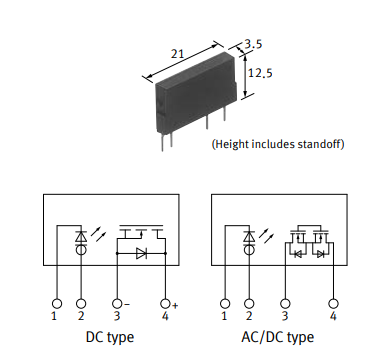

파나소닉의 AQZ202D의 SSR은 삼원 ACT의 SSR 터미널 제품인 S4T-16P-202D-UL 시리즈등에 적용된 내부 SSR 제품입니다. AQZ 시리즈는 DC전용 제품과 DC/AC겸용 제품이 있습니다. 삼원 ACT에서 적용한 AQZ202D의 경우 부하 전압은 AC/DC 전압 60V까지 사용이 가능한 SSR이며 용량은 2.7A입니다 릴레이보다 고속의 응답 속도가 요구되는 현장에 적합한 제품입니다.
