초소형 포토센서

개요

소형포토센서에 대한 내용 입니다.현장에서 근접스위치가 검출 거리에 한계가 있어 조금 더 긴 제품을 필요로 할 경우가 있습니다. 보통의 경우 M18타입의 포토센서는 시중에 많이 공급되어 있지만 M5나 6파이 8파이를 만족하는 초소형 포토센서는 많지 않습니다. 보통의 경우 SICK.OMRON.P&F 제품등이 초소형 포토센서를 생산하고 있지만 납기는 수입을 해야 하는 경우가 많습니다. 국내에서는 OMRON사의 제품이 구하기 쉬운 편이지만 대부분 생산이 종료되었거나 생산종료 예정입니다. 포토센서 지름 8mm. 5mm 등의 제품 사양입니다. 국내제품으로는 센서해드와 엠프 분리형으로 산일전기 제품이 있습니다. 기존의 OMRON 구형 E3HT 시리즈는 생산이 종료되었고 E3T 시리즈로 판매되고 있는 제품입니다.

내용

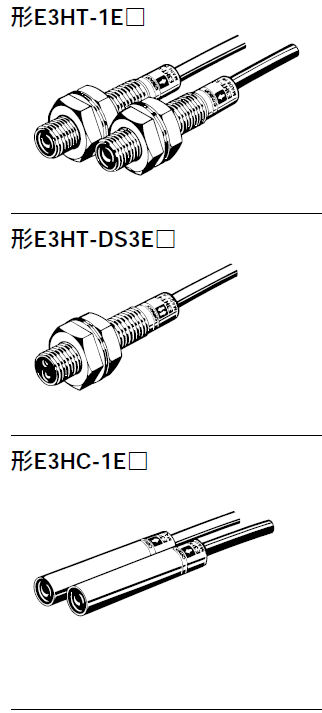

E3HT-1E.E3HT-DS3E.E3HC-1E.E3HC-DS3E 등의 제품은 8파이 원형 포토센서로 OMRON 제품인데 생산이 종료된 제품입니다. E3HT 시리즈는 단종이 되고 대체 기종으로는 E3T-CT12.E3T-CT14 포토센서 시리즈입니다. 포토센서의 크기는 M5 사이즈입니다. 검출거리는 1000mm입니다. E3T-CD11과 E3T-CD13. E3T-CD 타입은 직접 반사형 제품입니다 검출거리는 직접 반사형은 50mm입니다. E3T-CD11의 경우에는 NPN 출력형의 포토센서이고 E3T-CD13으 품번은 PNP 출력형의 포토센서로 NO 타입으로 동작합니다. 입광시 ON 동작을 합니다.

BTF 포토센서

초소형 포토센서 추가 자료 오토닉스 BTF 시리즈는 링크 자료 참조 합니다.

E3HT 포토센서 (단종)

E3T-CT12 OMRON 센서 카탈로그.pdf

0.48MB

E3T 시리즈 포토센서입니다. 카탈로그 참조 합니다 , 이 제품 역시 2023년 말 생산 종료 예정 제품입니다.

E3HF.E3HC.E3HT. 단종 모델 .OMRON.pdf

0.34MB

대체기종

초소형 포토센서의 국내 제품은 대두분 원형의 경우 18mm 크기로 초소형 제품은 많이 않습니다.18파이의 경우 오토닉스의 제품과 한영NUX 그리고 산일전기 제품등이 있읍니다.다만 8파이 원형 타입의 포토센서는 산일전기에서만 가능 합니다. 원형 E3T 제품의 국산 대응 제품은 산일전기 제품으로 사용하시면 가능합니다.

산일전기 센서 카탈로그.pdf

15.02MB

센서엠프와 해드 분리형 제품입니다.

센서 엠프의 경우 기본 타입과 SB-99 (NPN 출력형). SB-99B(PNP 출력형). 이 주파와 내 노이즈 타입의 센서 엠프를 선정할 수 있습니다. 센서 엠프와 해드 BT-8M 투수광 타입으로 사용하시면 외형 크기 8파이에 검출 거리 5M까지 가능합니다.

SB-99 주문 형번

해드와 엠프를 조합하여 사용할 수 있습니다. 해드 선정 시 5파이 제품의 경우 BR-5S로 선정하시면 5파이 포토센서로 사용 가능하고 검출거리는 30mm입니다. 나사선이 나와 있는 M5 타입으로 사용하려면 해드 품번은 BR-6M으로 선정합니다. 엠프는 SB-99로 사용합니다. (카탈로그 참조)
