SF 시리즈 밸브

개요

연우뉴메틱의 솔레노이드 밸브 SF시리즈에 대한 내용입니다. 시리즈 품번의 경우에는 SF1000시리즈 제품과. SF2000시리즈 제품. SF3000.SF4000.SF5000.SF6000 시리즈이며 솔레노이드 밸브의 전환 형태로 2위 치 싱글솔레노이드 밸브 2위 치 더블 솔레노이드 밸브. 3위 치 올포트 블록(Close Center). 3위 치 Exhaust Center로 중간 정지형 타입의 솔레노이드 밸브입니다. 및 PAB 접속등이며 전용 메니폴드에 부착할 수 있습니다. PAB접속이란 것은 비통전시 PAB가 열려 있다는 의미입니다. 이 타입의 5 PORT 솔레노이드 밸브는 SMC의 VF3000 시리즈등과 호환이 가능한 제품이며 기타 TPC의 제품 TVF시리즈나 RDS 시리즈등과 주요 치수가 동일한 제품입니다.

내용

동작 방식은 파이롯트 방식의 솔레노이드 밸브입니다. 구성 방식에서는 5 PORT 또는 3 PORT 솔레노이드 밸브로 사용자가 PORT를 BLOCK 하여 5 포트를 3 포트로도 사용이 가능한 공압 회로입니다. 연우제품에서의 인증 규격은 CE 및 RoHS 대응 가능합니다. 또한 솔레노이드 밸브의 코일에 있어서는 무극성 적용한 제품입니다. 깔끔한 디자인과 적합한 설계 기술적용으로 코일 탈부착 용이합니다. 밸브의 내부구조는 무급유 타입입니다. SMC 밸브 VF1000.VF3000 시리즈등과 주요 도면이 같으므로 호환하여 사용할 수 있습니다. SF5 시리즈 형번 내용은 아래의 사진을 참조합니다.

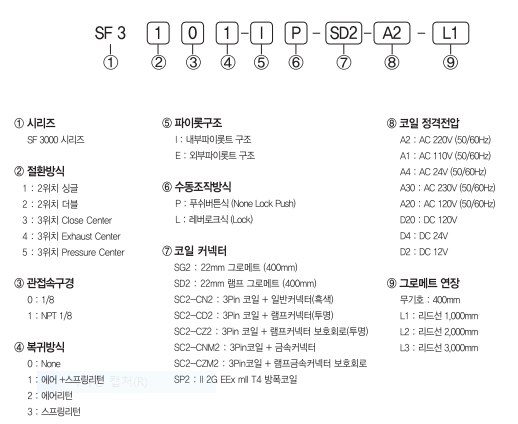

SF5000 시리즈 형번

주문 예시

솔레노이드 밸브의 형번 표기에 따라서 PT 나사와 NPT 나사는 구분하여 주문합니다.. SF5101 P-SG2-D2-L1의 밸브의 경우 밸브의 포지션은 5/2 Way 타입으로 배관경의 경우에는 Pt 3/8입니다. 싱글 타입의 솔레노이드 밸브에서 복귀 동작은 스프링 리턴 방식으로 동작합니다. 따라서 정전 등의 현상이 발생하게 되면 싱글 타입의 경우에는 스프링에 의하여 리턴이 되기 때문에 안전등의 문제가 예상된 경우에는 더블 타입의 더블 솔레노이드 밸브를 사용하여야 합니다.

공압 기호 자료실

더블 솔레노이드 밸브의 경우에는 스프링 리턴 방식이 아닌 반대쪽의 코일에 통전을 하여야 공압 회로가 변경되는 메모리 타입의 밸브입니다. 따라서 정전 등의 현상이 발생하여도 리턴되지 않습니다. 싱글 솔레노이드 밸브 형식으로 배관경은 Pt 3/8입니다. 코일의 경우 그로메트 일반형과 램프 커넥터 방식등 방폭 코일 옵션 부분도 검토하여 선정하도록 합니다.

SF3000 시리즈.pdf

3.61MB

SF3000 시리즈 카탈로그 자료를 참조합니다.

SF3000 시리즈

SF2000 시리즈 밸브 카탈로그 자료 참조 합니다.

SF2000 시리즈.pdf

3.58MB

SF2000 시리즈 카탈로그

SF5000 시리즈.pdf

3.60MB

SF5000 시리즈 카탈로그 참조 합니다. 연우뉴메틱의 솔레노이드 밸브 형식에서 작동 방식으로는 Internal pilot override valve 방식입니다. 밸브 형번의 예를 들면 SF3101 P-SD2-A2-L1 타입의 경우에는 2 Way 방향 회로를 가지고 있는 밸브 형식입니다. 솔레노이드 밸브의 수동 조작 옵션 선택에서는 P와 L로 선택할 수 있습니다. P의 경우에는 Push Botton 방식으로 누름 리턴 형식의 수동 로크 스위치를 선정할 수도 있고 L 옵션의 경우에는 수동 조작 방식이 레베 방식입니다. 레바의 경우 돌리는 타입입니다. SF4000 시리즈 카탈로그자료 참조 합니다.

SF4000 시리즈.pdf

3.56MB

SF1000시리즈 카탈로그 자료 참조 합니다.

SF1000 시리즈.pdf

3.55MB

연우뉴메틱 카탈로그 참조 합니다.
