개요
보륨 VR은 Variable resistance의 약어입니다. 저항의 값을 가변 할 수 있는 저항을 가변 저항 (볼륨)이라고 합니다. V=IR 옴의 법칙에 의하면 저항 값이 높아지게 되면 전류의 값은 낮아지게 되고 저항 값이 낮아지면 전류의 값은 상승합니다. 전압과 전류와 저항 사이의 관계 변화입니다.(전압 V. 전류=I 저항 R) 이러한 가변저항기기는 전류 오 전압 조절용 또는 측정용 기기에 주로 사용합니다. Potentiometer. 가변저항.可變抵抗. Variable resistance 같은 내용의 표현이며 기호는 VR로 표기합니다.
내용
가변저항 VR(Variable resistance)의 예를 들어보면 간단하게 라디오의 볼륨을 생각해 보면 알 수 있습니다. 볼륨을 올리면 저항값이 높아지면서 , 음량은 커지게 되고, 반대로 볼륨을 내리면 음량은 낮이지는 데 이것은 가변 저항의 변화에 따른 변화입니다. 가변저항의 형태는 여러 가지입니다. 일반적인 타입 외에 직선 저항기와 같이 변위센서의 제어기도 있습니다.
위의 그림에서 보면 알 수 있듯이 예를 들어 인바타 속도조절용 1K의 권선볼륨이라고 하면 사용법은 다음과 같습니다 우선 1K의 저항 값은 위의 그림에서 1번과 그라운드 3번을 저항 값에 높고 저항을 측정하면 최댓값 1K가 측정이 됩니다. 여기서 속도조절 방법은 1번과 2번을 사용하게 되면 1번과 2번은 저항의 낮은 값부터 시작합니다 0~1K로 슬라이드가 회전함에 따라 증가됩니다 그리고 2번과 3번을 연결하면 1K~0으로 줄어들게 됩니다. 2번의 슬라이드가 1번과 3번으로 움직이면서 저항 값의 변화를 사용합니다.
동작 원리
사진에서 보면 간단한 가변저항의 동작 원리를 나타낸 그림입니다. 1.2.3번에서 2번은 슬라이드로 움직이는 기구입니다. 2번을 오를 쪽으로 돌리거나 왼쪽으로 돌리면 슬라이드의 위치 반틈 저항 값이 높아지거나 낮아지면서 저항을 가변 시키게 되는 간단한 원리입니다. 예를 들어서 인바타 속도 제어로 사용하는 볼륨이라고 하고 저항 값은 1kΩ 이라고 하면 저항의 최대 값 확인은 1번과 3번을 저항 테스타기로 확인해 보면 1kΩ이 측정이 됩니다. 1번 과 2번은 가변 저항으로 슬라이드가 50% 위치에 있다면 하면 500Ω이 측정됩니다. VR(Variable resistance) 값을 변화할 수 있게 되어 있는 저항. 옴의 법칙에 의해 저항값이 높아지면 전류값은 낮아지고 저항값이 낮아지면 전류값은 상승하는 원리입니다.
인바타에서 가변 저항을 접속하는 방법
여러 제조업체에서 속도 조절용 가변 볼륨을 사용할 시 CM.V1.VR를 찾아서 접속하는데 볼륨을 초기에서 끝까지 돌리면 끝지점이 CM이라고 보면 됩니다. 또한 V1은 트랙을 따라 회전하는 가변 값을 내는 것으로 3P 중 중간핀입니다.

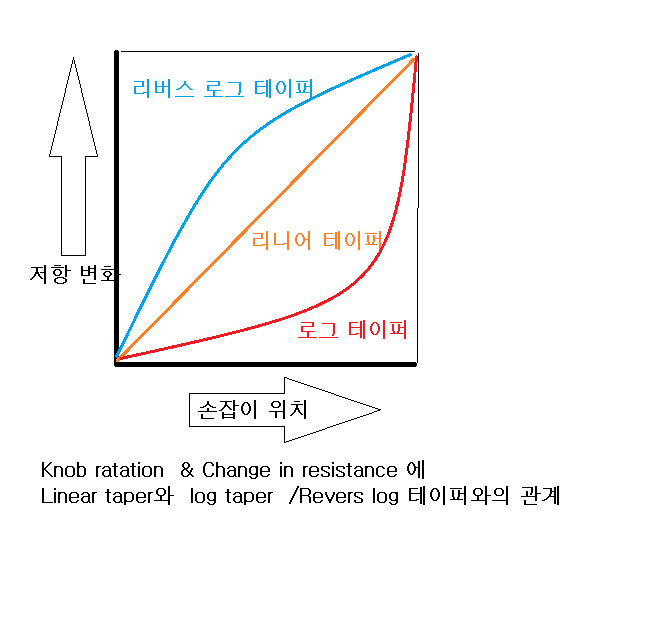

Linear-taper(리니어 테이퍼)와 로그(log) 그래프처럼 변화하는 Audio-taper(오디오 테이퍼)입니다. 저항의 단위 : ohm(Ω:옴)이 사용된다. 1000Ω은 1kΩ(킬로옴) 1Ω : 1V의 전원에 연결된 저항에 1A의 전류가 흐를 때의 저항값을 말합니다.
저항의 연결
병렬연결 :저항의 전력(W)이 부족하여 고전력의 저항으로 만들거나, 저항 용량값(R)을 낮추기 위해 사용합니다. 전압이 일정합니다. 전체 저항은 작아진다. 각 저항에 흐르는 전류는 저항에 반 비례합니다. 직렬연결 :저항 용량을 늘릴 때 사용, 허용전력은 줄어든다, 전류는 일정하다 전체 저항은 커진다. 각 저항에 걸리는 전압은 저항에 비례합니다.
