개요
메탈 타입의 스위치 모델 16.25파이 30 파이 등의 KACON 타입 등에 대한 내용입니다. 스위치의 형태는 표시등 누름버튼스위치와 자동복귀 누름버튼스위치 또는 자기 유지 스위치등입니다. 실렉터 스위치에서는 메탈 타입의 스위치로 2단 실렉터 스위치 3단 실렉터 스위치등과 키스위치에서는 2단 키 실렉터 스위치 그리고 3단 키 실렉터 등에 대한 내용과 메탈 타입의 비상리셋 스위치와 BUZZZER 등에 대한 내용 등입니다.
내용
스위치의 형식에서는 16파이 25파이등의 메탈 타입에서의 비조광 원형 스위치 타입과 조광형 타입으로 LED 조광 원형 타입. 스위치 접점 구성의 경우 1C 접점에서는 1N/O + 1N/C 타입이고 2C 접점의 경우 2N/O + 2N/C 타입 등으로 선정할 수 있습니다, 스위치의 버튼형태에서는 무표시 타입의 평형 H 타입 그리고 돌출형 비조광 A 타입 돔형(비조광)이 있으며 각 세상별 및 연결 커넥터 옵션등의 경우 첨부한 카탈로그 자료 참조 합니다.

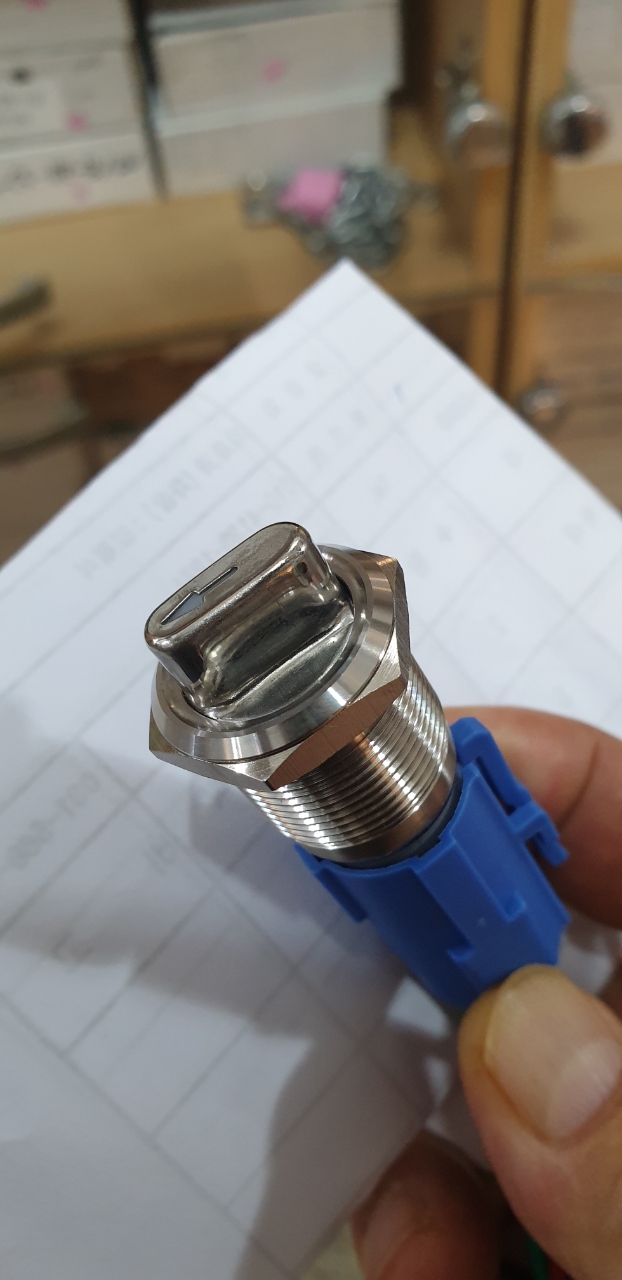

방수형 메탈 셀렉타 스위치 10mm 접속 커넥터 포함
기타
스위치에서 접촉 저항 최대 절연저항은 50m옴 절연 저항입니다. 100MΩ min에서 내전압 2,000 VAC에서 1분입니다. 내진동 5 ~ 55Hz 복진폭 0.75mm입니다. 사용 환경에서 습도 조건은 45% ~ 85%입니다. 이 메탈 스위치의 보호 구조는 제품에 따라서 보호등급이 IP67 타입의 스위치와 IP54 제품으로는 실렉터, 비상 스위치 타입이 있으며 방수형으로는 적합하지 않지만 등급에 맞는 정도의 생활 방수는 가능합니다. 등급으로 IP40의 부저등이 있으며 자세한 방수등급은 카탈로그 자료를 참조합니다. 또한 키단 자 납땜 온도 260도 3초 이내에 하여 스위치를 보호하여야 합니다. 조광스위치에서는 조광부 렌즈 색상 적색, 녹색, 황색, 청색, 백색, 등으로 선정할 수 있습니다.
