kacon 음성부져

개요

기존의 BUZZER형의 단순한 알람이나 멜로디가 재생되는 것이 아니라 사람의 목소리를 녹음하여 필요한 상황에서 음성으로 경고 또는 알람. 확인시키는 역할을 하는 제어 기기입니다. 여기서는 KACON의 제품 KACON KSV 시리즈를 알아봅니다. 카콘의 KSV 시리즈 보이스 BUZZER의 경우 Voice Phone은 음성 내용을 녹음하여 출력할 수 있는 시간이 최대 64초간 재생할 수 있습니다. 음성합성 메모리가 디지털 음성합성을 함으로 반복 재생 시에도 음질의 변화가 없습니다. 소형이면서 10W의 대출력 증폭기를 내장하여 큰 소리를 필요로 하는 곳에 적합합니다. 음량 조절 가능한 제품으로 음량의 최대 높이의 경우 100dB 제품입니다.

내용

녹음 순서 설정 기능에서 우선순위를 지정하여 음성 내용을 재생할 수 있습니다. 버져에 내장된 보조 접점으로 음성 재생 시 Sequence 및 기타 PLC 또는 제어 릴레이 기기와 연동제어가 가능합니다.

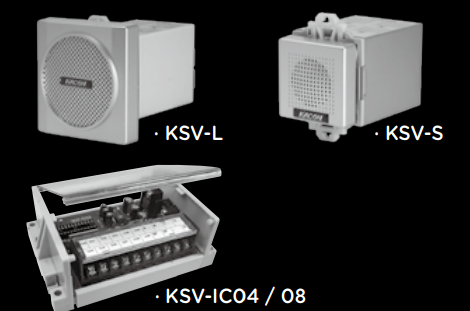

KSV BUZZER

녹음 재생 순서는 단자 연결로 가능합니다. 아래 사진과 같이 전원 전압 DC12V 또는 DC24V전원 전압을 연결하고 채널의 COM단자를 이용하여 각 채널 7개를 선택하여 사용합니다.

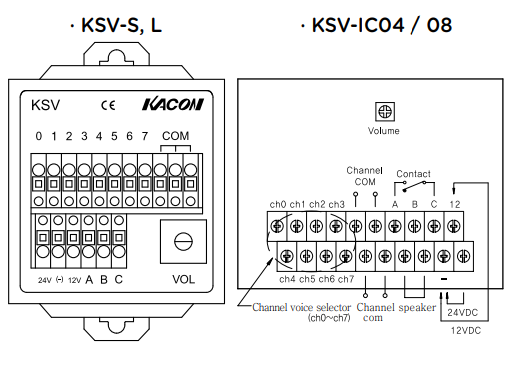

단자 배열



기타

음향 재생 방식에서 KACON 제품은 몇 종류의 음향 재생 특성과 음성 출력 우선순위에 영향을 주는 특성이 있습니다. 이 특성은 음향 칩 녹음 시 적용되며, 특성에 따라 시퀀스 회로 구성에 변수를 줄 수 있습니다. 제어기 관련 BUZZER의 경우 아래 오토닉스 링크 자료를 참조합니다.

B7V 음성 버저

그래서 설계 전, 제품 적용 시퀀스 환경을 고려하여 음향 녹음 시 3가지 패턴 중 1가지 방식을 선택하여 음성 칩을 녹음해야 합니다. 중복 신호 우선순위에서는 중복 신호가 동시에 발생할 경우 숫자가 빠른 채널 우선으로 음향이 재생됩니다. 중복 신호가 시차를 두고 발생할 경우 선 입력된 신호가 종료된 다음 후 입력된 신호의 음향이 재생됩니다.

ksv_manual 음성녹음 시그널폰.pdf

0.64MB

kacon 음성부져 ksv 카탈로그 참조합니다.녹음 패턴 신호 유지와 연속 재생에 대한 내용은 아래 사진을 참조 합니다.

녹음 패턴
