개요

고주파 발진회로 근접스위치 텔레메카닉에서 Telemecanique라는 제어기기 회사 당시 글로벌 제어기기 업체로 인수 합병된 회사의 제품입니다. 텔레메카닉에서 생산되던 XSA-H02362 아날로그 근접스위치는 생산 종료 된 제품입니다. 인수한 회사는 슈나이더로 인수 Telemecanique제품입니다. 내용은 XSA-H02362는 M12몸체의 근접센서입니다. Schneider의 신형 제품의 경우에는 품번이 XS1M12AB120과 같은 품번이며 이글 맨 아래 자료를 참조합니다.





내용

구형 제품 XSA-H02362 품번의 경우에는 근접스위치 외형은 M12 타입으로 2 선식 아날로그 출력형의 근접스위치입니다. 출력형태는 2선의 경우에는 4-20mA 출력형이고 3선의 경우에는 0-16mA 출력을 하는 아날로그 근접스위치입니다. M18타입의 경우에는 XSP-H08762 품번으로 사용합니다. 아날로그 전류 값은 아래 자료를 참조합니다.

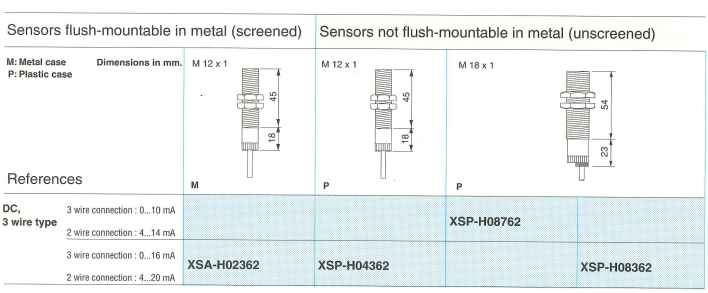

아날로그 출력형 XSA 근접스위치 형번의 사진
Telemecanique. 구형 센서 (아날로그 타입)

대체품

아날로그 출력형 근접스위치의 자료는 아래 아날로그 근접센서 제조사별 내용을 참조합니다, 국내 제품으로는 산일전기 아날로그 근접스위치가 있습니다. 구형 텔레메카닉의 아날로그 근접스위치의 경우 유럽 설비나 중국 설비 부품에 기본적으로 장착되어 들어와 있는 경우가 대부분이며 단종된 지 10여 년 가까이 되는 제품이라 동일 제품의 경우 구하기가 어렵습니다. 해외 스탁시장의 소량 재고가 있을 수 있지만 대부분 국내 제품 또는 이 제품과 대체 가능한 제품군은 여러 곳에서 찾을 수 있습니다. 첨부 자료 참조 합니다.



아날로그 근접센서

개요 근접스위치 Proximity Switch에서의 일반적인 출력형태는 NPN 또는 PNP 출력형의 근접스위치입니다. 그렇지만 검출거리에 비례하여 출력하는 근접스위치를 아날로그 근접스위치 라고 합니다. 근

fasystem.tistory.com

아래 도면은 XSA 아날로그 근접스위치의 출력 도면입니다.

출력 도면을 설명한 사진
아날로그 출력 회로

출력 회로도 구형 XSA-H 시리즈의 출력회로는 아날로그 전류 출력입니다. 저항 값에 의하여 전류량은 달라집니다 (구형) V=IR 공식으로 계산합니다. 위제품 시리즈와 XSCH207629 제품 시리즈는 모두 단종된 제품으로 대체품으로 사용하여야 합니다

단종된 제품의 사진
XSC-H203629 .STOP MODEL
사각형 아날로그 근접스위치 형번 내용 사진
Telemecanique
XSCH207629 단종(슈나이더).pdf
1.26MB

XS 시리즈 신형.pdf
18.95MB

스테인리스 스틸 재질의 근접스위치는 오토닉스 근접스위치 아래 자료를 참조합니다.



스테인레스 근접스위치

개요 일반형 근접스위치와 달리 근접스위치 재질이 SUS304 타입의 풀메탈형 타입의 근접스위치입니다. 제조사는 오토닉스 제품이고 제품 시리즈형번은 PRF시리즈입니다. 타입은 원형 타입이고 스

근접스위치 아날로그 타입의 자료입니다.
