XGT 특수 카드용 케이블

LS산전 XGK 특수카드용 I/O 케이블

XGK PLC 특수 카드 XGH-HO2A  고속 카운터 입출력 케이블은 삼원 ACT 전용 케이블로

C40HF-10-PB-3 단자대는 XTB-40H를 사용하면 됨니다.

XGK PLC

PLC용 I/O 케이블 단자대 일람

특수카드용  인터페이스 케이블

핀맵 보고 1;1 연결 케이블

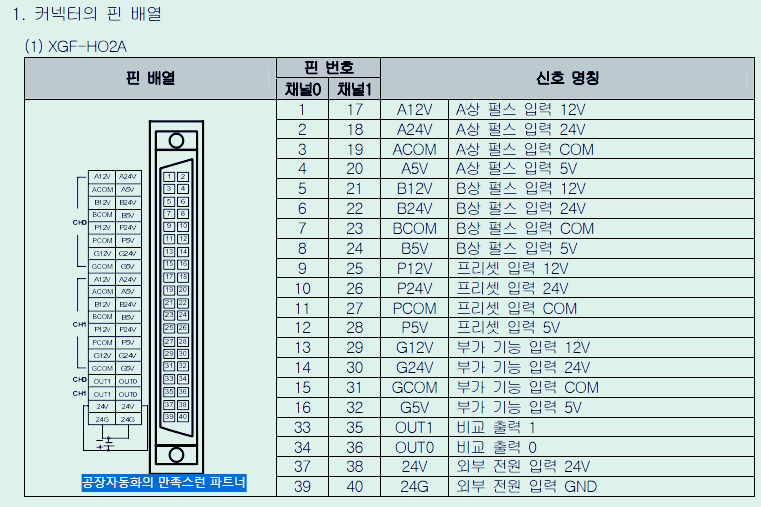

XGF-HO2 PIN MAP



PLC 고속 카운터 작업시 확인사항

고속카운터 모듈의 펄스 입력은 배선 시에 노이즈 대책을 수립하여 주십시오..트위스트 페어 실드선을 사용하고 3종 접지하여 주십시오.모터 솔레노이드등에 노이즈의 원인이 되는 동력 선과 입출력 선은 분리하여 설치하십시오.1상 입력의 경우 A상만 접속하십시오.펄스 발생기의 최대 출력 거리를 고려하여 배선하십시오.

용어정리

펄스 :전압(전류)가 On과 Off를 연속적으로 반복하여 발생하는 신호이다.

엔코더:속도 검출과 위치 검출을 목적으로 대부분 모터의 축에 연결하여 사용한다. 기본 원리는 광 다이오드(LED)로부터 나오는 적외선이 슬릿 디스크(Slit Disk)를 통과하여 수광 소자에 전달되면 아날로그 신호가 출력된다. 이 때의 아날로그 신호를 전압 비교기로 변환하여 디지털 신호로 출력한다

엔코더 출력 : A상: 기본 출력으로 샤프트(Shaft)의 1회전에 분해능 수만큼 펄스가 출력.B상: A상에 대하여 일정한 위상차를 가진 신호로 샤프트의 회전 방향을 검출.Z상: 샤프트 1회전에 1 펄스가 출력되며 카운트의 리셋 신호나 위치의 원점 검출에 사용

수동 펄스 발생기(MPG: Manual Pulse Generator) :손으로 핸들을 돌려서 펄스를 발생시키는 장치로 + 방향으로 돌리면 정방향의 펄스가, - 방향으로 돌리면 역방향의 펄스가 발생된다.

가산 카운트 :카운트가 -2,147,483,648에서 2,147,483,647로 증가하는 카운트

감산 카운트 :카운트가 2,147,483,647에서 -2,147,483,648로 감소하는 카운

링 카운트 :카운트가 사용자가 설정한 링 카운트 최대값과 링 카운트 최소값 사이에서 가산/감산하는 카운트

1상 운전 모드

A상으로 입력되는 펄스를 카운트하는 모드로 A상으로 입력되는 펄스로 카운트를 실행하고 방향은 프로그램 또는 B상에 의 해서 결정된다. 다른 용어로는 PLS/DIR(Pulse/Direction) 모드라고 한다.

CW/CCW 운전 모드 :A상과 B상으로 입력되는 펄스를 카운트하는 모드로 정방향에 대하여는 A상으로 입력되고, 역방향에 대하여는 B상으로 펄스 가 입력된다.

 2상 2입력 운전 모드 :A상과 B상으로 입력되는 펄스를 카운트하는 모드로 정방향에 대하여는 A상이 B상보다 위상이 앞서게 되고, 역방향에 대하 여는 B상이 A상보다 위상이 앞서게 됩니다.

프리셋(Preset) : 현재의 카운트를 사용자가 설정한 값으로 변경한다.부가 기능고속카운트의 카운트 기능 외에 추가된 기능으로 카운트 클리어, 카운트 래치, 구간 카운트, 입력 주파수 측정, 단위 시간당 회전 수 측정, 카운트 금지(일시 정지)이 있다. 부가 기능 신호를 게이트(Gate) 신호라고도 한다.

비교 최대값, 비교 최소값 :비교 출력 동작을 위하여 설정하는 기준 값이다.

캐리(Carry) :카운트가 가능한 최대값이 되었을 때 발생하는 신호로 리니어 카운트 시에는 2,147,483,647에서 발행하고, 링 카운트 시에 는 링 카운트 최대값에서 발생한다.

바로우(Borrow) :카운트가 가능한 최소값이 되었을 때 발생하는 신호로 리니어 카운트 시에는 -2,147,483,648에서 발행하고, 링 카운트 시에 는 링 카운트 최소값에서 발생한다.

외부 프리셋 신호 :프리셋 동작을 실행하도록 하는 외부 신호이다.

외부 부가 기능(게이트) 신호:부가 기능 동작을 실행하도록 하는 외부 신호이다. 외부 프리셋 신호 동작 검출 외부 프리셋 신호의 동작 여부를 나타내는 플래그로 외부 프리셋 신호 동작 검출이 1로 되어 있는 상태에서는 외부 프리셋 동작이 실행되지 않는다. 따라서, 외부 프리셋 동작을 다시 실행하기 위해서는 외부 프리셋 신호 리셋을 실행하여 외부 프리셋 신호 동작 검출을 0으로 변경하여야 한다.
