UP 시리즈 근접 센서

개요

한영 NUX 근접스위치 제품에 대한 내용입니다. UP 시리즈 근접스위치는 고주파 발진회로의 근접센서입니다. 원주형 근접스위치 시리즈로 M8 타입과 M12 그리고 M18 타입과 M30 시리즈의 제품이 있습니다. 실드 타입의 근접스위치와 논실드 타입 그리고 배선 인출형 기본 타입에서부터 배선인출형 커넥터 연결 방식으로 배선인출 커넥터 타입 그리고 커넥터 타입 등으로 선정하여 사용할 수 있습니다.

내용

한영 NUX의 원주형 근접스위치는 고주파발진 원주형 근접센서입니다. 한영 넉스에서 개발한 전용 IC로 세계최초 C-MOS 전용 IC 채용한 근접스위치 제품입니다. NPN 오픈 콜렉터 출력형의 NO 방식과 NC 방식 PNP오픈 콜렉터 출력형의 NO방식과 NC 방식 DC2선식 근접스위치의 경우 무극성 타입의 근접스위치를 선정하여 사용할 수 있습니다. AC 타입의 근접스위치에서는 NO타입과 NC 타입으로 선정하여 사용할 수 있으며 제품 형번 내용의 경우 아래 형번 사진을 참조하여 제품을 선정할 수 있습니다. 근접스위치의 작동 방식에는 크게 고주파 발진형과 정전용량 타입의 근접스위치가 있습니다.



고주파 발진형의 경우 동작 방식은 고주파 발진 회로에서 검출 코일에 발생하는 고주파의 자계 내에 범위 내에서 자성체를 가진 검출 물체가 근접하게 되면 고주파 발진회로의 전자 유도현상에 의하여 자성체의 검출 물체에는 유도 전류인 와전류가 흐르게 되어서 검출 물체 내에 에너지 손실이 발생하게 됩니다. 이러한 원리를 이용하여 동작하는 스위치입니다. 고주파 발진형의 근접스위치에서 검출하고자 하는 금속의 두께가 0.001mm 이하의 극단적으로 얇은 금속체의 경우에는 고주파 발진회로에서 도전성이 미약하여 검출할 수 없을 경우도 있습니다. 최소한 0.1mm 이상의 금속 재질로 사용하는 것이 좋습니다.

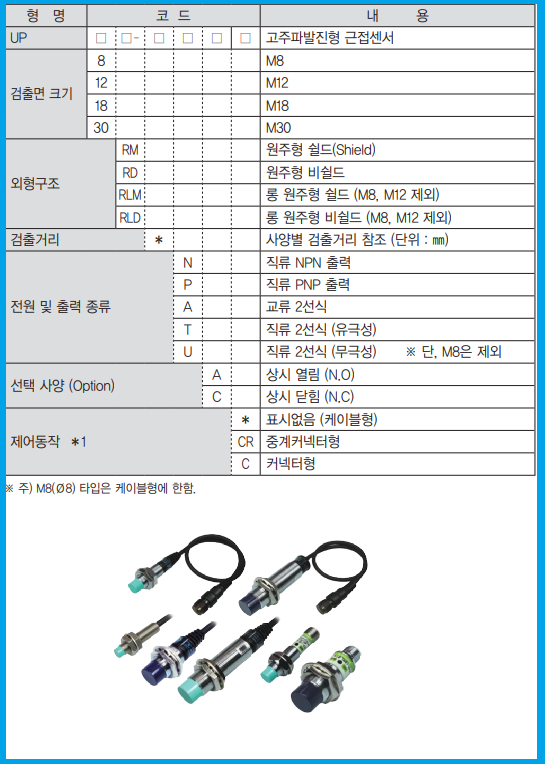

UP시리즈 형번

기타

고주파 발진형 직류 3선식 근접스위치 사용 시 확인 사항에 대한 내용입니다. DC 근접센서에서의 공급 전원은 제조사에서 정해 놓은 정격을 넘지 않도록 하여야 합니다. 필요에 따라서 FULL UP 저항을 연결할 필요도 있지만 일반적으로 근접스위치에서의 입력 전압은 정격 전압의 전원의 전압변동폭 이내에서 사용하여야 합니다.

무극성 근접스위치

근접스위치에 공급하는 전원 전압의 경우 DC 타입의 근접스위치에서는 아답타의 전원과 같은 불안전한 전원 사용을 하지 말아야 합니다. 아답터 전압은 불안정하며 SMPS의 전원이나 기타 제조사의 제어기에서 출력하는 전압을 사용하여야 합니다. AC 근접스위치의 경우 전원 공급 시 단권 트랜스를 사용하지 말고 반드시 복권 절연된 트랜스를 사용하여야 합니다. 절연되지 않은 트랜스의 사용은 누설 전류등으로 인하여 근접스위치의 수명을 단축할 수 있습니다.

UP 시리즈 근접스위치.pdf

1.24MB

한영 NUX 근접스위치 카탈로그 자료 참조 합니다.
