SMC 레귤레이터

게이지 내장형 에어 레귤레이터 자료 (SMC.KCC정공)



개요

일본 SMC의 게이지 내장형의 레귤레이터 품번은 ARG 시리즈이고 국내 게이지 내장형 레귤레이터의 품번은 케이시시정공의 KRG 시리즈입니다. 게이지가 레귤레이터의 손잡이에 장착되어 있어서 SMC ARG 및 국산 케이시시 정공의 KRG 레귤레이터는  압력 조정 시 쉽게 확인이 가능합니다. 각 품번의 시리즈는 SMC와 케이시시정공의 제품은 호환이 가능합니다.

내용

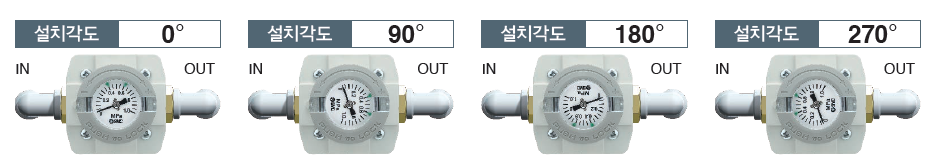

배관라인에 따른 압력계의 방향을 설정 할 수 있습니다. ARG 시리즈와 케이시시정공의 KRG 시리즈의 압력게이지 명판은 각도에 맞게 주문이 가능합니다.

ARG 시리즈

손잡이에 내장된 압력 게이지의 명판은 각도에 따라 주문이 가능하며 별도의 수동 작업을 통하여 각도의 위치는 클립을 이용하여 변경 가능합니다.

클립을 이용한 명판 각도 변경

설명

압력계 각도 조정시 유의 사항은 다음과 같습니다. ARG의 전면 압력계의 교체 각도 변경 작업을 할 경우 레귤레이터에 무압(압이 걸리지 않아야 합니다) 입구 측 에어라인과 출구 측 압력(피드백 압력의 위험)을 완전히 전압을 제거한 후에 작업을 합니다. 입구나 출구 측에 압력이 있는 상태에서는 압력계의 교체·각도 변경을 실시하면 위험합니다. 케이시시 정공의 압력계 명판의 변경은 첨부한 카탈로그 자료를 참조합니다. 클립 분리

ARG의 보닛의 ▲마크와 조압 가이드의 ▼마크의 위치를 맞추면, 보닛 측면 창에서 클립이 보이므로, 핀셋으로 클립을 잡고 빼냅니다.마크를 맞출 때는 조압 가이드를 시계방향으로 회전하여 맞춥니다. 압력계 분리. 압력계 다이얼의 외주부를 잡고 압력계를 빼냅니다.

KCC정공 KRG 시리즈

압력계 세트

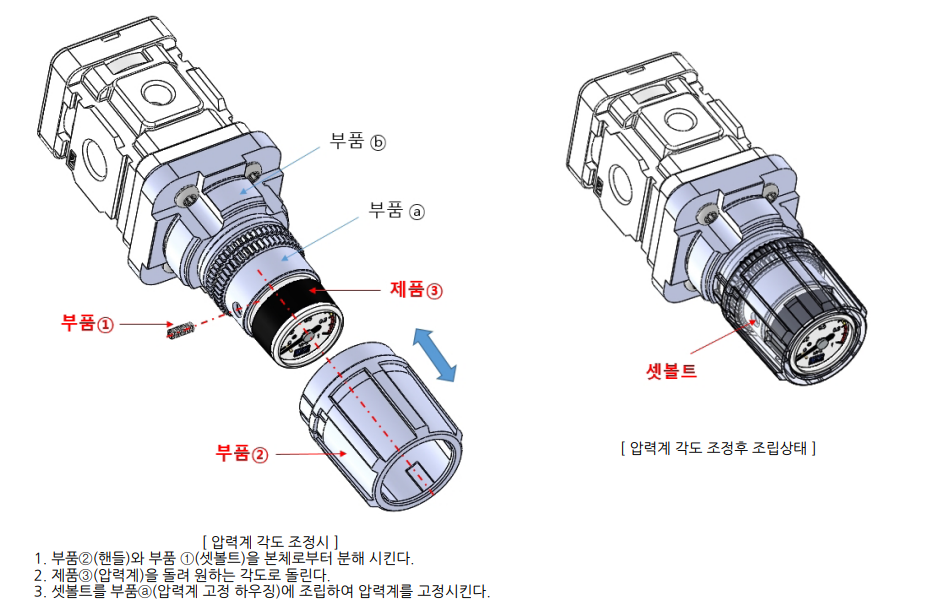

압력계 다이얼의 외주부를 잡고 압력계를 임의의 각도로 맞추어서 가볍게 삽입합니다. 압력계 끝단에는 그리스 가 도포된 O-ring이 장착 되어 있습니다. 압력계를 세트 할 때는 이물이나 분 진이 들어가지 않도록 주의 해 주십시오. 이물질 끼임에 따른 에어 누설의 원인이 됩니다. 자세한 교체 사항은 카탈로그를 참조합니다. SMC 레귤레이터는 명판을 변경하는 것이 까다로우나 KCC정공의 KRG 시리즈는 셋 볼트가 있어 간편하게 변경이 가능합니다.

케이시시정공의 KRG 레귤레이터

케이시시정공의 압력 레귤레이터 내장형 레귤레이터 KRG 시리즈 카탈로그 자료 참조 합니다.

KRG 케이시시정공 레귤레이터.pdf

1.26MB
