SFLA 연결 케이블

개요

오토닉스의 SFLA 시리즈 제품에서의 IN OUT 케이블등에 대한 일부 내용입니다. 오토닉스의 라이트 커튼제품에서 전원 케이블 연장 케이블 직렬 확장 케이블 및 Y형 커넥터 케이블등은 옵션 케이블로 별도 주문하여 사용하여야 합니다. 케이블 커넥터의 경우 M12 타입의 커넥터 케이블을 사용합니다. 또한 램프 출력 케이블 또한 별도 케이블 형번으로 주문하여 사용합니다. 그 외 상화 회전형 브래킷 종류와 USB 시리얼 통신용 케이블등의 추가 내용은 아래 오토닉스의 라이트 커튼 사용법 매뉴얼 자료에서 확인할 수 있습니다.

내용

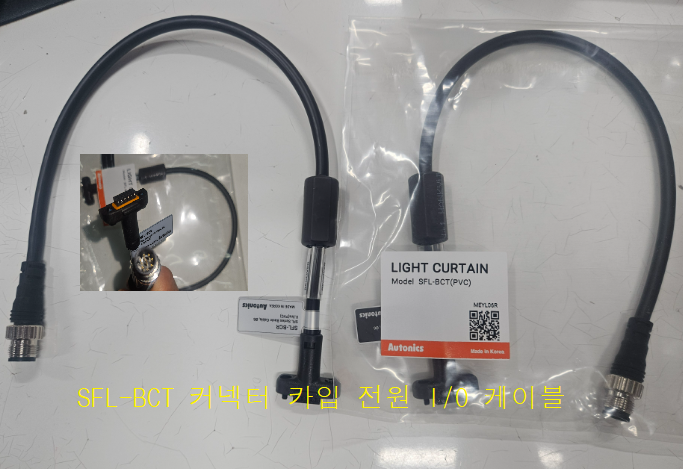

오토닉스 라이트 커튼을 사용하기 위해서는 반드시 전원 IN OUT용 케이블을 사용하여야 합니다. 전원 케이블의 경우 좌측 우측 각 1개씩 사용하며 두 가지 방식의 전원 I/O 케이블을 선택하여 사용자의 필요에 따라 사용할 수 있습니다. 두 가지 타입 중에 하나는 커넥터 연결형 타입이고 하나는 배선 인출형 타입의 전원 케이블입니다. 먼저 커넥터 타입의 전원 I/O 케이블의 형번은 SFL-BCT 그리고 SFL-BCR 타입의 전원 커넥터 케이블로 일반 PVC 재질 또는 PUR 재질 타입 등으로 선택하여 사용할 수 있습니다. 커넥터의 경우 M12타입의 8P 타입의 커넥터를 사용하였습니다.

오토닉스 LIGHT 커튼 자료

기본 케이블에서 연장이 필요할 경우에는 CID8-5R 그리고 CID8-5T와 같이 좌측과 우측의 연장 커넥터 케이블을 사용할 수 있습니다. 내용은 아래의 사진 자료를 참조합니다. 그리고 커넥터 방식이 아닌 배선 인출형 타입의 경우에는 전원 I/O 케이블의 품번은 SFL-C3T와 같이 투광기 쪽 케이블과 수광부 쪽 케이블은 SFL-C3R 타입 등으로 선정하여 사용할 수 있습니다.

SFL전원 케이블

이 타입의 경우 커넥터가 없이 배선의 끝이 말단 전선으로 되어 있습니다. 또한 케이블의 길이는 3M, 7M.10M 그리고 최대 15M 타입으로 선정할 수 있습니다. 15M 길이의 배선 인출형 전원 케이블의 품번은 투광부의 품번은 SFL-C15T이고 수광부의 케이블 형번은 SFL-C15R로 선정하여 사용합니다. 배선 인출형 타입이나 커넥터 타입 모두 케이블 재질에서는 PVC 재질이나 내유성 강화 케이블 타입으로 폴리 우레탄 재질의 PUR 케이블 옵션으로 사용할 수 있습니다. 오토닉스의 라이트 커튼 SFLA 제품에서 기본 케이블의 품번은 SFL-BCT 그리고 SFL-BCR 또는 SFL-C3R.SFL-C3T입니다. 두 케이블 모두 전원용 케이블로 커넥터 타입과 배선 인출형 타입의 전원 케이블입니다.

기타

오토닉스 SFLA 시리즈등에서의 전원 케이블 커넥터에서의 핀 번호는 커넥터 번호 1번은 0V 핀이고 배선의 색상은 척색입니다. 그리고 8번은 +24 VDC 핀이고 배선의 선 색상은 갈색선입니다. 통신선의 경우 3번과 4번 핀이고 3번은 RS485B이고 선색상은 황색선입니다. 4번 핀의 경우에는 RS485 통신 B이고 배선의 선 색상은 빨강선색입니다. 6번 핀의 경우에는 외부 테스트 입력 핀으로 배선의 선색상은 분홍색 선입니다. OSSD 1 출력선입니다. 그리고 8핀 중에 7번 핀의 경우에는 리셋입력 핀으로 배선의 선색상은 백색선입니다. OSSD 2 출력선입니다. 그리고 2번 선의 경우 리셋 홀드 입력과 라이트커튼의 뮤트 동작 입력 1에 EDM 입력 핀으로 선색상은 등색선입니다. 그 외 직렬 확장을 하기 위한 케이블의 옵션은 SFL-EC03T 등으로 선정할 수 있으며 케이블 길이에 따라 품번을 선정합니다. 추가되는 내용은 아래 카탈로그 자료를 참조합니다.

SFLA 사용자 메뉴얼.pdf

2.82MB

오토닉스 SFLA 사용자 매뉴얼 자료 참조 합니다.
