RM1A23 무접점 릴레이

개요

단상 무접점 릴레이 제품 중 CARLO GAVAZZI사의 제품에 대한 내용입니다. 시리즈명은 RM1시리즈 제품으로 단상 무접점 릴레이입니다. 단상 무접점 릴레이의 경우 국내제품 오토닉스 또는 운영상사등의 제품도 있지만 유럽산 장비 또는 중국제조산업 장비 일부에 무접점 릴레이로 적용되어 국내에 들어와 있는 경우가 종종 있습니다. 주요 특징은 제로크로싱 동작과 ON.OFF 기본 동작 타입으로 국내제품에서도 동일한 동작을 하는 단산 무접점 제품은 많이 있습니다. 이 제품의 경우 전기적 기계적 수명이 다할 경우 동일한 제품이나 국내 제품등으로 대체하여 사용할 수 있는 제품 중에 하나입니다.

RM1A 형번

내용

CARLO CAVAZZI의 RM1A 시리즈 제품은 단상 무접점 릴레이 제품입니다. 품번 형식에서 A 옵션의 경우에는 제로크로싱 ZC타입으로 동작하며 B 옵션의 경우에는 IO동작으로 하는 무접점 릴레이입니다. 품번의 경우 RM1A23D25로 마킹이 되어 있는 경우에는 단상 무접점 릴레이 제품으로 동작 방식은 제로 크로싱 동작을 하는 타입으로 23의 의미는 부하 전압의 전압 범위로 23의 경우에는 230 VAC입니다. 여기에서 40으로 마킹이 되어 있는 경우에는 400 VAC이고 48 마킹의 경우에는 480 VAC 부하이며 60으로 적혀 있을 경우에는 최대 600 VAC 부하에서 작동하는 무접점 릴레이입니다. 까를로 가바찌의 형번 RM1A23D25 품번에서 D 옵션의 경우에는 컨트롤 동작 전압의 범위를 의미합니다. D 옵션의 경우 무접점 릴레이의 동작 전업은 DC3-32 VDC 범위 내의 전압을 인가하게 되면 무접점 릴레이는 동작을 합니다. RM1A 시리즈 제품의 부하 용량의 경우 25A.50A.75A 그리고 최대 100A 용량의 제품등으로 선정할 수 있습니다.

SSR 저항 입력

자세한 스펙에 대한 내용은 RM1A 카탈로그를 참조하여 제품 크기와 특징 그리고 내용을 추가로 확인할 수 있습니다.

RM1A.pdf

1.22MB

기타

무접점 릴레이 CARLO CAVAZZI 단상 제품을 국내 제품으로 대체할 경우 오토닉스 제품 또는 한영 NUX 그리고 운영전기 단상 무접점 릴레이로 대체하여 사용할 수 있습니다.오토닉스의 제품의 경우 SR1 시리즈로 선정하고 한영NUX의 제품은 HSR-2시리즈에 해당 됩니다.그리고 운영전기의 경우에는 WYG1C10Z4시리즈와 같이 단상 SSR제품으로 선정할 수 있습니다.여기에서는 오토닉스 단상 SSR제품으로 확인 합니다.오토닉스의 SR1시리즈 제품의 경우 기본형으로는 제로크로스 컨온 동작을 하는 무접점 릴레이이고 R 옵션의 경우에는 랜덤 턴온 동작을 하는 무접점 릴레이 제품 입니다.

제로 크로싱은 교류전원전압의 ZERO점에서 Thyristor를 ON그리고 OFF시키는 주기제어방식으로 동작하게 됩니다.이러한 동작 방식에는 고정주기 제어방식과 가변주기 제어방식이 있고 가변주기 제어방식이 고정주기 제어방식보다 정밀한 전력제어 가능 정현파의 제로전압에서만 On/Off되므로 전압과 전류의 위상이 동위상입니다.이러한 동작은 무효전력화되지 않으며, 역률이 항상 100%되므로 전력손실이 거의 없다고 할 수 있습니다.제품의 경우 CARLO CAVAZZI의 제품이 RM1A23D25제품을 국내 오토닉스 제품으로 대체하여 사용 한다면 오토닉스의 품번으로는 SR1-1430-N 타입으로 선정하여 사용 할 수 있습니다.

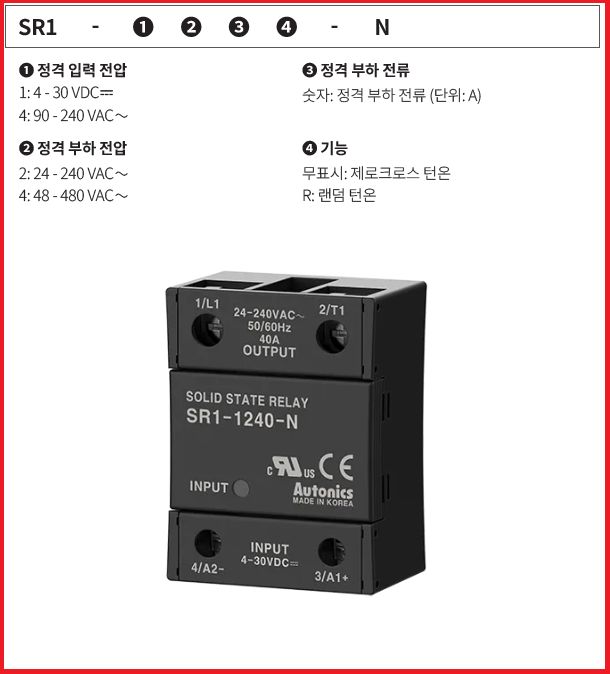

오토닉스 SR1 주문형번

오토닉스 단상 무접점 릴레이 SR1시리즈 제품에 대한 형번 내용과 크기 추가 자료는 아래 오토닉스의 카탈로그 자료를 참조합니다.

SR1 오토닉스 단상 SSR.pdf

0.52MB
