PRF SUS 근접스위치

개요

SUS303 재질의 풀 메탈 바디를 채용한 근접스위치입니다. 제조사는 오토닉스이며 제품 시리즈 형번은 PRF 시리즈입니다. 일반 근접스위치에 비하여 재질 자체가 SUS 메탈 타입으로 강한 내구성을 가지고 있는 제품입니다. 적용장소는 식품이나 의약품 라인의 근접스위치 또는 화학이나 옵션에 따라서 용접 환경 음료공정 라인등에서도 안심하고 사용할 수 있는 제품입니다. 용접 환경용으로는 PRFA 내 스패터 옵션 제품으로 용접 현장에서 발생하는 전류 자계에 의한 노이즈환경에서도 안전적으로 사용할 수 있는 제품입니다. 또한 360도 링 타입의 동작 표시램프 적용으로 어느 방향에서도 근접스위치의 동작 유무를 확인할 수 있습니다.

내용

오토닉스 근접스위치 PRF시리즈는 근접스위치의 해드면에 0.8mm 해드 두깨를 적용하여 내충격성과 내마모성을 뛰어난 제품입니다. 근접스위치 사용 환경에서는 현장에 따라 근접스위치 표면에 금속 브러시나 기타 소소한 충격을 줄 수 있습니다 브러시 같은 경우에는 연속적으로 근접스위치 표면을 접촉하게 되면 일반 근접스위치의 경우 내구성이 현저히 떨어져서 결국 근접스위치의 불량 원인이 됩니다.

오토닉스의 PRF 시리즈 근접스위치는 근접스위치 전체가 풀 메탈 타입으로 일반 근접스위치에 비하여 월등한 내구성을 가지고 있는 센서입니다. SUS재질이라 부식 환경에서도 안정적으로 사용할 수 있습니다. 제품의 사용 환경이나 조건에 대한 추가 내용은 첨부한 카탈로그 자료를 참조합니다. 제품에 따른 특성에 따라 사용환경의 차이가 있습니다.

제품

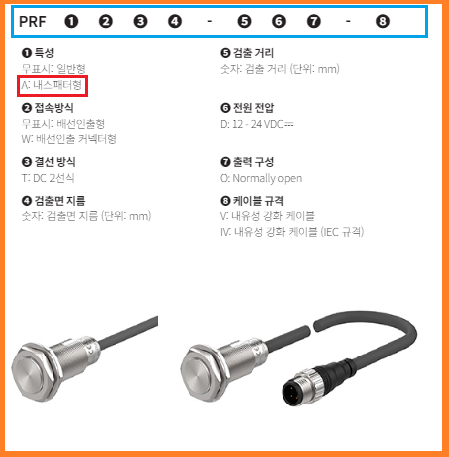

PRF 시리즈의 경우 배선 방식은 직류 2선식의 근접스위치입니다, 주문 형번의 경우 아래 그림을 참조합니다. 일반 타입의 경우 PRF 시리즈이고 용접 환경등에서 적용할 수 있는 내스패터 타입의 경우에는 PRFA 시리즈로 선정합니다. PRF 시리즈의 경우 8mm.12mm.18mm.30mm 등으로 선정할 수 있습니다. 일반 타입의 경우에는 리드선 타입으로 일반 리드선 타입과 V 옵션 케이블의 경우에는 내유성을 강화한 케이블이며 IV의 경우에는 IEC 규격의 내유성 강화 케이블을 적용 한 제품입니다. 또한 배선인출형 커넥터 타입으로 W 옵션 제품의 경우 유지 보수할 경우 간편하게 커넥터 연결 케이블만 연결하여 사용할 수 있습니다. 주문형번의 예를 들어 보면 PRFAWT30-15DO-IV로 선정하면 30파이 근접스위치에 검출거리는 15mm 직류 2 선식 배선 인출 방식의 커넥터 연결 방식이며 커넥터 케이블의 재질은 IEC규격의 내유성 강화 케이블을 적용한 근접스위치이고 동작 방식은 NO타입의 근접스위치이며 내스패터 타입타입으로 불소수지 코팅이 되어 있는 근접스위치입니다.

PRF 근접스위치

근접스위치의 일반적인 사용 방법에 대한 링크자료와 접속 회로도에 대한 내용입니다. PRF근접스위치에서 직류 2 선식의 경우 어느쪽 선에 부하를 접속하여도 상관 없습니다.도면은 아래 사진을 참조 합니다.NPN오픈 콜렉터 출력형과 PNP오픈 콜렉터 출력형의 경우 3선식으로 배선 하지만 직류 2선식의 경우 2선 중 한선에만 부하를 이용하며 연결할 수 있으므로 배선 공수를 절약할 수 있습니다.

근접 스위치 사용 방법

PRF 접속 회로도

위의 접속 회로도에서 보면 알 수 있듯이 +V 또는 0V 어느 쪽이든 부하를 접속하여 사용할 수 있습니다.

PRF 오토닉스 근접스위치.pdf

1.17MB

SUS타입 풀 메탈 근접스위치 오토닉스 PRF 시리즈에 대한 내용입니다.
