개요
근접스위치에 관련된 내용입니다. 제품 형번은 OMRON 근접스위치 E2E시리즈에서 직류 2 선식 타입에 대한 내용 정리입니다. OMRON근접스위치 E2E-X3D1S의 품번의 경우 근접스위치 지름은 M12이고 동작 모드는 NO 타입입니다. 검출거리는 카탈로그 성능상 3mm 검출거리에 직류 2 선식의 근접스위치입니다. 제품 시리즈는 8mm에서 30mm까지 있으며 첨부한 자료와 카탈로그 자료로 확인합니다.
내용
직류 2 선식의 근접스위치로 배선 인출형 타입과 커넥터 타입 그리고 배선인출 커넥터 방식등이 있습니다. 시리즈 형번은 아래 그림과 첨부한 카탈로그 자료를 검토합니다. 직류 2 선식의 경우 제조사에 따라서 부하 연결에 극성이 있는 타입과 없는 타입이 있습니다.
E2E-X7D1S-M1 타입으로 제품을 선정하면 직류 2 선식의 18mm 근접스위치이고 검출거리는 7mm 타입의 실드 타입으로 검출면이 돌출되지 않은 타입입니다.
아래 근접스위치의 형번은 배선인출 커넥터 타입의 OMRON 근접스위치에 대한 내용입니다. 아래 그림을 참조합니다.
대체품
직류 2 선식 근접스위치의 경우 OMRON의 근접스위치 E2E 시리즈의 경우 국내 제품으로는 오토닉스의 한영NUX 그리고 산일 전기 제품등이 있으며 여기서는 오토닉스 제품으로 알아 봅니다. 오토닉스의 직류2선식의 근접스위치는 PRT 시리즈 일반형 타입과 용접 현장등에서 사용 할 수 있는 내스패터형의 PRAT타입의 직류 2선식 근접스위치가 있고. 같은 크기에서 검출거리가 긴 장거리 검출형 타입으로 PRD 시리즈등이 있습니다. 아래 사진은 일반형 타입의 PRT.PRAT근접스위치의 주문 형번 내용입니다. 제품은 8mm 에서 30mm까지 선정할 수 있으며 배선 인출 타입과 커넥터 배선 방식 그리고 배선 인출 커넥터 타입 등이 있습니다.
아래 PRD 시리즈는 장거리 검출형 근접스위치 형번 내용입니다. PRDT 또는 내 스패터 타입의 PRAT 그리고 배선인출 커넥터 타입의 PRWT 타입 등으로 선정할 수 있으며 커넥터 타입은 PRCMT 타입으로 직류 2선식 근접스위치를 선정 할 수 있습니다.

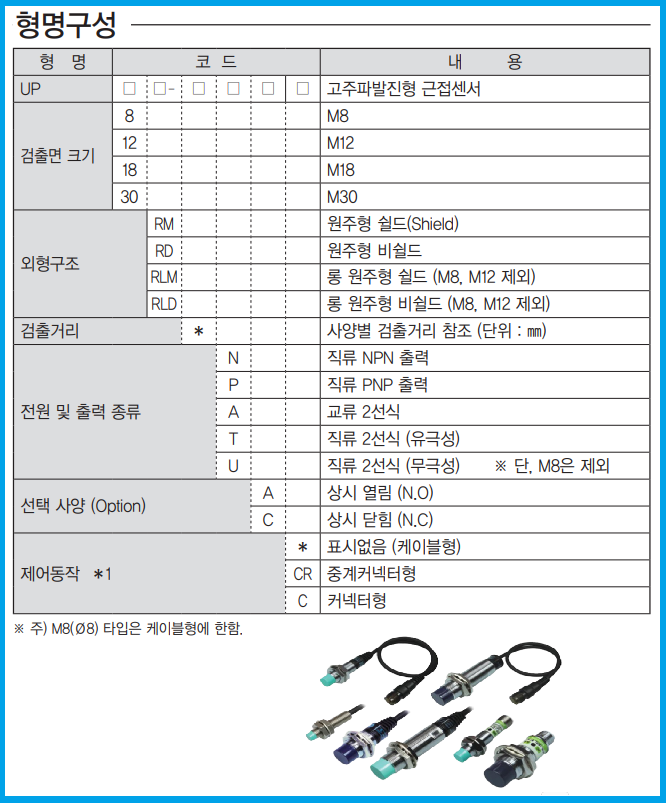

대체품 한영 NUX제품은 아래 형번 내용을 참조합니다.한영넉스의 직류 2선식 근접스위치에서는 무극성 타입 직류 2 선식과 유극성 타입 직류2선식의 제품으로 선정할 수 있습니다. 예를 들어 UP18RM-5TA 로 선정 하였을 경우 근접스위치 원주형 18mm 타입에 검출 거리 5mm 쉴드 타입 즉 매입형 근접스위치로 유극성직류2선식의 근접스위치 입니다. 동작 형태는 NO 타입 입니다.무극성으로 선정할 경우에는 UP18RM-UA와 같이 형번을 선정합니다.주문형번의 내용은 아래 사진을 참조 하고 검출거리나 특성등에 관한 내용은 첨부한 카탈로그 자료를 참조 합니다.
직류2선식 근접스위치에 대한 내용입니다.
