Phase fail relay.K8DS-PA

OMRON의 K8DS 시리즈 삼상 3 선식 회로의 전압 불평형과 역상 결상 모니터링이 1대로 가능.

출력 접점 1c × 1, AC250V 5A (저항 부하).다양한 국가의 전원 사양에 1대로 대응. (로터리 스위치 전환),동작 표시 상태는 LED로 접점 상태를 파악할 수 있습니다.



정격 입력 전압

삼상 3 선 모드 AC200, 220, 230, 240V K8DS-PA1
AC380, 400, 415, 480V K8DS-PA2

OMRON 결상 릴레이
오므론 결상 릴레이





제품 특징 보기

정격 입력 전압 K8DS-PA1 삼상 3 선 모드 : AC200, 220,230,240 V
K8DS-PA2 삼상 3 선 모드 : AC380, 400,415,480 V
입력 소비 K8DS-PA1 : 1.7VA
K8DS-PA2 : 2.8VA
동작값의 정정 범위 (ASY.) 불균형 정정값 (%) = 2 ~ 22 %
동작값 불평형 동작값 = 정격 입력 전압 × 불균형 정정값 (%)
최대 전압상 - 최소 전압 위상이 불평형 동작값 이상의 전위차 때 작동
복귀값 동작값의 5 % 고정
복귀 방식 자동 복귀
동작 시간 정정 범위 (T) 불균형 0.1 ~ 30
역상 0.1 ± 0.05
결상 0.1 초 이하
전원을 켤 때 잠금 시간 (LOCK) 1 ± 0.5
LED 표시 PWR : 녹색 RY : ALM : 빨강
출력 형태 1c 접점 출력
출력 접점 정격 정격 부하
 저항 부하
 AC250V 5A
 DC30V 5A
개폐 용량 최대 1250VA, 150W
최소 적용 부하 DC5V, 10mA (참고치
기계적 수명 1,000 만회 이상
전기적 수명 (AC250V 5A) 5 만회
        (AC250V 3A) 10 만회
사용 주위 온도 -20 ~ +60
(, 결로 또는 결빙하지 않을 것)
보존 온도 -25 ~ +65
(, 결로 또는 결빙하지 않을 것)
사용 주위 습도 상대 습도 25 ~ 85 % (, 결로하지 않을 것)
보존 습도 상대 습도 25 ~ 85 % (, 결로하지 않을 것)
고도 2,000 m 이하
단자 나사 조임 토크 0.49-0.59N · m
단자 배선 방법 추천 전선
 단선 : 2.5mm 2
 연선 : AWG # 16, AWG # 18
  ※ 연선 절연 슬리브와 봉단자 필요
  ※ 2 개 동시 고정 가능
권장 봉단자
 Al 1,5-8BK (AWG # 16 ) 피닉스 컨택트 제품
 Al 1-8RD (AWG # 18 ) 피닉스 컨택트 제품
 Al 0,75-8GY (AWG # 18 ) 피닉스 컨택트 제품
케이스 외장 컬러 N1.5
케이스 재질 PC UL94-V0
질량 65g
설치 DIN 레일 설치
외형 치수 17.5 (W) × 80 (H) × 74 (D) mm

k8ds-pa 오므론.pdf
3.02MB

OMRON 결상 릴레이 시리즈 확인

K8DT-PH .K8AK-PH.K8DS-PH

K8DT-PM.K8AK-PM .K8DS-PM.K8AK-PA .K8DS-PA.K8DT-PZ .K8DS-PZ

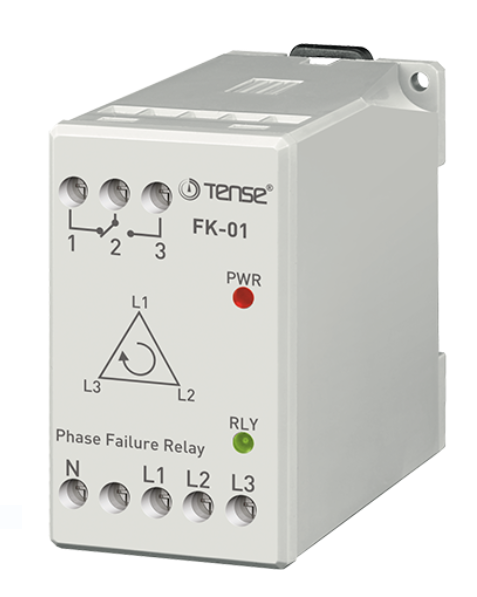

TENSE 결상 릴레이 제품
TENSE 결상 릴레이



결상 릴레이 제조회사는 여러 곳입니다.
