Mitutoyo. 캘리퍼스



Mitutoyo. 캘리퍼스. CALIPER.

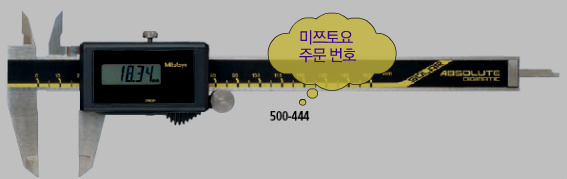

미쯔토요 캘리퍼스
주문번호	측정범위	비고
500-776	0 - 150mm	데이터 출력 포함
500-774	0 - 150mm	데이터 출력 미장착
500-777	0 - 200mm	데이터 출력 포함
500-775	0 - 200mm	데이터 출력 미장착
주문번호	측정범위	비고
500-786	0 - 6"	데이터 출력 포함
500-784	0 - 6"	데이터 출력 미장착
500-787	0 - 8"	데이터 출력 포함
500-785	0 - 8"	데이터 출력 미장착
주문번호	측정범위
500-443	0 - 100mm
500-453*	0 - 100mm
500-444	0 - 150mm
500-454*	0 - 150mm
500-445	0 - 200mm
500-455*	0 - 200mm

버니어캘리퍼스는 일본산 미쯔토요 오스트레일리아산 인사이즈

와 중국 등에서 제조 판매되고 있는 제품으로

일반적으로

물체의 바깥지름, 두게, 안지름,

홈의 나비, 깊이 등을 정확하게 측정하기 위한 기구로서,

1/20 mm까지 측정 할 수 있어 널리 사용된다.

캘리퍼스

그림  같이 버니어(부척)가 달린것은

버니어 캘리퍼라고 한다.

본체에 있는 주척의 최소 눈금의 1/10 혹은 그 이상의 정밀도까지

읽을 수 있도록 고안된 장치이다.디지탈의 경우 표시창에 숫자로 표기 되며

출력기능이 가능한 제품들도 있다.

캘리퍼스

아나로그 캘리퍼스의 경우

부척은 주척의 39눈금을 20등분하여 눈금을 만든 것이며

이렇게 함으로써 부척의 한 눈금은 주척의 눈금보다

1/20만큼 짧게 되어 있다.

따라서 주척의 첫번째 눈금과부척의 첫째 눈금을 일치시키면

부척은 주척의 눈금의 1/20만큼 이동하게 된다.

이와 같은 원리로 부척의 n번째 눈금이 주척의 눈금과 일치하고 있으면,

주척의 n/20 눈금만큼 주척의 눈금에 더해주어 읽는다.

디지털 캘리퍼스

치수 읽는 방법

1.어미자의 한 눈금은 1mm이고 아들자의 한 눈금의 크기는 20/19mm 이다.

2.어미자와 아들자의 차이는 20/1mm이다.

3.아들자의 0눈금이 가리키는 어미자의 눈금을 읽고, 이것에 어미자의 눈금과 일치하는 아들자의 눈금 수에 0.05를 곱하여 더한다.



ex)아들자의 0눈금이 어미자의 9mm와 10mm 사이에 있고,

아들자의 3번째 눈금이 어미자의 눈금과 일치된 경우.

식=>9+0.05X3=9.15(mm) 가 된다.

캘리퍼스.

캘리퍼스(미쯔토요).pdf

7.72MB

Mitutoyo. 캘리퍼스. 카다로그보기.

카다로그 목차.

캘리퍼스 앱솔루트 솔라 캘리퍼스외 카다로그 자료 보기.

126 앱솔루트 디지매틱 캘리퍼스

127 앱솔루트 방수 타입 캘리퍼스

128 앱솔루트 디지매틱 캘리퍼스

130 버니어 캘리퍼스

132 앱솔루트디지매틱및버니어캘리퍼스

138 다이얼 캘리퍼스

140 앱솔루트 방수 타입 카본 파이버 캘리퍼스

141 버니어 캘리퍼스

144 롱 죠 버니어 캘리퍼스

145 옵셋 캘리퍼스

146 옵셋 센터라인 캘리퍼스

147 앱솔루트죠가뒷면에장착된센터라인캘리퍼스

148 포인트 캘리퍼스

149 블레이드 타입 캘리퍼스

150 넥 타입 캘리퍼스

151 앱솔루트 내측 캘리퍼스

152 튜브 시그네스 타입 캘리퍼스

154 후크 타입 버니어 캘리퍼스

155 스위벨 타입 버니어 캘리퍼스

155 앱솔루트 저 측정력 캘리퍼스

156 앱솔루트 스냅 캘리퍼스

156 스크라이빙 캘리퍼스

157 MyCAL-라이트

158 플라스틱 캘리퍼스
