KUHNKE 밸브

개요

솔레노이드 밸브 제조회사 KUHNKE 공기압 시리즈에서 ISO규격 밸브에 대한 내용입니다. 국내 공기압 유통시장에서는 별도 판매를 하지 않고 대부분 주문 생산 제품으로 수입하여야 하는 제품입니다. 기계장비에 기본적으로 부착되어 있는 경우가 대부분입니다. 시리즈 형번의 경우 첨부한 카탈로그 자료에서 검토하여 국내 밸브로 대치 사용 할 수 있습니다. 다만 사이즈나 유량 특성등은 카탈로그 자료에서 충분히 검토하고 대치 사용 합니다.

KUHNKE 밸브

pneumatics.pdf

8.90MB

내용

KUHNKE 공압 밸브의 품번에서는 SPOOL VALVE 타입과 POPPET VALVE 타입 두가지 타입으로 지정하여 사용할 수 있습니다. 공압 제어 밸브에서 일반적인 작동방식에서는 두 가지 타입으로 포펫동작 방식과 스풀동작 방식입니다. 포펫 밸브의 구조는 오리피스로 구성되어 있어서 오리피스 위로 밀봉 표면을 올리고 내려서 열고 닫히는 동작을 하는 밸브입니다. 구조상 poppet 밸브를 닫힌 위치에 고정하는 내부에는 스프링이 설치되어 있습니다. 스프링의 장력을 넘어서게 되면 밀봉 표면이 오리피스에서 들어 올려지고 밸브가 열리게 되고 이런 식으로 열림 닫힘 동작을 하는 밸브 동작 형태를 가지고 있습니다. 스풀 밸브는 내부에 O 링이 있는 밸브 샤프트로 구성되어 있습니다. 코일에 전압을 인가하게 되면 밸브에 자성이 발생하게 되며 샤프트는 전진 또는 후진으로 움직이면서 O링의 위치를 변경하여 밸브를 관통하는 에어의 흐름 경로를 열고 닫습니다. 포펫은 밸브 시트를 밀봉하는 밸브 요소입니다. 리턴 스프링과 입구 압력은 밸브를 밀봉하는 데 도움이 됩니다.

기타

스풀 밸브와 비교하였을 때 포펫 밸브의 장단점에서는 정밀한 제어, 높은 유량, 긴 수명, 낮은 누출률, 빠른 응답 시간의 특성을 가지고있어 총알 밸브라는 별칭의 밸브등도 포펫 밸브 형식이라고 할 수 있습니다. 장점에서 포펫 밸브는 스플 밸브에 비하여 낮은 비용으로 제작 가능합니다. 또한 포펫 밸브는 필요한 특정 응용 분야에 더 적합하다고 할 수도 있습니다. 스풀 밸브와 달리 포펫 밸브는 출구로의 즉각적인 흐름 경로를 열고 닫을 수 있어서 이로 인해 빠른 응답 시간이 발생합니다. 포펫 밸브는 통과하는 흐름에 필요한 만큼만 열리고, 이를 위해 최소 거리를 이동하므로 응답 시간이 늘어납니다. 포펫에 필수적인 넓은 표면적은 더 높은 유량을 소화할 수 있으며 포펫 밸브는 작은 작동 스트로크가 필요하므로 전환 시간이 단축됩니다. 포펫 밸브의 또 다른 장점으로는 사용되는 축 방향 씰이 비교적 환경오염에 강하고 윤활이 필요하지 않다는 것입니다. 포펫은 또한 내부 씰의 마모가 적어 제품 수명이 길어지므로 수명 측면에서도 스플 밸브에 비하여 장점이라고 할 수 있습니다. 포펫 밸브의 단점으로는 구조적 제약으로 인해 포펫 밸브는 공간과 흐름 사이의 관계에 있어서 스풀밸브에 비하여 단점이라고 할 수 있습니다. 포핏밸브의 단점에서 poppet 이 한 흐름 경로에서 다른 흐름 경로로 이동함에 따라 크로스오버 현상이 발생할 수 있습니다. 즉 에어가 어느 방향으로든 자유롭게 이동할 수 있다는 것입니다. 또한 포핏 밸브의 경우 구조적 특성으로 인하여 진공라인에서는 사용은 적합하지 않습니다. 또한 오버플로우 현상으로 인해 에어 라인에 불필요한 에어의 누출로 인하여 소음등이 발생할 수 있습니다.

DX 시리즈 밸브

TPC 메카트로닉스의 ISO밸브 규격은 DX 시리즈 밸브 카탈로그 자료 참조 합니다.

DX1,2 TPC 메카트로닉스.pdf

4.56MB

아래 자료는 케이시시 정공의 ISO밸브 규격에 대한 내용 입니다.

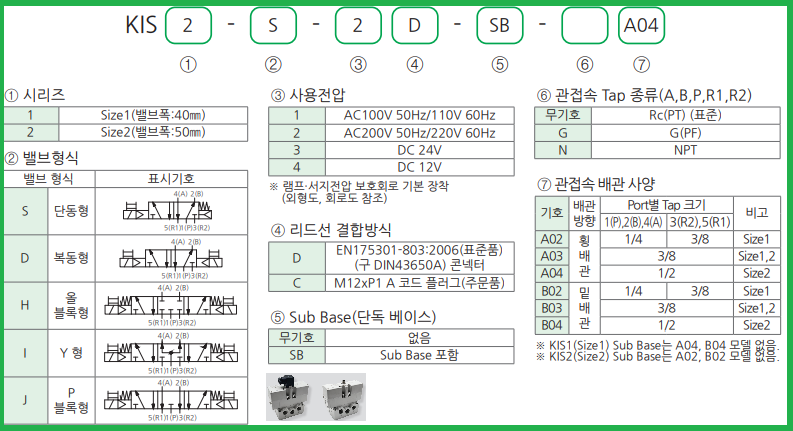

KIS 밸브 형식

케이시시 정공의 ISO밸브자료는 아래 KIS 카탈로그 자료 참조 합니다.

KIS 시리즈 케이시시정공 밸브 카탈로그.pdf

3.51MB

그 밖의 연우뉴메틱등 국내 ISO밸브로 대치 사용 가능합니다.
