HW1-STO 시리즈 압력 스위치

개요

유압 압력 스위치에 대한 내용입니다. 제품은 TOYOOKI 제품에 대한 내용 일부입니다. TELCO의 유압 압력스위치 XML 타입과 비슷한 용도로 사용합니다. TOYOOKI의 유압 압력스위치제품으로 높은 정밀도를 추구한 구조로 설계된 제품으로 소형 경량 후, 압력 조정, 전기 배선 등의 작업은 용이한 편입니다. 압력스위치에서는 네온램프가 붙어 있어 압력스위치가 동작할 때 동작 상태를 육안으로 확인할 수 있습니다. 시리즈 형번에서 유압 압력스위치의 드라이 접점 타입의 유압 압력스위치와 디지털 출력 타입의 유압 압력스위치 내용은 첨부한 카탈로그 자료를 참조합니다.

내용

TOYOOKI의 압력 스위치 제품에 HW1시리즈 유압 압력스위치 제품은 개스킷 결합형이기 때문에 매니폴드 등에 직접 설치되어 장치를 콤팩트하게 할 수 있습니다. 이 타입에서는 2종류의 서브 플레이트에 의해서 배관 형식은 횡배관이 가능합니다. 동작모드에서는 압력스위치의 응차 즉 ON-OFF 압력차이는 각 압력 조정 범위에 있어서 최고 조정 압력의 8% 이하로 사용합니다. HW1 유압 압력스위치의 사용 형식에서 서브 플레이트의 품번은 두 가지가 있습니다. 링크 자료는 유압 압력스위치 XML 시리즈 제품에 대한 내용입니다. 사용 용도는 비슷한 부분도 있습니다. 참조 자료입니다.

XM 압력스위치

첫 번째 형식은 품번 형식에서 SHW02-02T 1의 경우에는 뒷배관 타입의 서브 베이스입니다. 그리고 두 번째는 제품 형식 SHW02-02T 2 타입으로 배관 타입은 횡배관타입이며 이러한 배관 옵션의 경우 필요한 경우는 별도 주문하여 사용할 수 있습니다. 또한 주문 시 형식 이외에 사용 전압을 지시하십시오

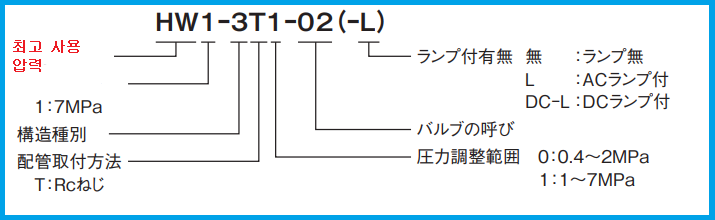

주문 형식

TOYOOKI의 유압 압력 스위치 HW1 타입의 외형 사진은 아래 사진을 참조합니다.

도요키 유압 압력스위치

기타

TOYOOKI 유압 압력스위치의 HWS3 타입도 있습니다. 이 유압 압력스위치의 구조로는 별도의 가동부가 없어서 장수명으로 고신뢰성입니다. HWS3 타입의 압력스위치 제품은 반도체 압력 센서에 전자 회로를 통합하여 출력을 포토 커플러 접점 방식으로 만들어져서 기계식 접점 스위치가 아닌 디지털 출력 타입으로 사용할 수 있습니다. HWS3-P6-02 타입과 같은 제품은 전원 전압 범위가 DC10~32V로 사용 전압을 사용할 수 있습니다. 전원에 대한 소비 전력은 15mA 이하로 저소비 전력으로 합니다. 또한 첨부파일의 내용과 같이 소형으로 기기에의 설치가 간단하고 사용할 수 있습니다. 제품의 사용 환경도 IP54에 견딜 수 있도록 방진 그리고 방수 구조 되어 있습니다. 이 타입의 경우 접점 불량이 발생하지 않는 트랜지스터 접점 출력입니다. 추가 내용은 첨부한 아래 카탈로그 자료를 참조합니다.

도요키 압력 스위치

TOYOOKI 압력 스위치 관련 카탈로그 자료 참조 합니다.

HW3 도요키.pdf

1.81MB
