HT-100RS TRANSMITTER

개요

HITROL의 HT100R 시리즈는 HITROL의 레벨 트랜스 미터입니다. 출력은 설정 구간에 따라서 4-20mA 전류 출력을 하는 LEVEL TRANSMITTER입니다. HT-100RS에 대하여 종류와 특징을 알아봅니다. HITROL의 HT-100RS은 일반형과 방폭형 HT-100RS-Ex 타입 등으로 주문이 가능합니다. HT-100RS은 일반형과 방폭형 HT-100RS-Ex의 레벨 트랜스 미터는 플로트(Float) 타입으로 측정물이 일정한 수준으로 차 올라오거나 내려가면 부력에 의하여 플로트(Float)를 상승 또는 하강시키면서 감지 구간 내에서 연속적으로 아날로그 값을 내부 컨버터로 전송하여 출력하는 레벨 트랜스 미터입니다.

특징

HT-100RS은 일반형과 방폭형 HT-100RS-Ex는 간편한 동작 원리로 설치가 용이하여 감지 구간 역시 조정이 간편합니다. 또한 검출부에는 PVC 테프론을 사용하여. 화약 약품 측정물에도 사용이 가능한 제품입니다. 광범위한 정수나 공업용수 또는 LPG탱크 내의 레벨, 화학 탱크 내의 레벨 측정에 용이한 제품입니다. HT-100RS은 일반형과 방폭형 HT-100RS-Ex는 플로트 내에 자석이 내장되어 있습니다. 내장된 자석은 HT-100RS은 일반형과 방폭형 HT-100RS-Ex의 가이드 파이프 내부의 자성을 감지하는 리드 스위치가 있으며 감지면에 따라 저항 값의 변화가 발생하고 이러한 저항값의 변화는 레벨의 검출기를 통하여 전류 출력을 하게 됩니다. 전류의 값은 감지 구간 설정에 따라 구간 전류 출력을 하며 출력 값은 4~20mA입니다.

감지구간

HT-100RS은 일반형과 방폭형 HT-100RS-Ex는 아래 그림과 같이 사용자의 지정에 따라 취부 방법에 따라서 플랜지로 취부 할 수 있으며 플랜지의 규격과 종류는 아래 링크 자료에서 확인할 수 있습니다.또한 볼트취부 방식으로도 선정할 수 있습니다. HT-100RS은 일반형과 방폭형 HT-100RS-Ex는 플로트(Float) 타입으로 상한과 하안의 최소 불 감대 구간이 있습니다. 플로트(Float)의 크기와 스톱바의 위치등을 사용자가 지정하여 주문합니다. 주문 방법은 첨부한 HITROL의 카탈로그 자료를 참조합니다.

HT-100RS

재질이나 길이 또는 사용 방법에 대한 추가 자료는 하이트롤의 카탈로그 자료를 참조 합니다.

HT-100RS 카다로그 (하이트롤).pdf

2.81MB

하이트롤 HT-100RS 카탈로그 참조 합니다.

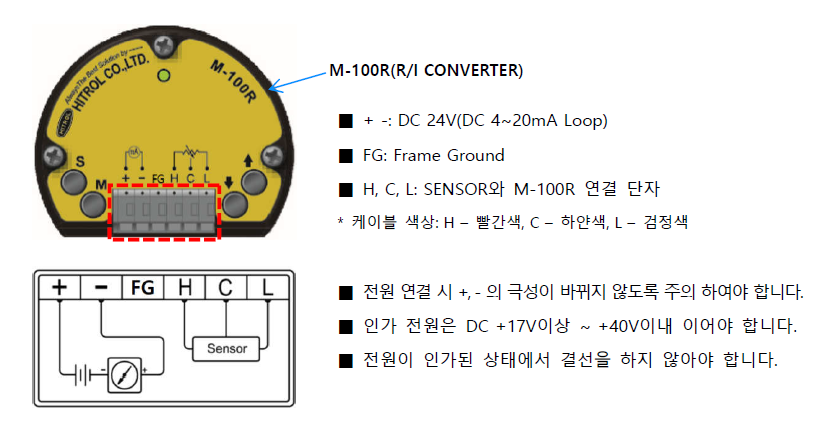

M-100R

감지 구간의 분해능은 10mm입니다. 방폭으로 주문이 가능합니다. HT-100RS은 일반형과 방폭형 HT-100RS-Ex의 전원 전압은 DC24V 전압을 인가하여야 합니다.

HT-100 시리즈 품번

스테인리스 스틸 STAINLESS STEEL 규격으로는 위에 그림과 같이 HT-100RS와 HT-100 ESH. 그리고 방폭형으로는 HT-100RS-Ex 등으로 플랜지 규격으로 선정할 수 있으며 각 품번별 사용 온도 조건과 내용은 위의 사진과 첨부한 카탈로그 자료를 참조합니다. 레벨 플랜지에 대한 내용을 아래 자료에서 확인할 수 있습니다.

HM-12S 프랜치규격

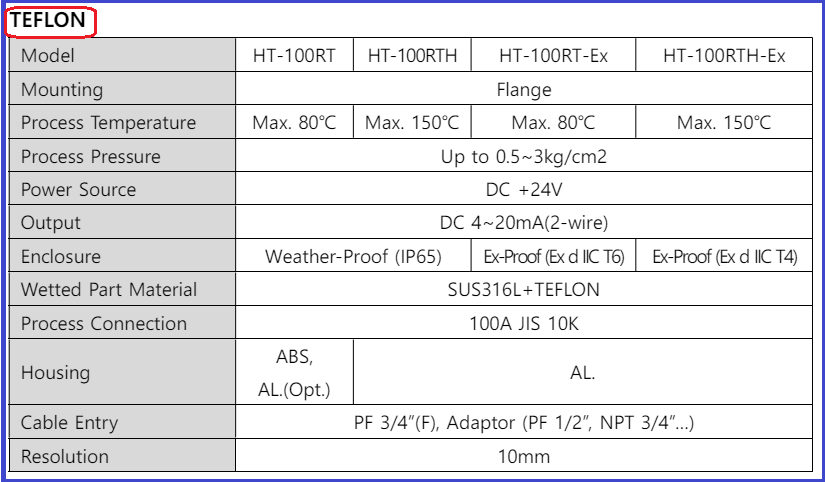

HT-100 시리즈에서 테프론 재질의 경우 HT-100RT와 같은 형번이며 내용은 아래 사진을 참조합니다.

HT-100RT 테프론 재질

HT-100RS의 시리즈 품번은 기본 사양에 대한 내용이며 옵션 구성에 따라서 구성 내용이 다를 수 있습니다.
