HR-30V-3F 레벨

개요

HITROL의 HR-30시리즈 등에 대한 추가 내용입니다. HR-30 Series 레벨의 작동 원리는 레벨내부에 설치되어 있는 리드 스위치 Reed Switch와 자석을 이용하여 동작하는 스위치입니다. 작동 방식에 따라서 Float 장착형과 HLG-100F와 같이 레벨 게이지와 함께 설치하여 사용할 수 있습니다. HR-30시리즈에서는 레벨의 재질을 PVC. 테프론 및 SUS재질로 선정할 수 있습니다. 사용 장소는 내산, 내부식성이 요구되는 다양한 화학공장 및 식품 공장등에 사용할 수 있으며 기타 장소에서도 최적의 레벨 스위치로 사용할 수 있는 제품입니다.

내용

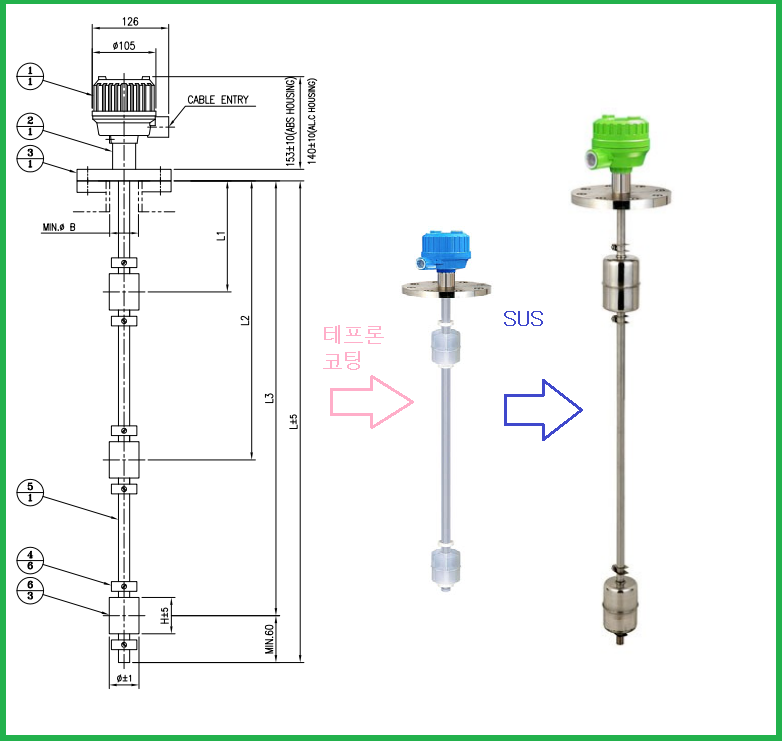

하이트롤의 HR-30 시리즈에서는 아래 그림과 같이 Float 타입으로 사용할 경우 확인해야 할 사양에 대한 도면과 그림입니다. 먼저 1-1번의 경우 레벨스위치의 HEAD부분으로 재질의 종류를 선정하여야 합니다. 환경에 따라서 ABS 재질이나 AL.C재질등으로 선정할 수 있습니다. 2-1의 재질과 1-3의 경우 취부 사이즈로 PROCESS CONN SIZE로 다양한 종류의 플랜지 규격 ANSI에서 ASME의 다양한 규격과 PVC. SUS304.SUS305 및 테프론 코팅 여부등을 지정할 수 있습니다.

HM-12S 프랜치규격

플랜지 규격에 대해서는 첨부한 링크자료 안에서 규격확인 할 수 있습니다. HR-30 시리즈에서의 레벨의 취부 방법에 대한 내용을 검토 확인 합니다. 또한 사용 환경에 따른 재질을 바르게 선정하여야 합니다. 레벨 사용 시 탱크 내의 압력과 온도환경도 중요한 검토사항입니다.

HR-30 레벨

기타

HR-30시리즈에서는 레벨의 재질에 따라서 PVC 재질일 경우에는 HR-30V 시리즈이며 PVC재질에서 방폭형 타입의 경우에는 HR-30V-Ex타입으로 선정합니다. 스테인리스 스틸 재질의 경우에는 HR-30.HR-30H 그리고 방폭형 타입의 레벨 HR-30-Ex.HR-30H-Ex 타입으로 선정할 경우 하이트롤의 레벨 게이지 HLG-100F와 함께 사용할 수 있으며 레벨 게이지 측면에 부착하여 리드스위치 동작으로 측정할 수 있는 레벨 스위치 형식입니다. 스테인리스 스틸 재질의 플랜지 타입으로 사용할 경우에는 HR-30S.HR-30SH. 그리고 방폭형으로 HR-30S-Ex 또는 HR-30SH-Ex 타입으로 선정하여 사용합니다. 이 레벨 스위치를 스크루 타입의 레벨로 선정하려면 HR-30C 또는 HR-30CH 그리고 방폭형의 경우에는 HR-30C-Ex 또는 HR-30CH-Ex 타입 등으로 선정하여 사용합니다.

테프론 레벨 규격

위의 규격 내용에서 TEFLON 규격의 레벨로 지정할 경우 HR-30T.HR-30TH와 같은 형번으로 지정합니다. 방폭형 테프론 재질의 경우에는 HR-30T-Ex.HR-30TH-Ex와 같은 형번으로 지정하여 제품을 선정합니다. 그 외 자료는 HITROL의 HR-30 시리즈 카탈로그 자료 참조 합니다.
