HCC-95P 레벨

개요

하이트롤의 HCC-95 는 일반타입 입니다. 품번 HPC-95P-ex 타입은 방폭타입입니다. HCC레벨의 감지 방법은 정전용량 방식의 레벨 스위치입니다. 측정하고자 하는 Tank내의 측정물 액체 종류나 탄가루 시리얼 곡물등의 분체에 의해 발생되는 정전 용량값 변화를 측정하여 측정물의 유. 무를 검출하는 일체형 타입의 정전용량식 Level Switch입니다. 다양한 형태로 Tank의 측면 또는 상부에 설치할 수 있으며, 레벨의 상한 또는 하한의 경보 기능을 할 수 있습니다.

HCC-95 SERIES

내용

취부 규격에서 HITROL의 정전용량식 레벨 스위치의 취부 형태는 나사 규격PT, NPT, PF 등이 있습니다. 그리고 플랜지 타입으로 ANSI, JIS, DIN 등의 형태가 있습니다. 취부 방법은 Tri-Clamp 및 다양한 취부 형태로도 설치가 가능합니다. 일반 나사타입 외에 플랜지 등의 규격으로 사용할 시에는 플랜지 규격은 플랜지 형상에 대한 선택이 우선 이루어져야 합니다. 플랜지 규격표 확인하기는 첨부한 자료에서 플랜지의 종류와 외형을 확인합니다.

ansi-flange 규격.pdf

3.63MB

각 플랜지의 규격확인용 플랜지 카탈로그 자료에서 다양한 플랜지 규격에 대한 내용을 참조 합니다.

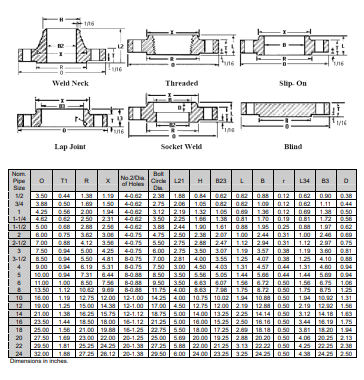

ANSI 플랜지 규격

아래는 플랜지 규격표입니다.

플랜지 규격표

플랜지 규격은 신규 설치 시에는 플랜지 타입이나 나사 타입을 신규로 선택해서 사용하면 되겠지만 교체용으로 선택할 경우 기존이 제품과 설치 규격이 맞아야 합니다. 하이트롤에서는 교체 시 기존 제품은 SERIAL번호로 일반적인 규격을 알 수 있지만 오래된 제품이나 명판이 손상된 제품의 경우에는 반드시 설치규격을 확인합니다.
예를 들어서 65A JIS10 K BLFF.80A JIS10 KBLRF 등등 첨부 카탈로그 자료를 참조합니다.

설명

HCC규격은 일반 타입입니다 아래 규격표와 첨부 카탈로그 참조 합니다.

HCC-95 일반 타입

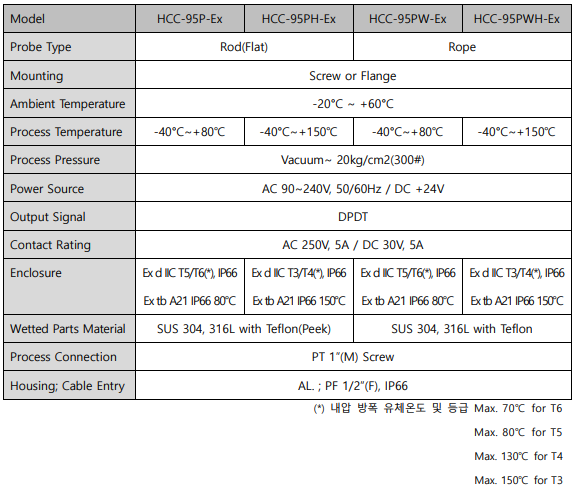

아래 그림은 HCC-95P-ex 타입의 레벨 스위치는 방폭 타입 규격입니다.

HCC-95P-ex (방폭 타입)

하이트롤의 카탈로그 참조 합니다.

HCC-95P.pdf

1.41MB

설치 및 특징에서 HCC-95P Series는 탱크 Tank 상부 및 측면에 설치가 가능하며, 탱크 내에 측정물이 지니고 있는 고유 유전율을 정전용량값으로 변환 측정 및 감지하여 탱크 내의 레벨 수위를 릴레이 접점으로 출력하는 정전용량식 레벨 스위치 Capacitance Type Level Switch입니다. 여러 종류의 액체, 분체 레벨 검출 가능 견고한 구조 및 기계적 구동부가 없어 반영구적 사용 가능 부식성 액체 수용액에 사용 용이 와이어 타입의 제품 설치 용이 HCC-95PW. 동작 상태 확인 가능 용도에 따른 다양한 프로브(Probe) 형태 보유 내압 방폭 및 분진 방폭 제품 보유 HCC-95P-Ex 도체와 도체 사이에 존재하는 정전용량값이 측정물에 따라 변화하는 원리를 응용한 것으로써, 프로브 Probe와 탱크 사이에 존재하는 공기 및 가스 등 기체와 측정물의 정전용량값의 차이에 따라 수신되는 주파수가 변하게 되며, 변화된 주파수에 따라 측정물의 유, 무를 릴레이 접점으로 출력합니다. 탱크 Tank 측면에 수평 설치 전극 전체로 레벨을 검출하기 때문에 감도가 예민한 측정이 가능합니다. 단 Build-Up에 의한 오동작을 유발하기 때문에 전극 끝이 수평에 대하여 아래로 향하도록 경사지게 설치해야 합니다 하이트롤의 그림 예시

설치 예시

좌측에서 보면 내용물의 낙하 시 직접적으로 HCC-95에 충격하지 않도록 설치합니다. 부득이한 경우 Protector (칸막이)를 설치하여 낙하물이 직접적으로 프로브에 충격하는 것은 방지합니다. 국내 최고의 레벨 기술업체인 HITROL의 레벨에 대한 정보는 하이트롤 웹을 참고로 합니다. 방폭 형 HCC-95P-ex본질 안정증 방폭 구조 적용 설비 예시, 본질 안전증 방폭구조. 본질 안전증 방폭구조란, 정상상태 및 가정된 이상상태에서 전기회로에 발생하는 전기불꽃이 발생하여도 소정의 시험가스나 폭발성 분위기에서 본질적으로 점화되지 않도록 설계된 구조와 기본 원리는 다른 방폭구조는 전기회로나 기기에서 고온이나 불꽃이 발생되면 폭발성 분위기에 점화될 능력이 있다는 전제로 원리가 고안되었으나, 본질 안전증 방폭구조에서는 불꽃이 발생하여도 점화 에너지 이하로 억제하여 폭발하지 않도록 고안된 사상에서 출발하게 됩니다.



따라서 기기회로의 전압, 전류를 점화 에너지 이하로 되도록 제한하는 등, Soft ware의 기술로 점화를 방지하는 것이 원리입니다. 일반 방폭구조와의 차이점으로는 일반 방폭구조는 기기자체의 기능, 특성과는 관련 없이 위험장소와 격리 또는, 밀폐하기 위하여 기밀한 용기와 충진가스, 고강도 용기를 사용하는 것이 일반적입니다. 그러나 본질 안전증 방폭구조는 기기 자체의 기능이나 특성 등, Soft ware에 따라 본질 안전회로나 기기가 결정되기 때문에 일반기기의 구조와 다름이 없습니다. 따라서 본질 안전증 방폭구조는 전기회로의 전압 및 전류가 비교적 작은 것에만 적용할 수 있는데 이들 한도는 수 10V, 수 mA 정도 이하의 경우이다. 적용설비에서 불꽃이나 열이 어떠한 경우에도 전혀 점화원이 될 염려가 없는 전기기기는 폭발성 분위기가 있는 위험장소에서도 방폭상 고려하지 않고 일반적인 시방을 그대로 사용해도 안전한 것입니다. 따라서 국제적으로 다음과 같은 한정된 전기기기나 부품에 한정하고 있다. 정격전압 1.2V 이하, 정격전류 0.1A 이하, 정격출력 25mW 또는 전기적 에너지 20마이크로쥴 uJ이하입니다. 대표적인 것은 무 전지식 전화기, 휴대용 소출력 무전기, 소출력 열전대, 소세력 접점 등, 따라서 위험 분위기에서 사용되는 각종 계측기, 통신장비 혹은 보안설비에 적용됩니다.
