개요
플로우 스위치에 대한 내용입니다. 이 포스팅의 플로워 스위치는 관로에 설치하여 사용하는 스위치에 대한 내용입니다. 제품의 품번의 경우 HFS-15 FLOW SWITCH와 같은 제품이 있습니다. 마이크로 스위치와 페달로 구성된 기계식 스위치로 페달식 플로우 스위치입니다. HFS-15 FLOW SWITCH 방식은 Paddle Flow Switch. 관로를 흐르는 유체가 페달식 레벨스위치의 페달을 밀면 유체의 힘이 페달에 최소한의 힘이 작용할 때 플로우 스위치 내부의 마이크로 스위치를 접촉시켜 동작시키는 원리입니다.
사진은 페달식 플로우 스위치 HFS 타입의 사진입니다.
플로우 스위치 제조사는 여러 곳입니다. 아래는 HITROL 제품입니다. 자세한 스펙이나 성능은 카탈로그를 참조합니다.
하이트롤 페달식 레벨 스위치 HFS-2T 카탈로그
내용
페달 방식의 레벨 스위치는 위의 사진과 같이 효신 제품이나 PARKER사의 제품 그리고 HITROL 스위치등이 있습니다. 하이트롤의 품번으로는 HFS-2T 페달식 레벨 스위치 타입 등이 있으며 가장 광범위한 옵션으로 선정할 수 있습니다.
HFS-2T.HFS-2S 레벨
개요HFS Series는 페달식 레벨 스위치입니다. 배관 내 유체의 흐름을 오리피스를 이용하여 감지하는 방식의 레벨 스위치입니다. 관로를 제어하는 펌프 나 모터 등을 레벨 스위치를 통하여 제어할
fasystem.tistory.com
동작 방식은 HFS Series에서 HFS-2T의 동작 방식은 유체가 하르는 배관 내에서 흐르는 유체가 패들을 일정한 힘으로 밀면 패들이 부착된 샤프트의 각도가 변화하고, 자석에 연결된 레버가 내부에 장착된 마이크로 스위치를 동작시켜 접점을 발생시킵니다. 배관 내 유체의 흐름이 없을 시에는 샤프트가 원래의 각도로 돌아오게 됩니다. HITROL 플로우 스위치에서는 방폭 타입도 주문 가능합니다. 방폭 등급. Ex-Proof (IP66) Ex d IIB T6 (70˚C), Ex d IIB T5 (80˚C) Ex d IIB T4 (120˚C), HFS-2T-EX, HFS-2S-EX 등으로 선정이 가능합니다.
기타

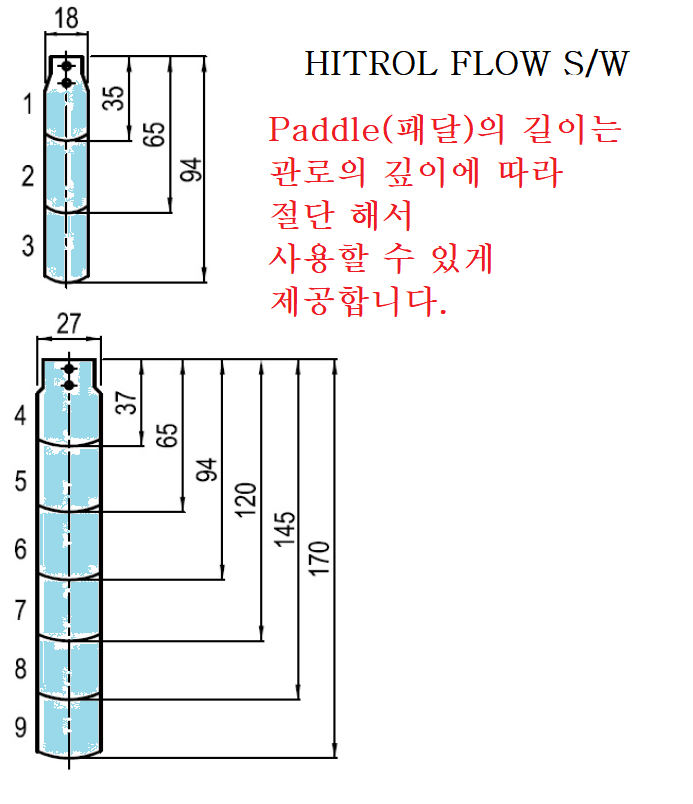

하이트롤 HFS-2T 시리즈의 레벨 플로우 스위치 타입에서의 페달은. 길이을 절단 해서 사용할 수 있습니다. 페달은 기계적으로 운동하는 부분이라. 카탈로그 스펙 외에 사용자의 용도에 따라 내부 마이크로 스위치를 정상적으로 작동할 수 있는 상태라면, 페달의 길이와 상관없이 조절 가능합니다. 사용 용도는, 관로의 유량의 유무를 감지하여 피드백 신호를 보내주어서, 관로에 설치된 모터와 펌프등을 보호하기 위한 스위치 관로에 중단 없이 흐르는 냉각수 또는 급수등의 프로세스가, 중단되었을 경우 2차 장비에 신호를 보내주는 용도. 등, 플로워 스위치의 용도는 다양하게 적용된다.
